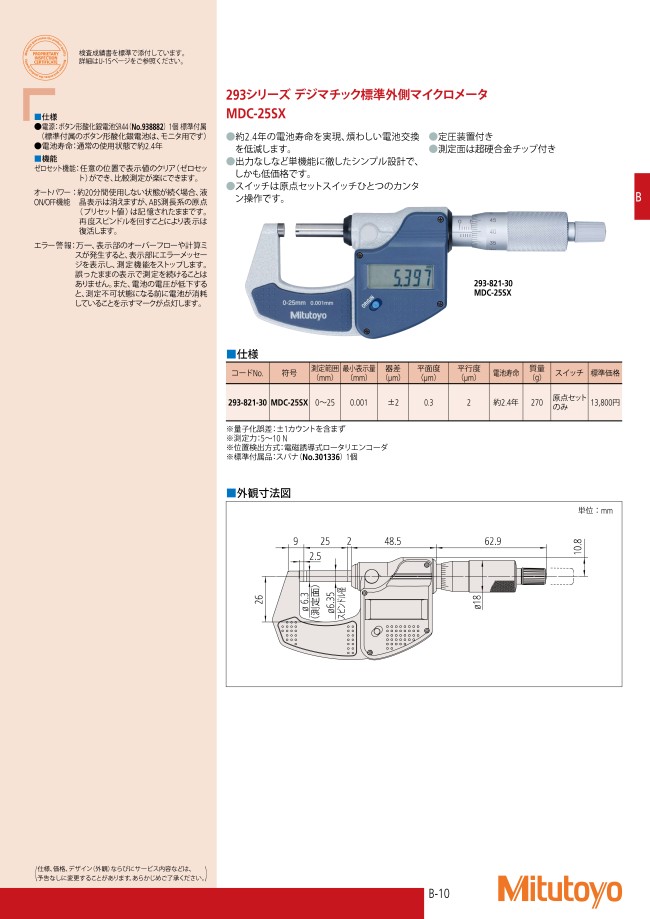

293シリーズデジマチック標準外側マイクロメータ MDC-25SX

仕様

※位置検出方式：電磁誘導式ロータリエンコーダ
※標準付属品：スパナ  1個

機能

• ゼロセット機能：任意の位置で表示値のクリア（ゼロセット）ができ、比較測定が楽にできます。
• オートパワーON/OFF機能：約20分間使用しない状態が続く場合、液晶表示は消えますが、ABS測長系の原点（プリセット値）は記憶されたままです。
  再度スピンドルを回すことにより表示は復活します。
• エラー警報：万一、表示部のオーバーフローや計算ミスが発生すると、表示部にエラーメッセージを表示し、測定機能をストップします。
  誤ったままの表示で測定を続けることはありません。また、電池の電圧が低下すると、測定不可状態になる前に電池が消耗していることを示すマークが点灯します。

外形図

注意・禁止事項

ご使用の前に

1. シンブルを全行程にわたって回転させ、引っ掛かりや作動にムラが無いか確認してください。
2. 電池は、SR44（コードNo.938882）を使用してください。
3. アンビル、スピンドルの両測定面に白紙を挟み測定面のゴミやホコリを取り除いてください。
4. 測定面を合致させ以下の内容を確認してください。
・ゆっくりと両測定面を合致させ、ラチェットストップを使用し3～5回（1.5～2回転）廻して測定力をかけて基点^※確認をしてください。
※測定範囲0～25mmの場合、基点は0になリます。
勢いが付きますとアンビル側を押し込み、精度に影響する場合があります。（写真1）
5. 出力コネクタのカバーのねじや電池蓋はパッキンがはみ出さないように締付けてください。（図1）

ご使用中

1. 必ず測定範囲内でのご使用をお願いいたします。（図2）
2. エラー表示やカウントが異常になる場合は、一度電池を取り外し再度セットし直してください。
3. スピンドルは外部からの衝撃等を受けないように注意してご使用ください。（写真2）
4. 長時間使用する際には、温度変化により基点変化が発生する可能性がありますので定期的な基点確認を行ってください。

落下や衝撃等により破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. 使用後は、各部に損傷が無いか確認して全体を清掃してください。水溶性切削油等が付着する場所でご使用になった場合は、清掃後、必ず防錆処理を行ってください。
2. 測定面は0.2～2mm程度開き、クランプは解除して保管してください。（写真3）
3. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
4. 長期保管する場合は、ミクロール（コードNo.207000）でスピンドルを防錆処理して、電池を取り外してください。
