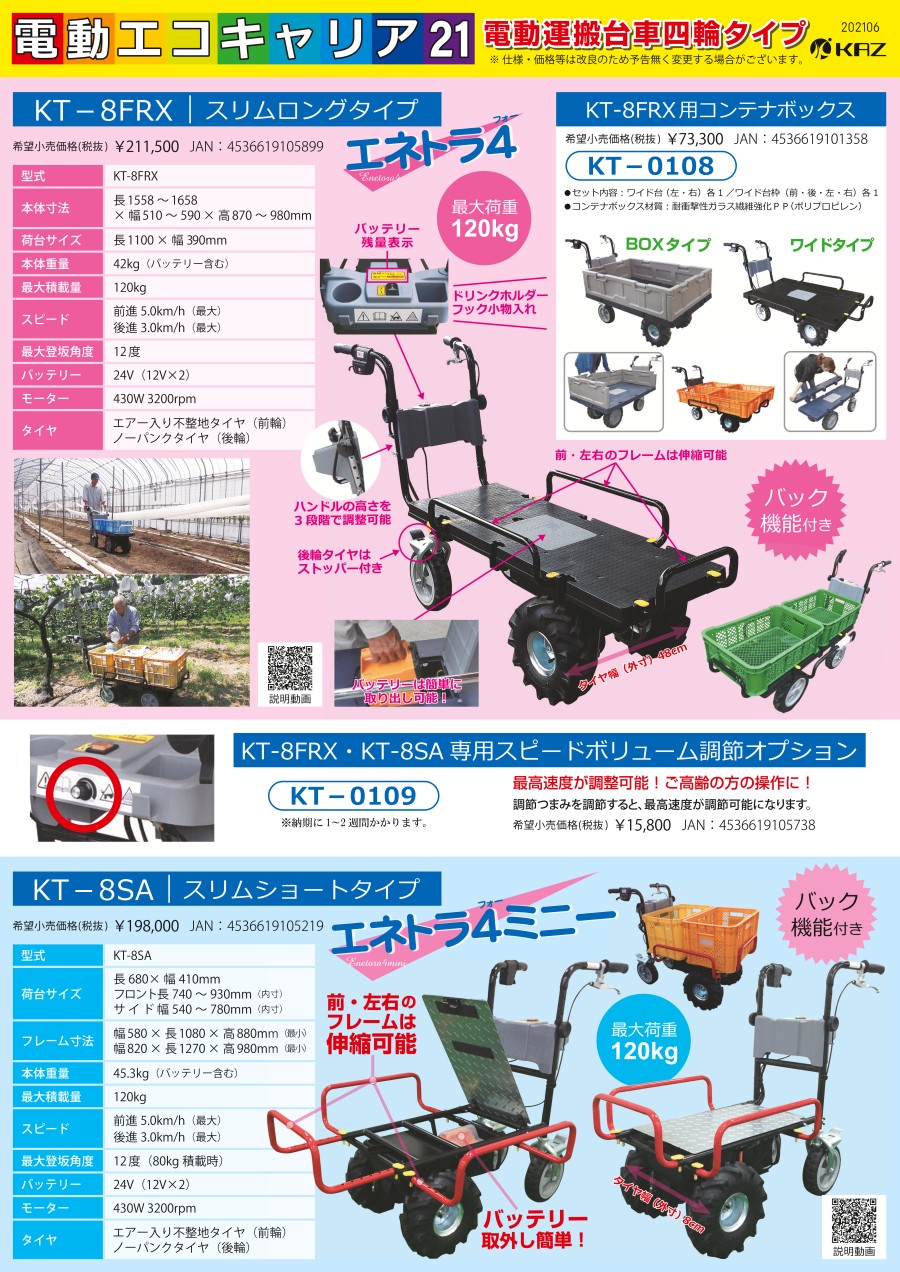

電動エコキャリア21 エネトラ4（電動運搬車・台車）

フロント・サイド伸縮サイズ



ボックスフレーム完成形



ボックスフレーム取付図面



ワイドバージョン図面

電動エコキャリアの特長

　•スリムで狭いハウス内や畝間（40ｃｍ）に最適！
　　（後輪タイヤを1輪設定にすると三輪車になり、タイヤ幅は40ｃｍ以内に収まります。さらに小回りが利きます。）

　•20分放置すると自動的に電源が切れます。（バッテリーの放電を軽減してします。）
　•バッテリーを設置しなくても、手押しで走行が可能です。
　　（前輪の近くにあるギアレバーをニュートラル状態にする必要があります。）
　•コンテナ横3個・縦に2個積載可能！（荷物の大きさによりガードフレームは若干の調節が可能です。）
　•電池残量も一目でわかる！
　•バック機能付！
　•ハンドルの高さを3段階で調節可能！（上：980　中：920　下870mm）
　•バッテリーは簡単に取り出し可能！
　•後輪タイヤはストッパー付！
　•ドリンクホルダー＆フック＆小物入れ付で超便利！

　KT-8FR・KT-8SA専用

　最高速度が調整可能！ご高齢の方の操作に！

　調整つまみを趙際すると、最高速度が調整可能になります。

　左右ガードフレームは最大（内寸）：各約10cm
　フロントガードフレームは最大（内寸）：約13cm
　（荷台からフレーム内寸になります。）

　荷台下のバッテリーカバーを開けて、バッテリー収納ボックスよりバッテリーを取り出し、ご使用前に約8〜14時間の充電を行って下さい。

　最大荷重120kg迄積載ができ、重量物積載時に運搬が困難な傾斜には、傾斜12度まで使用できます。
　左図赤丸内のスイッチをONにし、トリガーを握る事により、バッテリーの力を利用し、重量物を運搬する事ができます。
　スピードは最高5km/hで、トリガーの握り具合で無段階にスピード調整が可能です。

　もちろんバッテリー無しでも4輪台車としてもご利用頂けます。

　台車を止める場合は、左ハンドルのブレーキサドルを握り停車します。

　電動エコキャリア21は、ハイグレードディスクブレーキを採用しており、停車時はしっかりと前輪をブレーキ固定します。

　又、台車から離れる場合は、赤丸内のブレーキロックができ安心です。
　※ブレーキ、ブレーキロックは前輪のみです。

　後輪タイヤのブレーキ方法
　Ｃのブレーキレバーを足で踏み込むとタイヤがロックされます。
　Ｄの解除レバーを踏み込むとブレーキが解除されます。

　 ギアレバーは通常垂直です。
　水平にすると、ニュートラルになり、バッテリー無で手押し走行ができます。

　表示パネルの（前進･停止･後進）スイッチを切り替え前進・後進走行が可能です。
　スピードは最高5km/hで、トリガーの握り具合で無段階にスピード調整が可能です。
　もちろんバッテリー無しでも4輪台車としてもご利用頂けます。

女性でも簡単にできる、オプション品使用でのBOXタイプ

1,両サイドにワイド台枠をはめ込む。

2.コンテナの外枠を取り付ける。

コンテナBOXタイプの完成

枠をつけずにワイドタイプとしても使用可能

電動エコキャリアのコンテナ積載例

横向きのコンテナを3つ積載可能

縦向きのコンテナを2つ積載可能
積載量に対してハンドルの高さも変更可能

ワイドフラットにすることで4つのコンテナを積載可能
