取付型自動巻取リール“エヤーマック” 6.5×10

  • 数量スライド割引
通常単価(税別)
24,37833,942
税込単価
26,81637,336

【特長】・余分な力は不要、一定の長さで確実に止まるラチェット式ストッパーです。...

詳細情報を確認する
  • 種類
    ホース・エアリール
  • 常用圧力 (Mpa)
    1.5
  • ホース内径 (mm)
    6.5
  • ホース外径 (mm)
    10
  • 一次側ホース (m)
    1
  • 取付金具 一次側
    PF1/4
  • 取付金具 二次側
    1/4ワンタッチロータリーナットカプラ付(HC-2RO)
  • 内容量
    1台

型番

未確定 3 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量:

    製品特長・仕様

    製品の基本仕様・特長

    【概要】

    • この商品は天井や壁面に取り付けて使用するエアーの延長リールです。

    【特長】
    • ホースの引き出し用引きヒモ付きです。高所に取り付けてホースを引き出すときに手が届かず、無理な引き出し方をしてしまうことで起こる器具の破損を防ぎます。

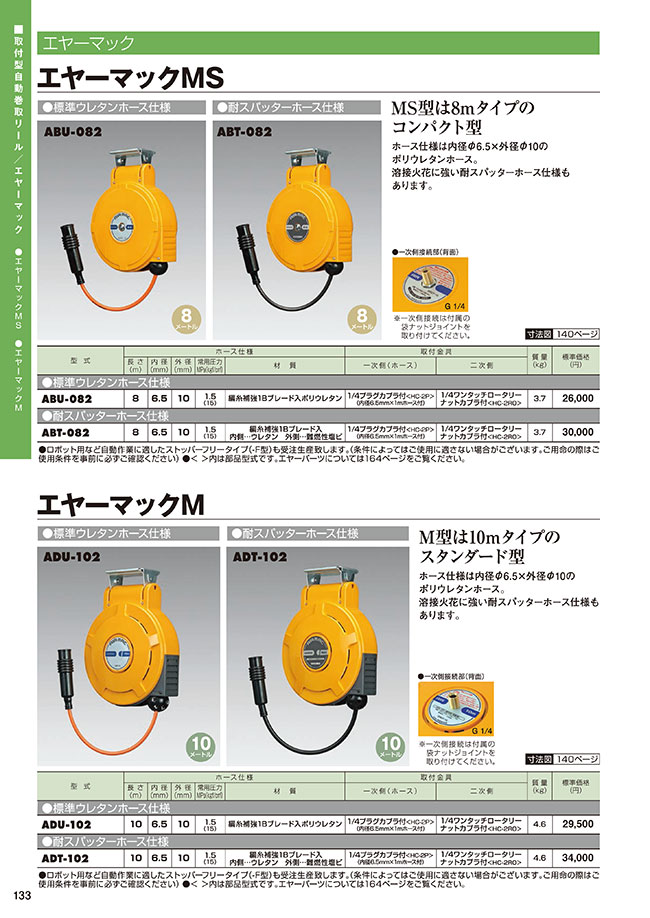

    〈標準ウレタンホース仕様(ABU型・ADU型)〉

    • 各種エアー工具、塗装などに最適

    〈耐スパッターホース仕様(ABT型・ADT型)〉

    • 火花に強い難燃性ホース、溶接現場で活躍
    • ロボット用など自動作業に適したストッパーフリータイプ(-F型)

    【用途】
    • エアー作業時の必要な時だけホースを引き出し使用できます。足元にホースがはわないので安心です。

    外形図

    取付型自動巻取リール“エヤーマック” 6.5×10  外形図1

    ABU・ABT型


    取付型自動巻取リール“エヤーマック” 6.5×10  外形図2

    ADU・ADT型

    注意・禁止事項

    【警告】

    • 本製品は屋内用です。屋外や高温多湿の場所では使用しない。〈故障の原因になります。〉
    • ハンガーと本体が確実にボルト締めしてあるか確認すること。〈落下・けがの原因になります。〉
    • 食品用途やエアー以外の流体用には使用しない。〈けが・事故の原因になります。〉
    • 圧送専用です。負圧用途には使用しない。〈故障の原因になります。〉
    • 常用圧力を超えて使用しない。〈故障の原因になります。〉
      常用圧力:
      周囲温度20℃時/1.5MPa(15kgf/cm2)以下
      周囲温度50℃時/0.6MPa(6kgf/cm2)以下
    • カプラ接続部・ホースの状態を定期的に点検し、異常があれば交換・修理すること。〈けが・エアー漏れの原因になります。〉
    • 分解・改造をしない。(本体にはゼンマイが内蔵されているので分解すると大変危険です。)〈けが・故障・事故の原因になります。〉
    • 流体温度・周囲温度は-10℃~+50℃の範囲で使用すること。〈ホース破裂・エアー漏れの原因になります。〉
    • 接続金具の分解・改造を絶対にしない。〈けが・事故の原因になります。〉
    • 二次側ホースの切断加工を絶対にしない。〈けが・事故の原因になります。〉
    • 火気・熱源・可燃物の近くで使用しない。〈けが・事故の原因になります。〉



    【注意】

    • 巻き取り時はホースを必ず持ち、収納の補助をすること。絶対に手放ししない。〈けが・故障の原因になります。〉
    • ホースは黄色の引き止めマーク以上無理に引き出さない。〈エアー漏れ・故障の原因になります。〉
    • ホースの破れ・膨れ・キズがついたまま使用しない。〈エアー漏れの原因になります。〉
    • ホースの許容曲げ最小半径は60mm以上で使用し、ホースを折り曲げたり、キズをつけたりしない。〈エアー漏れの原因になります。〉
    • ホースを無理に引っ張らない!踏まない!重量物をのせない!〈エアー漏れ・故障の原因になります。〉
    • ホースは油脂・アルコール・溶剤・薬品等に触れさせない。〈エアー漏れの原因になります。〉
    • ホースの横引き等ガイドローラーに無理な力を与えない。〈故障の原因になります。〉
    • 巻き取り時はガイドローラー部に手を入れない。(指などが挟まれ大変危険です。)〈けが・故障の原因になります。〉
    • 圧縮空気中に油分や水分が混入している場合があるので、使用用途には注意すること。
    • 粉塵・砂埃・切削屑・溶接火花等がかかる所の近くで使用しない。〈故障の原因になります。〉
    • 落としたり、強い衝撃を与えない。〈故障の原因になります。〉
    • 不安定な場所に取り付けない。〈けが・落下・故障の原因になります。〉
    • カプラに接続する時は確実に差し込むこと。〈けが・エアー漏れの原因になります。〉
    • 長時間使用しない時は元栓を閉じること。〈エアー漏れの原因になります。〉
    • 接続金具はリール・ホースの寸法に合ったものを選定すること。〈エアー漏れ・ホース抜けの原因になります。〉

    絞り込み条件:10 項目の仕様が未選択です

    • JANコード

    • トラスココード

    • 質量(g)

    • 材質1

    • ホース全長(m)

    • 奥行(mm)

    • 高さ(mm)

    • 幅(mm)

    • ホース内径×外径(mm)

    • ホース二次側全長(m)

    • 内容量

    • タイプ

    • 出荷日

      • すべて
      • 1日以内
      • 5日以内

    型番リスト

    表示件数

    JANコード

    トラスココード

    質量(g)

    材質1

    ホース全長(m)

    奥行(mm)

    高さ(mm)

    幅(mm)

    ホース内径×外径(mm)

    ホース二次側全長(m)

    特長

    ホース材質

    内容量

    最小発注数量
    4930510314426
    106-5122
    3700.0
    本体:ABS樹脂
    8
    98
    323
    245
    6.5×10
    -
    余分な力は不要、一定の長さで確実に止まるラチェット式ストッパーです。天井、柱、壁に取り付け可能です。一次側ホース1m付です。
    編糸補強1Bブレード入ポリウレタン
    1台
    1個
    4930510314457
    838-7221
    4600.0
    ABS
    10
    110
    367
    288
    -
    -
    -
    編糸補強1Bブレード入り(内側:ウレタン、外側:難燃性塩ビ)
    1台
    1個
    4930510314402
    106-5106
    4600.0
    本体:ABS樹脂
    10
    110
    367
    288
    6.5×10
    10
    余分な力は不要、一定の長さで確実に止まるラチェット式ストッパーです。天井、柱、壁に取り付け可能です。一次側ホース1m付です。
    編糸補強1Bブレード入ポリウレタン
    1台
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,378
    ( 26,816 )
    1日目
    33,942
    ( 37,336 )
    5日目
    26,766
    ( 29,443 )
    1日目

    詳細情報

    基本情報

    【特長】
    ・余分な力は不要、一定の長さで確実に止まるラチェット式ストッパーです。
    ・天井、柱、壁に取り付け可能です。
    ・一次側ホース1m付です。
    ・自動巻き取りでホースの出し入れがスムーズ。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
