サンコーテクノ

あと施工アンカー非破壊試験機“テクノテスター”（100kN）

あと施工アンカー非破壊試験機“テクノテスター”（100kN） AT-10D2
  • 種類
    関連部品
  • 適用プラグアンカー
    M6～M24、W1/4～W1
  • JANコード
    4996620520065
  • トラスココード
    365-8724
  • 最大荷重(kN)
    100
  • 最大変位(mm)
    15
  • 質量(g)
    6100
  • 材質1
    スチール

型番:

AT-10D2
解除
    数量：

    AT-10D2の仕様・寸法情報

    種類
    関連部品
    適用プラグアンカー
    M6～M24、W1/4～W1
    JANコード
    4996620520065
    トラスココード
    365-8724
    最大荷重(kN)
    100
    最大変位(mm)
    15
    質量(g)
    6100
    材質1
    スチール
    RoHS?
    10
    -
    -

    型番リスト

    表示件数
  • 1
    • 型番
    AT-10D2
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    676,629円
    ( 744,292円 )
    11日目
  • 1

    • 詳細情報

    基本情報

    簡単な操作で100kNまでの試験が可能です。デジタルで荷重、変位を測定・保存できます。あと施工アンカー非破壊試験機。（引張荷重確認試験機）

    商品情報

    製品特長・仕様

    特長

    • 様々な現場状況に対応できる、軽くてコンパクトな設計
    • 簡単な操作で100kN までの試験が可能
    • デジタル表示で荷重と変位を同時に測定・保存
    • 小型・軽量化で使いやすさを追求し、引張試験の作業効率を大幅にアップ
    • 電源コード不要

    製品仕様

    形式AT-10DII
    最大荷重100kN
    最大変位量15mm
    対象アンカーM6～M24、W1/4～W1
    （ボルト突出長：ボルト径と同長以上～120mm以下）
    異形鉄筋 D10～D16（別売D筋チャック使用時）
    傾斜補正範囲±5度
    荷重・変位精度非直線性：±2% F.S.±1 digit
    本体質量6.1kg
    測
    定
    部    		測定範囲荷重：0～100kN/変位：0～15mm
    最小表示値荷重：0.1kN/変位：0.05mm
    保護構造防まつ型（IP54相当）
    表示部ドットマトリクス 128×64ドット バックライト付き
    データ蓄積グラフデータ：99データ（荷重-変位曲線データ）、ポイントデータ：9,999データ
    （試験日時・最大荷重値・最大荷重時の変位値）
    外部出力RS-232C
    電源単三乾電池×4本
    連続使用時間アルカリ乾電池使用時：約30時間（バックライト無点灯時）
    その他最大値ホールド、設定値によるブザー音、オートパワーオフ
    機
    構
    部    		負荷方式リニア・スライド・ロード機構内蔵ねじ締め式
    荷重方式歪ゲージ式ロードセル
    荷重センサ定格100kN
    変位センサポテンショメータ式
    変位センサ定格15mm
    センターシャフトM20並目ボルト：全長260mm
    試験機設置必要幅118mm
    付属品締付け工具一式、センターシャフト、調整ナット、カップリング（M6～M24、W1/4～W1の16種類）
    テスターボルト、収納ケース（寸法 420×255×325mm）、テクノテスターGraph・テクノテスターReport （CD）、テクノテスターPCケーブル（パソコン接続用ケーブル）、USBシリアル変換ケーブル

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

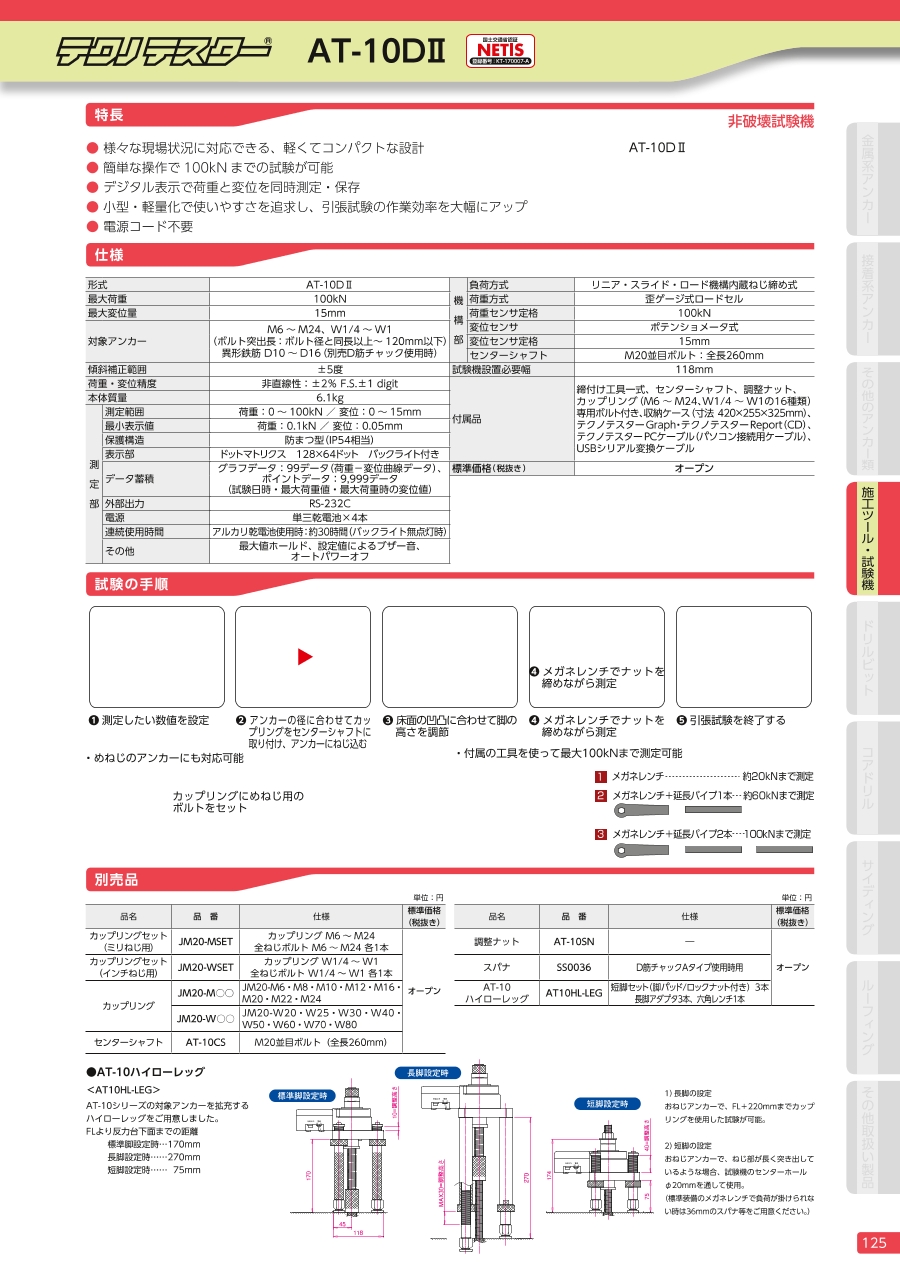

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    あと施工アンカー非破壊試験機“テクノテスター”（100kN）の型番AT-10D2のページです。 型番AT-10D2に関する仕様情報を記載しております。
