新潟精機（SK）

石定盤架台（キャスター付タイプ）

通常単価(税別): 112,188円～341,444円特別価格

税込単価: 123,407円～375,588円特別価格

一部SALE 2026.03.31まで

通常出荷日：2日目

耐荷重キャスターを採用しており、移動が簡単な定盤。【特長】・脚部完成済タイプのため、ブレが少なく堅牢。...

商品タイプ
定盤台
材質
その他
材質
一般構造用角形鋼管（グレー塗装仕上）
A (mm)
約800～850
本体/オプション
本体
特長
●脚部完成済タイプのため、ブレが少なく堅牢です。●移動に便利なキャスター付●レベルリングボルトによる水平調整が簡単にできます。●ブレ止めアーム付

ご注意

こちらの商品は精密石定盤（0級相当品）専用の商品となります。

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

GTW-5075J

規格表

外形図	型番	A	B	C	D	E	F
①	GTW-5050J	約800～850	100	140	280	485～515	485～515
①	GTW-4560J	約800～850	100	126	336	440～465	590～615
①	GTW-6060J	約800～850	130	168	336	590～615	590～615
①	GTW-5075J	約800～850	130	140	420	485～515	735～765
②	GTW-75100J	約800～850	150	210	560	730～770	980～1020
②	GTW-10100J	約800～850	150	280	560	980～1040	980～1040
③	GTW-10150J	約800～850	200	280	420	980～1040	1480～1540
③	GTW-10200J	約800～850	200	280	560	980～1040	1980～2040

商品コード	品番	石定盤サイズ (mm)	質量
151253	GTW-5050J	500×500×100	29kg
151254	GTW-4560J	450×600×100	30kg
151255	GTW-6060J	600×600×130	33kg
151256	GTW-5075J	500×750×130	31kg
151257	GTW-75100J	750×1000×150	43kg
151258	GTW-10100J	1000×1000×150	50kg
151259	GTW-10150J	1000×1500×200	77kg
151260	GTW-10200J	1000×2000×200	102kg

外形図

外形図①

外形図②

外形図③

使用方法・使用事例

使用イメージ

こちらの商品は精密石定盤（0級相当品）専用の商品となります。

メーカー紹介

新潟精機について

JCSS校正事業者登録

2009年にピンゲージ業界で初めて「長さ」区分でJCSS校正事業者に登録されました。
左記のロゴは、計量法に基づく校正事業者登録制度の標章です。
新潟精機株式会社キャリブレーションセンターは長さ区分の登録事業者で、0232は新潟精機株式会社キャリブレーションセンターの登録番号です。
JCSS登録事業者はISO/IEC17025を基準として登録されています。
※ISO/IEC17025：試験所・校正機関の能力に関する一般要求事項を規定した国際基準です。JCSS認定事業者は、すべてこの基準にしたがって認定されています。

新JIS規格認可

新潟精機の四日町工場（直尺・曲尺）は新JISの認可を受けております。
工業標準化に基づくJISマーク表示制度において財団法人日本品質保証機構が規格適合したことを認証した商品
JIS B 7516 金属製直尺
JIS B 7534 金属製角度直尺

ISO9001 取得

新潟精機では、皆さまへ確かな品質の商品の提供を実現するため2000年にISO9001を取得、その後2008年版から2015年版に移行を完了しております。
新潟精機は、ISOを取得したことにより、お客様の満足を第一と考え、高精度商品の開発に全社を挙げて取り組んでいます。
（ISO9001該当事業所：本社、PT事業部、塚野目工場、須戸工場、四日町工場、リング工場、電水器工場、保内工場）

商品TOP

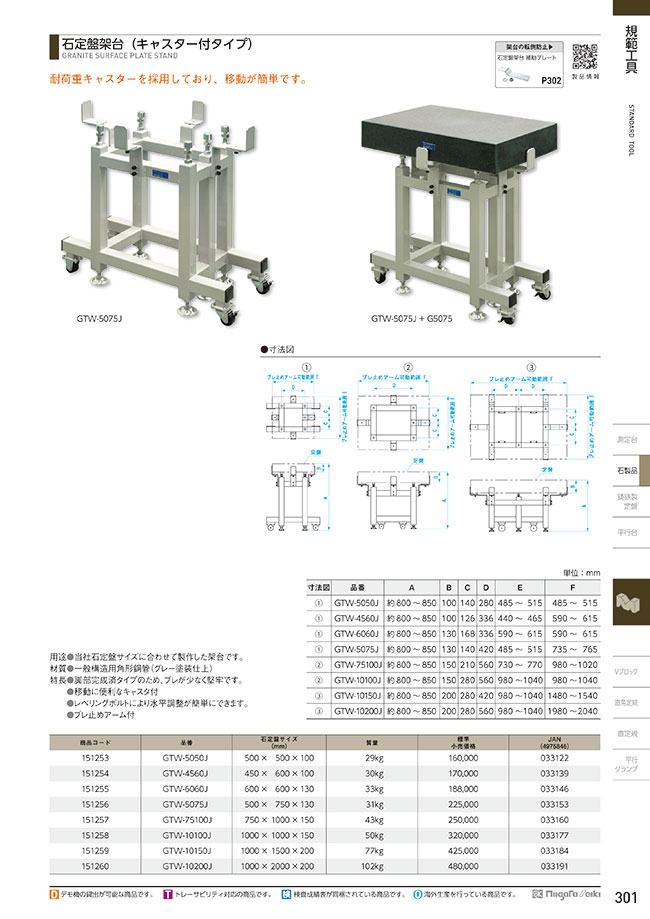

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

幅(mm)
- 450
- 500
- 600
- 750
- 1000
奥行(mm)
- 500
- 600
- 750
- 1000
- 1500
- 2000
高さ(mm)
- 100
- 130
- 150
- 200
B(mm)
- 100
- 130
- 150
- 200
C(mm)
- 126
- 140
- 168
- 210
- 280
D(mm)
- 280
- 336
- 420
- 560
E(mm)
- 440～465
- 485～515
- 590～615
- 730～770
- 980～1040
F(mm)
- 485～515
- 590～615
- 735～765
- 980～1020
- 980～1040
- 1480～1540
- 1980～2040
タイプ
- GTW-□J
出荷日
すべて
2日以内

型番リスト

表示件数

型番

幅

(mm)

奥行

(mm)

高さ

(mm)

質量

(kg)

最小発注数量

1000	1000	150	150	280	560	980～1040	980～1040	50	1個
1000	1500	200	200	280	420	980～1040	1480～1540	77	1個
1000	2000	200	200	280	560	980～1040	1980～2040	102	1個
450	600	100	100	126	336	440～465	590～615	30	1個
500	500	100	100	140	280	485～515	485～515	29	1個
500	750	130	130	140	420	485～515	735～765	31	1個
600	600	130	130	168	336	590～615	590～615	33	1個
750	1000	150	150	210	560	730～770	980～1020	43	1個

通常単価(税別) (税込単価)	通常出荷日

225,597円206,218円 ( 226,840円 )	2日目
298,763円271,904円 ( 299,094円 )	2日目
341,444円310,201円 ( 341,221円 )	2日目
136,838円129,010円 ( 141,911円 )	2日目
112,188円106,578円 ( 117,236円 )	2日目
158,527円146,003円 ( 160,603円 )	2日目
130,480円123,956円 ( 136,352円 )	2日目
177,408円162,417円 ( 178,659円 )	2日目

詳細情報

基本情報

耐荷重キャスターを採用しており、移動が簡単な定盤。
【特長】
・脚部完成済タイプのため、ブレが少なく堅牢。
・移動に便利なキャスタ付定盤。
・レベリングボルトにより水平調整が簡単。
・ブレ止めアーム付。
【用途】
・石定盤サイズに合わせて製作した架台。

ご注意

こちらの商品は精密石定盤（0級相当品）専用の商品となります。
