フェニックスシリーズヘッド交換式エンドミル直刃コーナラジアスタイプ PXM PXRE

製品特長・仕様

製品の基本仕様・特長

性能・試験情報

［PXRE］多刃化により加工能率1.8倍 ～金型中荒工程～

他社高送りラジアスカッタでは、擬似Rを入力したプログラムを使用していたため、中荒工程でも大きな削り残しが発生していた。高精度なコーナR形状のPXREでは、削り残しが少なく、次工程での加工負荷が安定した。その上、工具寿命、加工精度も向上した。

使用工具	ヘッド：PXRE200C20-06R030 ホルダ：PXMZ-C20SS20-S120	他社高送りラジアスカッタ 超硬コーティングインサート
サイズ	φ20×R3 6刃	φ20×R3 2刃
被削材	SKD61（43HRC）
切削速度	230m/min（3,700min-1）	120m/min（1,900min-1）
送り速度	6,700mm/min（0.3mm/t）	3,100mm/min（0.8mm/t）
切込深さ	0.4mm	0.5mm
切削幅	10mm
切削油剤	なし（エアブロー）
使用機械	横形マシニングセンタ（BT50）

中荒工程の高送りラジアスカッタをPXREに置き換えることで加工能率1.8倍

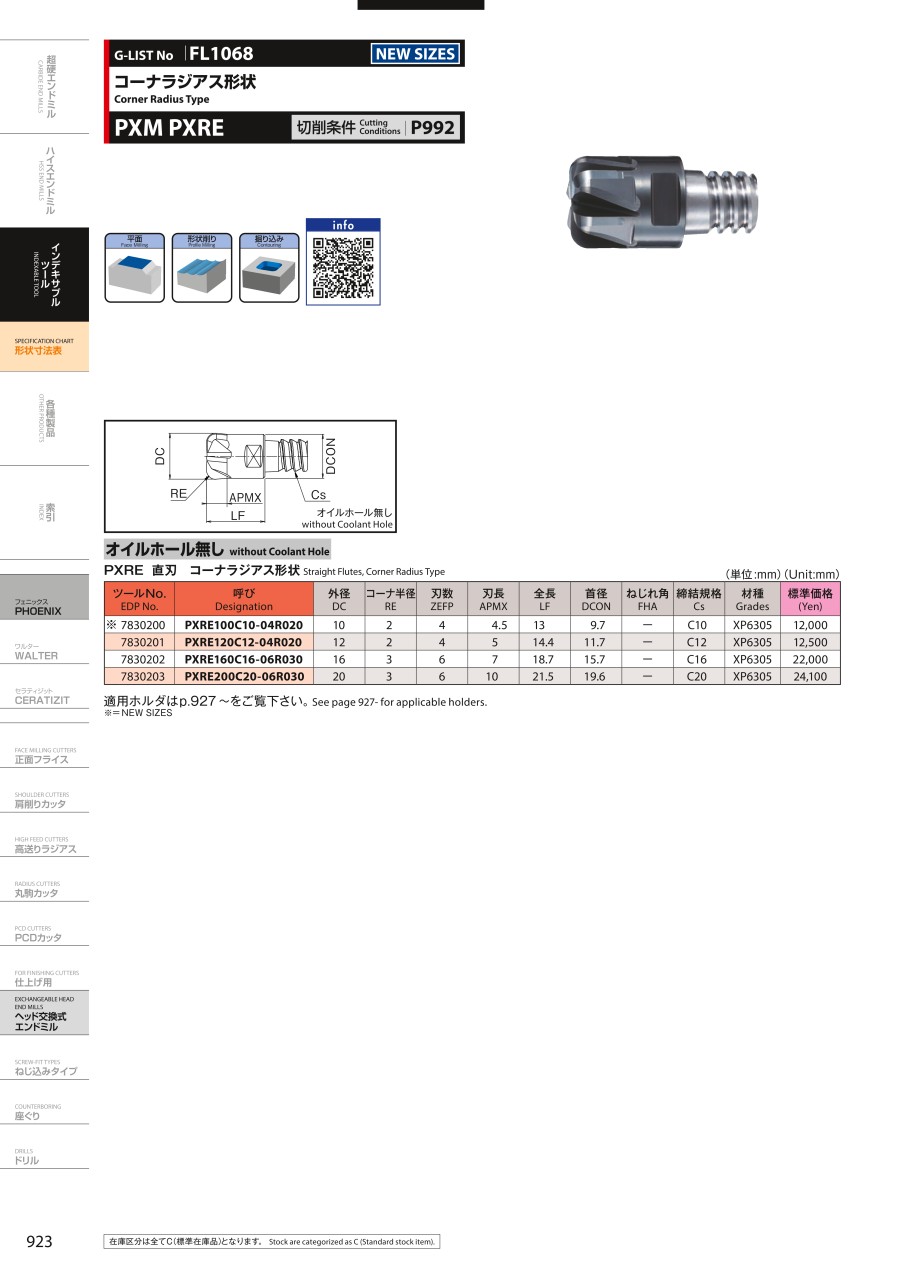

外形図

オイルホール無し

使用方法・使用事例

使用方法

（1）清掃

ヘッド、シャンク締結部のゴミ、汚れを落とす

（2）仮締め

手締め

（3）本締め

専用スパナで締める

（4）確認

隙間が無い事を確認

使用上の注意

• ヘッド装着時はPXM専用スパナをご使用下さい（市販スパナはご使用できません）。
• ヘッドとシャンクホルダの端面が付くまで締め込んで下さい。隙間が無い事をご確認下さい。
• 締結部を脱脂すると締付けが固くなり、端面が付かなくなる可能性があります。脱脂はしないで下さい。
• スパナはヘッドの切欠きに合わせ挿入し、回転方向にゆっくりと回転させてご使用下さい。

推奨切削条件

推奨切削条件表

PXRE L/D≦3.5

切削条件時の注意

• （1）機械、ホルダは剛性のある精度の高いものをご使用下さい。
• （2）切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
• （3）突出し量が長くなる場合は、びびりが発生しやすくなりますので、回転速度、送り速度、切込深さを調整下さい。
• （4）切削条件は、ホルダ端面からのシャンクホルダ（PXMZ）の突出し長さにヘッド全長（LF）を加えた突出し長さを配慮した選定をして下さい。

選定サポート情報

ヘッドラインナップ

PXMシリーズ 形状別工具ガイド

＜スクエア形状＞

PXSE／PXVC／PXSM

被削材質 硬さ

＜ラフィング形状＞

PXNH／PXNL

被削材質 硬さ

＜コーナラジアス形状＞

PXRE／PXDR-P／PXDR-N

被削材質 硬さ

＜ボール形状＞

PXBE-P／PXBE-N／PXBM

被削材質 硬さ
