オーエスジー

フェニックスシリーズ肩削り用PSEチップ

カタログ |

通常単価(税別): 1,077円～4,298円

税込単価: 1,185円～4,728円

肩削りカッタシリーズPSEのインサートです。被削材、加工形態に合わせてインサー...

形状（型番頭文字）
その他
逃げ角
D(15°）
利用可能コーナー数
2
切れ刃数
2

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が120型番あります。

商品情報
型番リスト
詳細情報

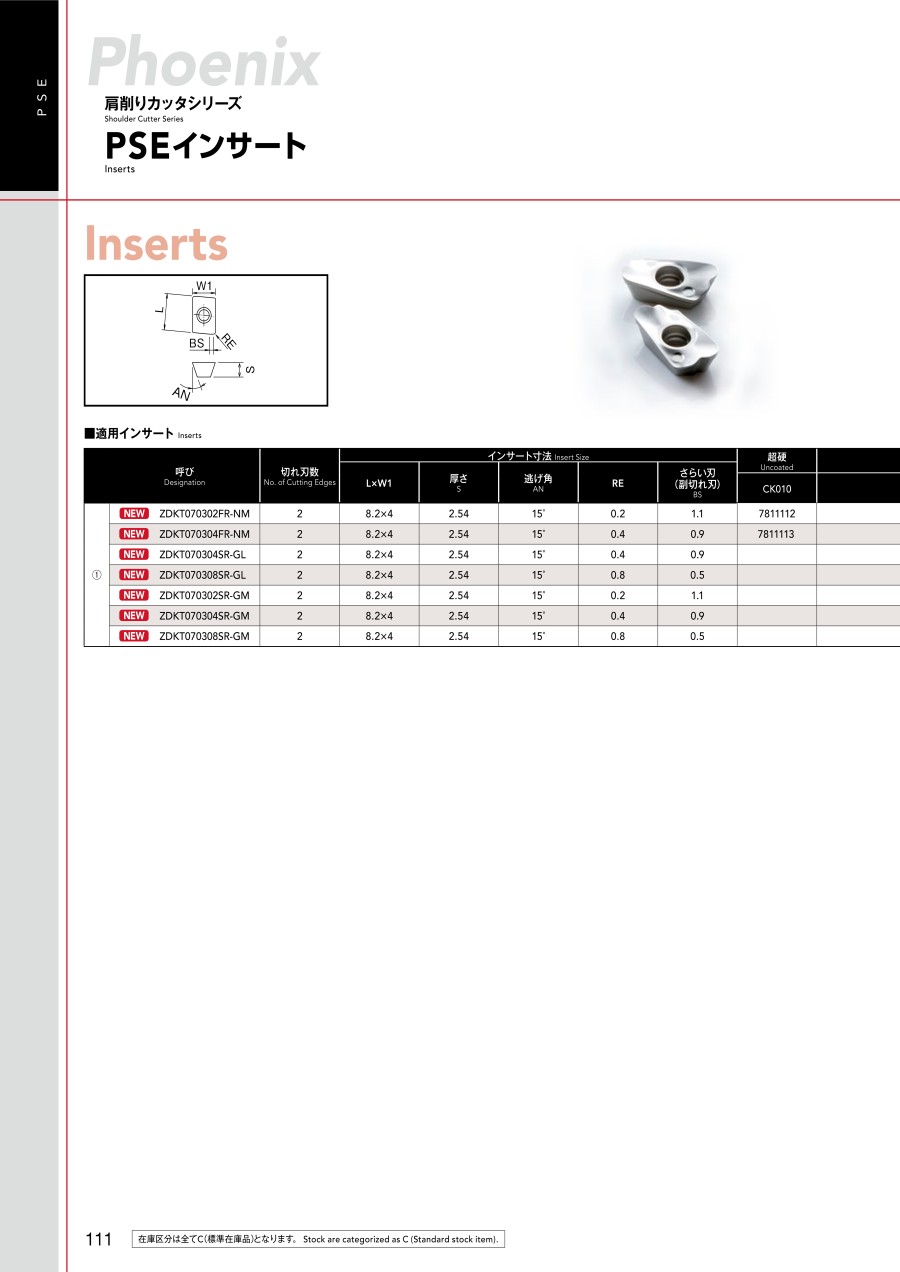

カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

高精度インサート

＜底面粗さ＞
工具：PSE11R032SS32-5S（ZDKT11T304SR-GM XP3035）被削材：S50C
切削条件：Vc=180m/min fz=0.1mm/t ap=0.1mm ae=25.6mm
結果：Ra：0.5μm以下 Rz：4μm以下とPSEの底面粗さの良好さが見られた。

＜側面加工段差＞
工具：PSE15R032SS32-3S（ZDKT150508SR-GM XP3035）被削材：S50C
切削条件：Vc=180m/min fz=0.1mm/t ap=5mm ae=0.2mm
結果：段差10μm （実績値）と、側面加工段差での性能が発揮された。

底面粗さ

PSE／他社品A／他社品B

性能・試験情報

Inconel 718（45HRC）の長寿命加工

従来工具よりも50%高い条件にて加工が可能であった。さらに耐久性においても2倍以上となり正常摩耗であり、かつ継続加工が可能であった。

使用工具	PSE11R032SS32-5S（φ32×5刃）	他社品
使用インサート（材種）	ZDKT11T308ER-SM （XC5040）	超硬コーティングインサート
被削材	Inconel 718（45HRC）
切削速度	30m/min（298min^-1）	25m/min（248min^-1）
送り速度	120mm/min（0.08mm/t）	80mm/min（0.08mm/t）
切込深さ	ap=1mm ae=20mm	ap=1mm ae=20mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

切れ刃摩耗／切削長さ

＜1.5m加工時の写真＞PSE／他社品

NAK80（40HRC）の長寿命加工

他社品ではインサート欠けが発生してしまうが、PSEは同条件において欠けもなく安定しており約2倍の耐久性が得られた。

使用工具	PSE11R020SS20-3S （φ20×3刃）	他社品
使用インサート（材種）	ZDKT11T308SR-GL （XP2040）	超硬コーティングインサート
被削材	NAK80（40HRC）
切削速度	130m/min（2,070min^-1）
送り速度	1,400mm/min（0.23mm/t）
切込深さ	ap=0.3mm ae=10mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT50）

時間

荒加工の長寿命化

他社品と比較して耐摩耗性が向上。摩耗進行を抑えることにより大幅な耐久性UPが可能となった。

使用工具	PSE15R032SS32-3S （φ32×3刃）	他社品
使用インサート（材種）	ZDKT150508SR-GM （XC3030）	超硬コーティングインサート
被削材	S50C
切削速度	180m/min（1,790min^-1）
送り速度	1,000mm/min（0.2mm/t）
切込深さ	ap=3mm ae=25.2mm
切削油剤	なし（エアブロー）
使用機械	横形マシニングセンタ（BT50）

切削長さ

PSE 128m加工後の写真

機械部品の正面加工

断続加工となる多数の穴があいた箇所の正面加工であったが、他社品に対し1.4倍の能率で加工が可能であった。
さらに発熱も抑えられ他社品よりもワークの歪みを抑えることができ、次工程に与える影響も改善することができた。

使用工具	PSE15R100M31.7-10 （φ100×10刃）	他社品
使用インサート（材種）	ZDKT150508SR-GM （XP2040）	超硬コーティングインサート
被削材	SUS304
切削速度	150m/min（478min^-1）
送り速度	720mm/min（0.15mm/t）	500mm/min（0.15mm/t）
切込深さ	ap=1mm ae=60mm
切削油剤	水溶性切削油剤
使用機械	横形マシニングセンタ（BT40）
切削量	43.2cm³/min	30cm³/min

切削量

ノズルピースの溝加工

ステンレスの溝加工。
他社品では切りくずの噛み込みが発生し早期での欠損が起こっていたが、PSEでは切りくずの排出が安定したため大幅UPの10ワーク加工することが可能であった。

使用工具	PSE11R020SS20-3S （φ20×3刃）	他社品
使用インサート（材種）	ZDKT11T308ER-SM（XC5040）	超硬コーティングインサート
被削材	SUS630
切削速度	160m/min（2,548min^-1）
送り速度	510mm/min（0.07mm/t）
切込深さ	ap=2mm ae=20mm
切削油剤	水溶性切削油剤
使用機械	複合加工機

加工ワーク数

チャンバー長寿命加工

ステンレスのドライ加工。
チャンバー開口部における正面加工の同条件での比較において従来工具は早期で欠損し継続不可となったが、PSEは2倍以上の耐久性が得られた。

使用工具	PSE15R080M25.4-8 （φ80×8刃）	他社品
使用インサート（材種）	ZDKT150508SR-GM（XP2040）	超硬コーティングインサート
被削材	SUS304
切削速度	180m/min （717min^-1）
送り速度	700mm/min （0.12mm/t）
切込深さ	ap=1mm ae=60mm
切削油剤	なし（エアブロー）
使用機械	横形マシニングセンタ（BT50）

切削長さ

機械部品荒取加工

機械部品の荒取り加工において同等条件で比較加工を行ったが他社品はチッピングが発生。PSEは正常摩耗であり、1.5倍の耐久性が得られた。

使用工具	PSE11R025SS25-4S （φ25×4刃）	他社品
使用インサート（材種）	ZDKT11T308ER-SM （XC5040）	超硬コーティングインサート
被削材	β-Titanium alloy
切削速度	40m/min（510min^-1）
1刃当りの送り量	160mm/min（0.08mm/t）
切込深さ	ap=5mm ae=10mm
切削油剤	水溶性切削油剤
使用機械	横形マシニングセンタ（BT40）

切削長さ

PSE／他社品

社内試験 DH31S（48HRC）

使用工具	PSE11R032SS32-3S （φ32×3刃）	他社品A、B
使用インサート（材種）	ZDKT11T308SR-HR （XP6015）	超硬コーティングインサート
被削材	DH31S（48HRC）
切削速度	50m/min（497min^-1）
送り速度	150mm/min（0.1mm/t）
切込深さ	ap=5mm ae=1mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT40）

切削長さ

肉盛り部の安定加工

他社品ではインサートの欠損が多発して耐久性が安定しなかった。PSE （XP6015）では耐久性が安定、さらに約1.7倍の耐久性UPが可能となった。

使用工具	PSE15R032SS32-3S （φ32×3刃）	他社品
使用インサート（材種）	ZDKT11T308SR-HR （XP6015）	超硬コーティングインサート
被削材	肉盛り部（56HRC）
切削速度	30m/min（300min^-1）
送り速度	110mm/min（0.12mm/t）
切込深さ	ap=11mm ae=5～20mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT50）

加工ワーク数

外形図

推奨切削条件

推奨切削条件表

ランピング・ヘリカル加工時の最大傾斜角（E）

適用被削材

被削材別推奨材質

◎：第一推奨材質 ○：第二推奨材質

NM：アルミニウム合金用、GL：軽切削用、GM：中切削用、GR：重切削用、HR：高硬度鋼用、SM：耐熱合金用

選定サポート情報

豊富なバリエーション

肩削りカッタストレートシャンクタイプ PSE SS

Type1

オイルホール付き

Type2

オイルホール付き

ツール No.	呼び	外径 DC	刃数 ZEFP	シャンク径 DCON	全長 LF	首下長 LH	APMX	重量（kg）	適用インサート	形状タイプ Type
7801809	PSE07R010SS06-2S	※10	2	6	50	15	6	0.01	①	2
7801810	PSE07R010SS10-2S	10	2	10	50	12	6	0.025		1
7801811	PSE07R012SS12-3S	12	3	12	50	12	6	0.035		1
7801812	PSE07R016SS10-3S	※16	3	10	50	10	6	0.031		2
7801813	PSE07R016SS16-3S	16	3	16	90	25	6	0.123		1
7801814	PSE07R016SS16-4S	16	4	16	90	25	6	0.122		1
7801815	PSE07R017SS16-3L	※17	3	16	150	25	6	0.212		2
7801816	PSE07R020SS10-4S	※20	4	10	50	12	6	0.036		2
7801817	PSE07R020SS20-4S	20	4	20	100	30	6	0.213		1
7801818	PSE07R021SS20-4L	※21	4	20	160	30	6	0.354		2
7801819	PSE07R025SS10-4S	※25	4	10	50	12	6	0.049		2
7801820	PSE07R025SS25-5S	25	5	25	120	35	6	0.416		1
7801821	PSE07R026SS25-5L	※26	5	25	170	35	6	0.604		2

※刃太タイプ

ツール No.	呼び	外径 DC	刃数 ZEFP	シャンク径 DCON	全長 LF	首下長 LH	APMX	重量（kg）	適用インサート	形状タイプ Type
7801100	PSE11R016SS16-2S	16	2	16	90	25	10	0.12	②	1
7801121	PSE11R016SS16-2L	16	2	16	150	50	10	0.21		1
7801139	PSE11R017SS16-2L	※17	2	16	150	25	10	0.22		2
7801116	PSE11R018SS16-2S	※18	2	16	90	25	10	0.13		2
7801122	PSE11R018SS16-2L	※18	2	16	150	25	10	0.21		2
7801101	PSE11R020SS20-2S	20	2	20	100	30	10	0.21		1
7801115	PSE11R020SS20-3S	20	3	20	100	30	10	0.21		1
7801123	PSE11R020SS20-3L	20	3	20	160	60	10	0.34		1
7801140	PSE11R021SS20-3L	※21	3	20	160	30	10	0.35		2
7801117	PSE11R022SS20-3S	※22	3	20	110	30	10	0.24		2
7801124	PSE11R022SS20-3L	※22	3	20	160	30	10	0.35		2
7801102	PSE11R025SS25-3S	25	3	25	120	35	10	0.40		1
7801125	PSE11R025SS25-3L	25	3	25	170	70	10	0.57		1
7801104	PSE11R025SS25-4S	25	4	25	120	35	10	0.40		1
7801141	PSE11R026SS25-3L	※26	3	25	170	35	10	0.59		2
7801126	PSE11R028SS25-3L	※28	3	25	170	35	10	0.59		2
7801118	PSE11R028SS25-4S	※28	4	25	120	35	10	0.42		2
7801127	PSE11R030SS32-3L	30	3	32	190	90	10	1.01		1
7801119	PSE11R030SS32-4S	30	4	32	130	45	10	0.69		1
7801103	PSE11R032SS32-3S	32	3	32	130	45	10	0.73		1
7801128	PSE11R032SS32-3L	32	3	32	190	90	10	1.08		1
7801105	PSE11R032SS32-5S	32	5	32	125	40	10	0.70		1
7801142	PSE11R033SS32-3L	※33	3	32	190	35	10	1.09		2
7801129	PSE11R035SS32-3L	※35	3	32	190	35	10	1.11		2
7801120	PSE11R035SS32-5S	※35	5	32	130	35	10	0.75		2

※刃太タイプ

ツール No.	呼び	外径 DC	刃数 ZEFP	シャンク径 DCON	全長 LF	首下長 LH	APMX	重量（kg）	適用インサート	形状タイプ
7801106	PSE15R025SS25-2S	25	2	25	120	35	14	0.38	③	1
7801133	PSE15R025SS25-2L	25	2	25	170	70	14	0.55		1
7801143	PSE15R026SS25-2L	※26	2	25	170	35	14	0.57		2
7801130	PSE15R028SS25-2S	※28	2	25	120	35	14	0.40		2
7801134	PSE15R028SS25-2L	※28	2	25	170	35	14	0.58		2
7801131	PSE15R030SS32-3S	30	3	32	130	45	14	0.67		1
7801135	PSE15R030SS32-3L	30	3	32	190	90	14	0.98		1
7801107	PSE15R032SS32-2S	32	2	32	130	45	14	0.70		1
7801111	PSE15R032SS32-3S	32	3	32	130	45	14	0.69		1
7801136	PSE15R032SS32-3L	32	3	32	190	90	14	1.04		1
7801144	PSE15R033SS32-3L	※33	3	32	190	45	14	1.07		2
7801132	PSE15R035SS32-3S	※35	3	32	130	35	14	0.72		2
7801137	PSE15R035SS32-3L	※35	3	32	190	45	14	1.08		2
7801108	PSE15R040SS32-3S	40	3	32	140	50	14	0.82		2
7801138	PSE15R040SS32-3L	40	3	32	190	45	14	1.11		2
7801112	PSE15R040SS32-4S	40	4	32	140	50	14	0.83		2
7801109	PSE15R050SS32-3S	50	3	32	130	45	14	0.88		2
7801113	PSE15R050SS32-5S	50	5	32	130	45	14	0.87		2
7801110	PSE15R063SS32-4S	63	4	32	130	45	14	1.04		2
7801114	PSE15R063SS32-6S	63	6	32	130	45	14	1.04		2

※刃太タイプ

肩削りカッタボアタイプ PSE BORE

Type1

オイルホール付き（パワースクリュー仕様）

Type2

オイルホール付き

Type3

オイルホールなし

ツール No.	呼び	外径 DC	刃数 ZEFP	カッタ高さ LF	ボス径 DCSFMS	穴径 DCON	端面キー溝		APMX	重量（kg）	適用インサート	形状タイプ Type
ツール No.	呼び	外径 DC	刃数 ZEFP	カッタ高さ LF	ボス径 DCSFMS	穴径 DCON	幅 KWW	深さ b	APMX	重量（kg）	適用インサート	形状タイプ Type
7801000	PSE11R040M16-4	40	4	40	38	16	8.4	5.6	10	0.21	②	1
7801004	PSE11R040M16-6	40	6	40	38	16	8.4	5.6	10	0.22		1
7801001	PSE11R050M22-5	50	5	40	45	22	10.4	6.3	10	0.30		1
7801005	PSE11R050M22-7	50	7	40	45	22	10.4	6.3	10	0.33		1
7801002	PSE11R063M22-6	63	6	40	50	22	10.4	6.3	10	0.50		2
7801006	PSE11R063M22-8	63	8	40	50	22	10.4	6.3	10	1.07		2
7801020	PSE11R080M25.4-7	80	7	50	60	25.4	9.5	6	10	1.05		2
7801003	PSE11R080M27-7	80	7	50	60	27	12.4	7	10	1.04		2
7801021	PSE11R080M25.4-10	80	10	50	60	25.4	9.5	6	10	1.04		2
7801007	PSE11R080M27-10	80	10	50	60	27	12.4	7	10	1.03		2
7801008	PSE15R040M16-3	40	3	40	38	16	8.4	5.6	14	0.19	③	1
7801014	PSE15R040M16-4	40	4	40	38	16	8.4	5.6	14	0.19		1
7801009	PSE15R050M22-3	50	3	40	45	22	10.4	6.3	14	0.30		1
7801015	PSE15R050M22-5	50	5	40	45	22	10.4	6.3	14	0.28		1
7801010	PSE15R063M22-4	63	4	40	50	22	10.4	6.3	14	0.47		2
7801016	PSE15R063M22-6	63	6	40	50	22	10.4	6.3	14	0.46		2
7801022	PSE15R080M25.4-5	80	5	50	60	25.4	9.5	6	14	1.00		2
7801011	PSE15R080M27-5	80	5	50	60	27	12.4	7	14	0.99		2
7801025	PSE15R080M25.4-8	80	8	50	60	25.4	9.5	6	14	1.01		2
7801017	PSE15R080M27-8	80	8	50	60	27	12.4	7	14	1.00		2
7801023	PSE15R100M31.7-7	100	7	50	70	31.75	12.7	8	14	1.45		3
7801012	PSE15R100M32-7	100	7	50	70	32	14.4	8	14	1.58		2
7801026	PSE15R100M31.7-10	100	10	50	70	31.75	12.7	8	14	1.50		3
7801018	PSE15R100M32-10	100	10	50	70	32	14.4	8	14	1.63		2
7801024	PSE15R125M38.1-8	125	8	63	90	38.1	15.9	10	14	3.13		3
7801027	PSE15R125M38.1-11	125	11	63	90	38.1	15.9	10	14	3.15		3

肩削りカッタねじ込みタイプ PSE SF

オイルホール付き

ツール No.	呼び	外径 DC	刃数 ZEFP	取付け径 DCON	ねじサイズ CRKS	スパナサイズ	全長 LF	端面径 DCSFMS	APMX	重量（kg）	適用インサート
7803822	PSE07R010SF6-2	10	2	6.5	M6	7	26	9	6	0.011	①
7803823	PSE07R012SF6-3	12	3	6.5	M6	7	26	11	6	0.01
7803824	PSE07R016SF8-4	16	4	8.5	M8	10	27	15	6	0.032
7803825	PSE07R020SF10-4	20	4	10.5	M10	14	33	18	6	0.063
7803826	PSE07R025SF12-5	25	5	12.5	M12	17	35	23	6	0.111
7803827	PSE07R032SF16-6	32	6	17	M16	22	35	28	6	0.176
7801600	PSE11R016SF8-2	16	2	8.5	M8	10	27	14.5	10	0.03	②
7801612	PSE11R017SF8-2	※17	2	8.5	M8	10	27	14.5	10	0.03
7801613	PSE11R018SF8-2	※18	2	8.5	M8	10	27	14.5	10	0.03
7801601	PSE11R020SF10-3	20	3	10.5	M10	14	33	18	10	0.06
7801614	PSE11R021SF10-3	※21	3	10.5	M10	14	33	18	10	0.06
7801615	PSE11R022SF10-3	※22	3	10.5	M10	14	33	18	10	0.06
7801602	PSE11R025SF12-4	25	4	12.5	M12	17	35	23	10	0.10
7801616	PSE11R026SF12-3	※26	3	12.5	M12	17	35	23	10	0.10
7801603	PSE11R028SF12-4	※28	4	12.5	M12	17	35	23	10	0.11
7801604	PSE11R032SF16-5	32	5	17	M16	22	40	28	10	0.19
7801617	PSE11R033SF16-3	※33	3	17	M16	22	40	28	10	0.20
7801605	PSE11R035SF16-5	※35	5	17	M16	22	40	28	10	0.20
7801606	PSE11R040SF16-6	40	6	17	M16	22	40	28	10	0.22
7801607	PSE15R025SF12-2	25	2	12.5	M12	17	35	23	14	0.09	③
7801618	PSE15R026SF12-2	※26	2	12.5	M12	17	35	23	14	0.10
7801608	PSE15R028SF12-2	※28	2	12.5	M12	17	35	23	14	0.10
7801609	PSE15R032SF16-3	32	3	17	M16	22	40	28	14	0.17
7801619	PSE15R033SF16-3	※33	3	17	M16	22	40	28	14	0.18
7801610	PSE15R035SF16-3	※35	3	17	M16	22	40	28	14	0.18
7801611	PSE15R040SF16-4	40	4	17	M16	22	40	28	14	0.20

①②③は部品表の適用インサートの番号に相当します。

※PSE 刃太タイプ

刃太タイプは、シャンク径よりも工具外径の方が大きいため、金型部品などの深い立ち壁加工やポケット加工に最適です。

部品

レンチは付属しません。別途ご購入ください。

※対応するカッター本体についてはこちらをご覧ください。

型番リスト

表示件数

型番

ZDHT11T302FR-NM

ZDHT11T304FR-NM-CK010

ZDHT11T308FR-NM-CK010

ZDHT11T312FR-NM-CK010

ZDHT11T316FR-NM-CK010

ZDHT11T320FR-NM-CK010

ZDHT11T325FR-NM-CK010

ZDHT11T332FR-NM-CK010

ZDHT11T340FR-NM-CK010

ZDHT11T350FR-NM-CK010

ZDKT070302FR-NM-CK010

ZDKT070302SR-GM-XP2040

ZDKT070304FR-NM-CK010

ZDKT070304SR-GL-XC3030

ZDKT070304SR-GL-XP2025

ZDKT070304SR-GL-XP2040

ZDKT070304SR-GL-XP3035

ZDKT070304SR-GM-XC1015

ZDKT070304SR-GM-XC3030

ZDKT070304SR-GM-XP2040

ZDKT070304SR-GM-XP3035

ZDKT070308SR-GL-XC3030

ZDKT070308SR-GL-XP2025

ZDKT070308SR-GL-XP2040

ZDKT070308SR-GL-XP3035

ZDKT070308SR-GM-XC1015

ZDKT070308SR-GM-XC3030

ZDKT070308SR-GM-XP2040

ZDKT070308SR-GM-XP3035

ZDKT11T302FR-NM-CK010

ZDKT11T304ER-SM-XC5040

ZDKT11T304FR-NM-CK010

ZDKT11T304SR-GL-XC3030

ZDKT11T304SR-GL-XP3035

ZDKT11T304SR-GM-XC1015

ZDKT11T304SR-GM-XC3020

ZDKT11T304SR-GM-XC3030

ZDKT11T304SR-GM-XP2025

ZDKT11T304SR-GM-XP2040

ZDKT11T304SR-GM-XP3025

ZDKT11T304SR-GM-XP3035

ZDKT11T308ER-SM-XC5035

ZDKT11T308ER-SM-XC5040

ZDKT11T308FR-NM-CK010

ZDKT11T308SR-GL-XC3020

ZDKT11T308SR-GL-XC3030

ZDKT11T308SR-GL-XP2025

ZDKT11T308SR-GL-XP2040

ZDKT11T308SR-GL-XP3025

ZDKT11T308SR-GL-XP3035

ZDKT11T308SR-GM-XC3020

ZDKT11T308SR-GM-XC3030

ZDKT11T308SR-GM-XP2025

ZDKT11T308SR-GM-XP2040

ZDKT11T308SR-GM-XP3025

ZDKT11T308SR-GM-XP3035

ZDKT11T308SR-GR-XC1015

ZDKT11T308SR-GR-XC3020

ZDKT11T308SR-GR-XC3030

ZDKT11T308SR-GR-XP2040

被削材

材種

呼び

厚さT

(mm)

コーナーR

(mm)

ツールNo

A×B

(mm)

副切れ刃ｂ

(mm)

材質

最小発注数量

非鉄金属	CK010	ZDHT11T302FR-NM	3.5	0.2	7811010	11×6.8	2	超硬	10個
非鉄金属	CK010	ZDHT11T304FR-NM	3.5	0.4	7811024	11×6.8	1.8	超硬	10個
非鉄金属	CK010	ZDHT11T308FR-NM	3.5	0.8	7811014	11×6.8	1.4	超硬	10個
非鉄金属	CK010	ZDHT11T312FR-NM	3.5	1.2	7811015	11×6.8	1.4	超硬	10個
非鉄金属	CK010	ZDHT11T316FR-NM	3.5	1.6	7811017	11×6.8	1.4	超硬	10個
非鉄金属	CK010	ZDHT11T320FR-NM	3.5	2	7811018	11×6.8	1.4	超硬	10個
非鉄金属	CK010	ZDHT11T325FR-NM	3.5	2.5	7811019	11×6.8	1.4	超硬	10個
非鉄金属	CK010	ZDHT11T332FR-NM	3.5	3.2	7811020	11×6.8	0.8	超硬	10個
非鉄金属	CK010	ZDHT11T340FR-NM	3.5	4	7811021	11×6.8	-	超硬	10個
非鉄金属	CK010	ZDHT11T350FR-NM	3.5	5	7811022	11×6.8	-	超硬	10個
非鉄金属	CK010	ZDKT070302FR-NM	2.54	0.2	7811112	8.2×4	1.1	超硬	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT070302SR-GM	2.54	0.2	7813116	8.2×4	1.1	コーティング	10個
非鉄金属	CK010	ZDKT070304FR-NM	2.54	0.4	7811113	8.2×4	0.9	超硬	10個
鋼 / 鋳鉄	XC3030	ZDKT070304SR-GL	2.54	0.4	7825127	8.2×4	0.9	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	XP2025	ZDKT070304SR-GL	2.54	0.4	7826121	8.2×4	0.9	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT070304SR-GL	2.54	0.4	7813117	8.2×4	0.9	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	ZDKT070304SR-GL	2.54	0.4	7814123	8.2×4	0.9	コーティング	10個
鋳鉄	XC1015	ZDKT070304SR-GM	2.54	0.4	7812114	8.2×4	0.9	コーティング	10個
鋼 / 鋳鉄	XC3030	ZDKT070304SR-GM	2.54	0.4	7825128	8.2×4	0.9	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT070304SR-GM	2.54	0.4	7813118	8.2×4	0.9	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	ZDKT070304SR-GM	2.54	0.4	7814124	8.2×4	0.9	コーティング	10個
鋼 / 鋳鉄	XC3030	ZDKT070308SR-GL	2.54	0.8	7825129	8.2×4	0.5	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	XP2025	ZDKT070308SR-GL	2.54	0.8	7826122	8.2×4	0.5	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT070308SR-GL	2.54	0.8	7813119	8.2×4	0.5	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	ZDKT070308SR-GL	2.54	0.8	7814125	8.2×4	0.5	コーティング	10個
鋳鉄	XC1015	ZDKT070308SR-GM	2.54	0.8	7812115	8.2×4	0.5	コーティング	10個
鋼 / 鋳鉄	XC3030	ZDKT070308SR-GM	2.54	0.8	7825130	8.2×4	0.5	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT070308SR-GM	2.54	0.8	7813120	8.2×4	0.5	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	ZDKT070308SR-GM	2.54	0.8	7814126	8.2×4	0.5	コーティング	10個
非鉄金属	CK010	ZDKT11T302FR-NM	3.8	0.2	7811048	11×6.8	2	超硬	10個
ステンレス鋼 / 耐熱合金、チタン合金	XC5040	ZDKT11T304ER-SM	3.8	0.4	7816034	11×6.8	1.8	コーティング	10個
非鉄金属	CK010	ZDKT11T304FR-NM	3.8	0.4	7811049	11×6.8	1.8	超硬	10個
鋼 / 鋳鉄	XC3030	ZDKT11T304SR-GL	3.8	0.4	7825024	11×6.8	1.8	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	ZDKT11T304SR-GL	3.8	0.4	7814024	11×6.8	1.8	コーティング	10個
鋳鉄	XC1015	ZDKT11T304SR-GM	3.8	0.4	7812025	11×6.8	1.8	コーティング	10個
鋼 / 鋳鉄	XC3020	ZDKT11T304SR-GM	3.8	0.4	7827025	11×6.8	1.8	コーティング	10個
鋼 / 鋳鉄	XC3030	ZDKT11T304SR-GM	3.8	0.4	7825025	11×6.8	1.8	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	XP2025	ZDKT11T304SR-GM	3.8	0.4	7826025	11×6.8	1.8	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT11T304SR-GM	3.8	0.4	7813025	11×6.8	1.8	コーティング	10個
鋼 / 鋳鉄	XP3025	ZDKT11T304SR-GM	3.8	0.4	7828025	11×6.8	1.8	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	ZDKT11T304SR-GM	3.8	0.4	7814025	11×6.8	1.8	コーティング	10個
ステンレス鋼 / 耐熱合金、チタン合金	XC5035	ZDKT11T308ER-SM	3.8	0.8	7815031	11×6.8	1.4	コーティング	10個
ステンレス鋼 / 耐熱合金、チタン合金	XC5040	ZDKT11T308ER-SM	3.8	0.8	7816031	11×6.8	1.4	コーティング	10個
非鉄金属	CK010	ZDKT11T308FR-NM	3.8	0.8	7811023	11×6.8	1.4	超硬	10個
鋼 / 鋳鉄	XC3020	ZDKT11T308SR-GL	3.8	0.8	7827026	11×6.8	1.4	コーティング	10個
鋼 / 鋳鉄	XC3030	ZDKT11T308SR-GL	3.8	0.8	7825026	11×6.8	1.4	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	XP2025	ZDKT11T308SR-GL	3.8	0.8	7826026	11×6.8	1.4	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT11T308SR-GL	3.8	0.8	7813026	11×6.8	1.4	コーティング	10個
鋼 / 鋳鉄	XP3025	ZDKT11T308SR-GL	3.8	0.8	7828026	11×6.8	1.4	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	ZDKT11T308SR-GL	3.8	0.8	7814026	11×6.8	1.4	コーティング	10個
鋼 / 鋳鉄	XC3020	ZDKT11T308SR-GM	3.8	0.8	7827032	11×6.8	1.4	コーティング	10個
鋼 / 鋳鉄	XC3030	ZDKT11T308SR-GM	3.8	0.8	7825032	11×6.8	1.4	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	XP2025	ZDKT11T308SR-GM	3.8	0.8	7826032	11×6.8	1.4	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT11T308SR-GM	3.8	0.8	7813032	11×6.8	1.4	コーティング	10個
鋼 / 鋳鉄	XP3025	ZDKT11T308SR-GM	3.8	0.8	7828032	11×6.8	1.4	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	ZDKT11T308SR-GM	3.8	0.8	7814032	11×6.8	1.4	コーティング	10個
鋳鉄	XC1015	ZDKT11T308SR-GR	3.8	0.8	7812033	11×6.8	1.4	コーティング	10個
鋼 / 鋳鉄	XC3020	ZDKT11T308SR-GR	3.8	0.8	7827033	11×6.8	1.4	コーティング	10個
鋼 / 鋳鉄	XC3030	ZDKT11T308SR-GR	3.8	0.8	7825033	11×6.8	1.4	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	ZDKT11T308SR-GR	3.8	0.8	7813033	11×6.8	1.4	コーティング	10個

通常単価(税別) (税込単価)	通常出荷日

4,298円 ( 4,728円 )	1日目
3,725円 ( 4,098円 )	在庫品1日目当日出荷可能
3,308円 ( 3,639円 )	1日目
3,308円 ( 3,639円 )	1日目
3,308円 ( 3,639円 )	1日目
3,308円 ( 3,639円 )	1日目
3,308円 ( 3,639円 )	1日目
3,308円 ( 3,639円 )	1日目
3,308円 ( 3,639円 )	1日目
3,308円 ( 3,639円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,077円 ( 1,185円 )	1日目
1,722円 ( 1,894円 )	1日目
2,698円 ( 2,968円 )	1日目
1,722円 ( 1,894円 )	1日目
1,209円 ( 1,330円 )	1日目
1,209円 ( 1,330円 )	1日目
1,360円 ( 1,496円 )	1日目
1,209円 ( 1,330円 )	1日目
1,209円 ( 1,330円 )	1日目
1,209円 ( 1,330円 )	1日目
1,360円 ( 1,496円 )	1日目
1,209円 ( 1,330円 )	1日目
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
2,698円 ( 2,968円 )	1日目
2,698円 ( 2,968円 )	1日目
1,530円 ( 1,683円 )	1日目
1,209円 ( 1,330円 )	1日目
1,209円 ( 1,330円 )	1日目
1,209円 ( 1,330円 )	1日目
1,360円 ( 1,496円 )	1日目
1,209円 ( 1,330円 )	1日目
1,360円 ( 1,496円 )	10日目
1,209円 ( 1,330円 )	1日目
1,209円 ( 1,330円 )	1日目
1,209円 ( 1,330円 )	1日目
1,360円 ( 1,496円 )	1日目
1,209円 ( 1,330円 )	1日目
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	1日目
1,209円 ( 1,330円 )	1日目
1,209円 ( 1,330円 )	1日目
1,360円 ( 1,496円 )	1日目

基本情報

基本情報

肩削りカッタシリーズPSEのインサートです。被削材、加工形態に合わせてインサート材質、ブレーカ形状が選定可能です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フェニックスシリーズ肩削り用PSEチップのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品フェニックスシリーズ肩削り用PSEチップ	フェニックスシリーズ4コーナ肩削りカッタ用チップ	フェニックスシリーズ 6コーナ肩削りカッタ PSTW用チップ	フェニックスシリーズ正面フライスオクタゴンタイプ用チップ	PFB フェニックスシリーズ仕上げ用ボールエンドミル用チップ	PFR フェニックスシリーズ仕上げ用ラジアスエンドミル用チップ
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	1,077円-	1,000円 -	1,627円 -	2,213円 -	3,639円 -	4,392円 -
通常出荷日	在庫品1日目〜	1日目	1日目	1日目	在庫品1日目〜	在庫品1日目〜
形状（型番頭文字）	その他	S(正方形)	T(正三角形)	その他	その他	その他
逃げ角	D(15°）	D(15°）	N(0°）	その他	その他	その他
利用可能コーナー数	2	4	6	2	その他	その他
切れ刃数	2	4	-	2	2	2
