オーエスジー

フェニックスシリーズ丸駒カッタ用チップ

Name: フェニックスシリーズ丸駒カッタ用チップ
Brand: オーエスジー
SKU: 223005580218
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 1,214円～3,653円

税込単価: 1,335円～4,018円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

OSG-PHENIX　PCR用インサートです。インサートの切欠けに合わせてセッティングが可能です。

4.54.5

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

推奨切削条件表

ランピング加工時の最大傾斜角（E）

切削条件時の注意

推奨切削条件表はショートシャンクタイプにおける推奨値となります。
推奨切削条件表の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

適用被削材

被削材別推奨材質

◎：第一推奨材質 ○：第二推奨材質 NM：アルミニウム合金用 GL：軽・中切削用 GM：中切削用 HR：高硬度鋼用 SM：耐熱合金用

選定サポート情報

丸駒カッタストレートシャンクタイプ PRC SS

Type1

油穴付き

Type2

油穴付き

ツールNo.	呼び	カッタ外径 DCX	外径 DC	刃数 ZEFP	シャンク径 DCON	全長 LF	首下長 LH	重量（kg）	適用インサート	形状タイプ
7800300	PRC10R020SS20-2S	20	10	2	20	130	50	0.27	（1）	1
7800303	PRC10R020SS20-2L	20	10	2	20	180	80	0.38		1
7800301	PRC10R025SS25-3S	25	15	3	25	140	60	0.44		1
7800304	PRC10R025SS25-3L	25	15	3	25	200	120	0.62		1
7800302	PRC10R032SS32-4S	32	22	4	32	150	70	0.80		1
7800305	PRC10R032SS32-4L	32	22	4	32	200	120	1.05		1
7800322	PRC12R024SS25-2S	24	12	2	25	140	60	0.44	（2）	1
7800323	PRC12R024SS25-2L	24	12	2	25	180	100	0.56		1
7800318	PRC12R030SS32-2S	30	18	2	32	150	70	0.75		1
7800319	PRC12R030SS32-2L	30	18	2	32	200	120	0.96		1
7800306	PRC12R032SS32-2S	32	20	2	32	150	70	0.79		1
7800309	PRC12R032SS32-2L	32	20	2	32	200	120	1.04		1
7800320	PRC12R032SS32-3S	32	20	3	32	150	70	0.78		1
7800321	PRC12R032SS32-3L	32	20	3	32	200	120	1.02		1
7800307	PRC12R040SS32-3S	40	28	3	32	150	50	0.88		2
7800310	PRC12R040SS32-3L	40	28	3	32	250	50	1.49		2
7800308	PRC12R050SS42-4S	50	38	4	42	150	50	1.52		2
7800311	PRC12R050SS42-4L	50	38	4	42	250	50	2.58		2
7800324	PRC16R032SS32-2S	32	16	2	32	150	70	0.78	（3）	1
7800325	PRC16R032SS32-2L	32	16	2	32	200	120	1.05		1
7800312	PRC16R040SS32-2S	40	24	2	32	150	50	0.85		2
7800315	PRC16R040SS32-2L	40	24	2	32	250	50	1.46		2
7800313	PRC16R050SS42-3S	50	34	3	42	150	50	0.49		2
7800316	PRC16R050SS42-3L	50	34	3	42	250	50	2.55		2
7800314	PRC16R063SS42-4S	63	47	4	42	150	50	1.63		2
7800317	PRC16R063SS42-4L	63	47	4	42	250	50	2.69		2

丸駒カッタボアタイプ PRC BORE

Type1

油穴付き（パワースクリュー仕様）

Type2

油穴付き

Type3

油穴なし

ツールNo.	呼び	カッタ外径 DCX	外径 DC	刃数 ZEFP	カッタ高さ LF	ボス径 DCSFMS	穴径 DCON	端面キー溝		重量（kg）	適用インサート	形状タイプ
ツールNo.	呼び	カッタ外径 DCX	外径 DC	刃数 ZEFP	カッタ高さ LF	ボス径 DCSFMS	穴径 DCON	幅 KWW	深さ b	重量（kg）	適用インサート	形状タイプ
7800200	PRC12R050M22-4	50	38	4	40	45	22	10.4	6.3	0.27	（2）	2
7800204	PRC12R050M22-5	50	38	5	40	45	22	10.4	6.3	0.79		2
7800201	PRC12R063M22-4	63	51	4	40	50	22	10.4	6.3	0.43		2
7800206	PRC12R063M22-6	63	51	6	40	50	22	10.4	6.3	0.44		2
7800209	PRC12R080M25.4-5	80	68	5	50	60	25.4	9.5	6	0.85		2
7800202	PRC12R080M27-5	80	68	5	50	60	27	12.4	7	0.83		2
7800211	PRC12R080M25.4-8	80	68	8	50	60	25.4	9.5	6	0.93		2
7800207	PRC12R080M27-8	80	68	8	50	60	27	12.4	7	0.92		2
7800210	PRC12R100M31.7-6	100	88	6	50	70	31.75	12.7	8	1.22		3
7800203	PRC12R100M32-6	100	88	6	50	70	32	14.4	8	1.36		2
7800212	PRC12R100M31.7-10	100	88	10	50	70	31.75	12.7	8	1.29		3
7800208	PRC12R100M32-10	100	88	10	50	70	32	14.4	8	1.43		2
7800213	PRC16R050M22-3	50	34	3	40	45	22	10.4	6.3	0.28	（3）	1
7800214	PRC16R063M22-5	63	47	5	40	50	22	10.4	6.3	0.37		2
7800218	PRC16R080M25.4-6	80	64	6	50	60	25.4	9.5	6	0.84		2
7800216	PRC16R080M27-6	80	64	6	50	60	27	12.4	7	0.83		2
7800219	PRC16R100M31.7-7	100	84	7	50	70	31.75	12.7	8	1.20		3
7800217	PRC16R100M32-7	100	84	7	50	70	32	14.4	8	1.32		2

丸駒カッタねじ込みタイプ PRC SF

油穴付き

PRCねじ込みタイプ

ツールNo.	呼び	カッタ外径 DCX	外径 DC	刃数 ZEFP	取付け径 DCON	ねじサイズ CRKS	スパナサイズ	全長 LF	端面径 DCSFMS	重量（kg）	適用インサート
7801700	PRC10R020SF10-2	20	10	2	10.5	M10	14	33	18	0.06	（1）
7801701	PRC10R025SF12-3	25	15	3	12.5	M12	17	35	23	0.09
7801702	PRC10R030SF16-3	30	20	3	17	M16	22	40	28	0.16
7801703	PRC10R032SF16-4	32	22	4	17	M16	22	40	28	0.17
7801704	PRC10R040SF16-4	40	30	4	17	M16	22	40	28	0.21
7801705	PRC12R030SF16-2	30	18	2	17	M16	22	40	28	0.16	（2）
7801706	PRC12R032SF16-3	32	20	3	17	M16	22	40	28	0.16
7801707	PRC12R040SF16-3	40	28	3	17	M16	22	40	28	0.22

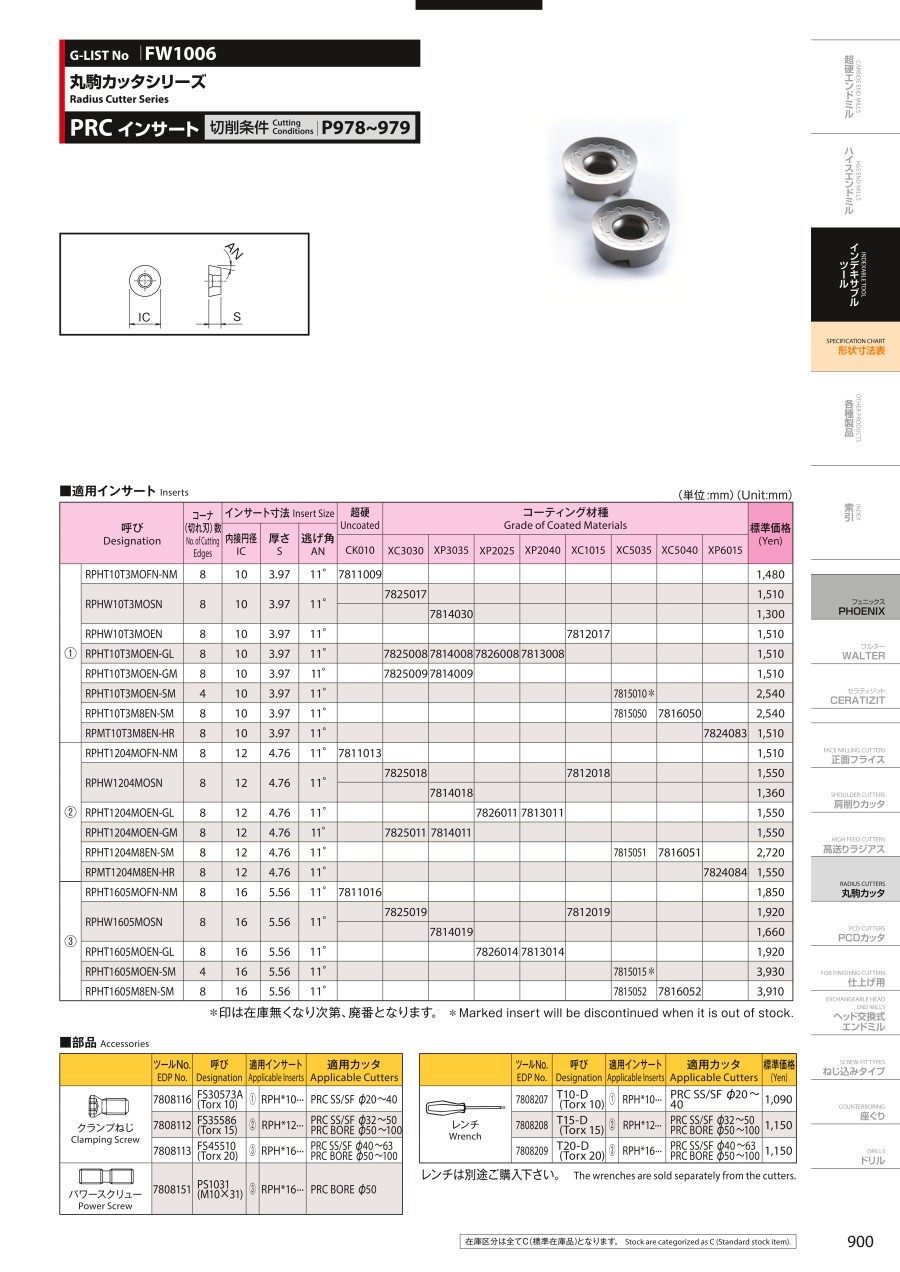

適用インサート

呼び		コーナ（切れ刃）数	インサート寸法			超硬
呼び		コーナ（切れ刃）数	内接円径 IC	厚さ S	逃げ角 AN	CK010
（1）	RPHT10T3MOFN-NM	8	10	3.97	11°	7811009
	RPHW10T3MOSN	8	10	3.97	11°	-
	RPHW10T3MOSN	8	10	3.97	11°	-
	RPHW10T3MOEN	8	10	3.97	11°	-
	RPHT10T3MOEN-GL	8	10	3.97	11°	-
	RPHT10T3MOEN-GM	8	10	3.97	11°	-
	RPHT10T3MOEN-SM	4	10	3.97	11°	-
	RPHT10T3M8EN-SM	8	10	3.97	11°	-
	RPMT10T3M8EN-HR	8	10	3.97	11°	-
（2）	RPHT1204MOFN-NM	8	12	4.76	11°	7811013
	RPHW1204MOSN	8	12	4.76	11°	-
	RPHW1204MOSN	8	12	4.76	11°	-
	RPHT1204MOEN-GL	8	12	4.76	11°	-
	RPHT1204MOEN-GM	8	12	4.76	11°	-
	RPHT1204M8EN-SM	8	12	4.76	11°	-
	RPMT1204M8EN-HR	8	12	4.76	11°	-
（3）	RPHT1605MOFN-NM	8	16	5.56	11°	7811016
	RPHW1605MOSN	8	16	5.56	11°	-
	RPHW1605MOSN	8	16	5.56	11°	-
	RPHT1605MOEN-GL	8	16	5.56	11°	-
	RPHT1605MOEN-SM	4	16	5.56	11°	-
	RPHT1605M8EN-SM	8	16	5.56	11°	-

呼び		コーティング材種
呼び		XC3030	XP3035	XP2025	XP2040	XC1015	XC5035	XC5040	XP6015
（1）	RPHT10T3MOFN-NM	-	-	-	-	-	-	-	-
	RPHW10T3MOSN	7825017	-	-	-	-	-	-	-
	RPHW10T3MOSN	-	7814030	-	-	-	-	-	-
	RPHW10T3MOEN	-	-	-	-	7812017	-	-	-
	RPHT10T3MOEN-GL	7825008	7814008	7826008	7813008	-	-	-	-
	RPHT10T3MOEN-GM	7825009	7814009	-	-	-	-	-	-
	RPHT10T3MOEN-SM	-	-	-	-	-	7815010	-	-
	RPHT10T3M8EN-SM	-	-	-	-	-	7815050	7816050	-
	RPMT10T3M8EN-HR	-	-	-	-	-	-	-	7824083
（2）	RPHT1204MOFN-NM	-	-	-	-	-	-	-	-
	RPHW1204MOSN	7825018	-	-	-	7812018	-	-	-
	RPHW1204MOSN	-	7814018	-	-	-	-	-	-
	RPHT1204MOEN-GL	-	-	7826011	7813011	-	-	-	-
	RPHT1204MOEN-GM	7825011	7814011	-	-	-	-	-	-
	RPHT1204M8EN-SM	-	-	-	-	-	7815051	7816051	-
	RPMT1204M8EN-HR	-	-	-	-	-	-	-	7824084
（3）	RPHT1605MOFN-NM	-	-	-	-	-	-	-	-
	RPHW1605MOSN	7825019	-	-	-	7812019	-	-	-
	RPHW1605MOSN	-	7814019	-	-	-	-	-	-
	RPHT1605MOEN-GL	-	-	7826014	7813014	-	-	-	-
	RPHT1605MOEN-SM	-	-	-	-	-	7815015	-	-
	RPHT1605M8EN-SM	-	-	-	-	-	7815052	7816052	-

（1）～（3）は部品表の適用インサートの番号に相当します。

部品

レンチは別途ご購入下さい。

型番リスト

表示件数

型番

被削材

材種

呼び

被削材詳細

ツールNo

寸法　内接円径B

(mm)

寸法　厚さT

(mm)

材質

最小発注数量

ステンレス鋼 / 耐熱合金、チタン合金	XC5035	RPHT10T3M8EN-SM	耐熱鋼	7815050	10	3.97	コーティング	10個
ステンレス鋼 / 耐熱合金、チタン合金	XC5040	RPHT10T3M8EN-SM	耐熱鋼	7816050	10	3.97	コーティング	10個
鋼 / 鋳鉄	XC3030	RPHT10T3MOEN-GL	-	7825008	10	3.97	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	XP2025	RPHT10T3MOEN-GL	-	7826008	10	3.97	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	RPHT10T3MOEN-GL	-	7813008	10	3.97	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	RPHT10T3MOEN-GL	-	7814008	10	3.97	コーティング	10個
鋼 / 鋳鉄	XC3030	RPHT10T3MOEN-GM	-	7825009	10	3.97	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	RPHT10T3MOEN-GM	-	7814009	10	3.97	コーティング	10個
非鉄金属	CK010	RPHT10T3MOFN-NM	-	7811009	10	3.97	超硬	10個
ステンレス鋼 / 耐熱合金、チタン合金	XC5035	RPHT1204M8EN-SM	耐熱鋼	7815051	12	4.76	コーティング	10個
ステンレス鋼 / 耐熱合金、チタン合金	XC5040	RPHT1204M8EN-SM	耐熱鋼	7816051	12	4.76	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	XP2025	RPHT1204MOEN-GL	-	7826011	12	4.76	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	RPHT1204MOEN-GL	-	7813011	12	4.76	コーティング	10個
鋼 / 鋳鉄	XC3030	RPHT1204MOEN-GM	-	7825011	12	4.76	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	RPHT1204MOEN-GM	-	7814011	12	4.76	コーティング	10個
非鉄金属	CK010	RPHT1204MOFN-NM	-	7811013	12	4.76	超硬	10個
ステンレス鋼 / 耐熱合金、チタン合金	XC5035	RPHT1605M8EN-SM	耐熱鋼	7815052	16	5.56	コーティング	10個
ステンレス鋼 / 耐熱合金、チタン合金	XC5040	RPHT1605M8EN-SM	耐熱鋼	7816052	16	5.56	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金	XP2025	RPHT1605MOEN-GL	-	7826014	16	5.56	コーティング	10個
鋼 / ステンレス鋼 / 耐熱合金、チタン合金 / 高硬度材	XP2040	RPHT1605MOEN-GL	-	7813014	16	5.56	コーティング	10個
非鉄金属	CK010	RPHT1605MOFN-NM	-	7811016	16	5.56	超硬	10個
鋳鉄	XC1015	RPHW10T3MOEN	-	7812017	10	3.97	コーティング	10個
鋼 / 鋳鉄	XC3030	RPHW10T3MOSN	-	7825017	10	3.97	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	RPHW10T3MOSN	-	7814030	10	3.97	コーティング	10個
鋳鉄	XC1015	RPHW1204MOSN	-	7812018	12	4.76	コーティング	10個
鋼 / 鋳鉄	XC3030	RPHW1204MOSN	-	7825018	12	4.76	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	RPHW1204MOSN	-	7814018	12	4.76	コーティング	10個
鋳鉄	XC1015	RPHW1605MOSN	-	7812019	16	5.56	コーティング	10個
鋼 / 鋳鉄	XC3030	RPHW1605MOSN	-	7825019	16	5.56	コーティング	10個
鋼 / ステンレス鋼 / 鋳鉄	XP3035	RPHW1605MOSN	-	7814019	16	5.56	コーティング	10個
鋼 / 鋳鉄 / 高硬度材	XP6015	RPMT10T3M8EN-HR	-	7824083	10	3.97	コーティング	10個
鋼 / 鋳鉄 / 高硬度材	XP6015	RPMT1204M8EN-HR	-	7824084	12	4.76	コーティング	10個

通常単価(税別) (税込単価)	通常出荷日

2,372円 ( 2,609円 )	1日目
2,372円 ( 2,609円 )	1日目
1,250円 ( 1,375円 )	1日目
1,250円 ( 1,375円 )	1日目
1,408円 ( 1,549円 )	1日目
1,250円 ( 1,375円 )	1日目
1,250円 ( 1,375円 )	1日目
1,250円 ( 1,375円 )	1日目
1,382円 ( 1,520円 )	1日目
2,538円 ( 2,792円 )	1日目
2,538円 ( 2,792円 )	1日目
1,281円 ( 1,409円 )	1日目
1,442円 ( 1,586円 )	1日目
1,281円 ( 1,409円 )	1日目
1,281円 ( 1,409円 )	1日目
1,408円 ( 1,549円 )	1日目
3,653円 ( 4,018円 )	1日目
3,653円 ( 4,018円 )	1日目
1,595円 ( 1,755円 )	1日目
1,797円 ( 1,977円 )	1日目
1,722円 ( 1,894円 )	1日目
1,408円 ( 1,549円 )	1日目
1,250円 ( 1,375円 )	1日目
1,214円 ( 1,335円 )	1日目
1,442円 ( 1,586円 )	1日目
1,281円 ( 1,409円 )	1日目
1,269円 ( 1,396円 )	1日目
1,797円 ( 1,977円 )	1日目
1,595円 ( 1,755円 )	1日目
1,543円 ( 1,697円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	1日目
1,281円 ( 1,409円 )	1日目

詳細情報

基本情報

基本情報

OSG-PHENIX　PCR用インサートです。インサートの切欠けに合わせてセッティングが可能です。
