PFR フェニックスシリーズ仕上げ用ラジアスエンドミル用チップ

Name: PFR フェニックスシリーズ仕上げ用ラジアスエンドミル用チップ
Brand: オーエスジー
SKU: 223005580207
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 4,392円～17,691円

税込単価: 4,831円～19,460円

高いコーナR精度、底刃さらい刃付き仕様、特殊処理をhポ度超すことにより刃先強度...

詳細情報を確認する

形状（型番頭文字）
その他
逃げ角
その他
利用可能コーナー数
その他
切れ刃数
2

未確定：候補が146型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

インサートの特長

高いコーナR精度　±8μm
外径許容差　-0.02mm
底刃にさらい刃付き
特殊処理を施すことにより刃先強度が向上

高剛性ボディ

安定加工を実現する高精度・高剛性ボディ
PFBボディの流用が可能
（立壁など切りくずの噛みこみが発生しやすい部分の加工には、クリアランスの大きなPFBボディの使用を推奨）

外形図

推奨切削条件

推奨切削条件表

仕上げ用ラジアスエンドミル PFR

切削条件基準表

標準条件

PFR-ST／PFR-SH

PFR-D

高速仕上げ条件

鋼シャンク

超硬シャンクショートタイプ

超硬ロングシャンク

超硬シャンクエキストラロングタイプ

切削条件時の注意

推奨切削条件表の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

適用被削材

被削材別推奨材質

◎：第一推奨材質 ○：第二推奨材質

※L/D≧5以上にはXP3225を第一推奨します
※断続切削にはXP3310を第一推奨します
*1 アルミニウム合金の第一推奨
*2 グラファイト、CFRPの第一推奨

選定サポート情報

PFR インサート材種一覧

分類	材種	コーティング法	母材硬度（HRA）	コーティング層		特長
分類	材種	コーティング法	母材硬度（HRA）	主成分	膜厚	特長
P	XP3225	PVD	91.5	Cr系	3μm	鋼・ステンレス鋼・鋳鉄加工用材種強じんな超硬母材と広い汎用性に優れたコーティング被膜
P	XP3310	PVD	92.5	SiC含有耐熱強化被膜	3μm	鋼・鋳鉄加工用材種高強度高じん性の超硬母材と耐摩耗性に優れたコーティング被膜の鋳鉄、高硬度鋼専用材種
N	XC4505	CVD	93.0	DIA	12μm	非鉄金属加工用材種微細なダイヤ結晶による、高い被膜強度に優れるコーティング被膜

仕上げ用ラジアスエンドミル

平面

側面

側面

形状削り

鋼シャンク

ツールNo.		呼び	外径 DC	全長 LF	有効長		刃数 ZEFP	シャンク径 DCON	シャンク長 LS	首径 DN
ツールNo.		呼び	外径 DC	全長 LF	首下長 LH	L/D	刃数 ZEFP	シャンク径 DCON	シャンク長 LS	首径 DN
（2）	7832000	PFR-R080SS08-S120	8	120	36	4.5	2	8	84	7.5
（3）	7832001	PFR-R100SS10-S130	10	130	45	4.5	2	10	85	9.5
（4）	7832002	PFR-R120SS12-S130	12	130	54	4.5	2	12	76	11.5
（5）	7832003	PFR-R160SS16-S140	16	140	64	4	2	16	76	15.5
（6）	7832004	PFR-R200SS20-S160	20	160	80	4	2	20	80	19.5
（7）	7832005	PFR-R250SS25-S160	25	160	75	3	2	25	85	24.5
（8）	7832006	PFR-R300SS32-S170	30	170	90	3	2	32	80	29.5
（9）	7832007	PFR-R320SS32-S180	32	180	96	3	2	32	84	31.5

超硬シャンクショートタイプ

ツールNo.		呼び	外径 DC	全長 LF	有効長		刃数 ZEFP	シャンク径 DCON	シャンク長 LS	首径 DN
ツールNo.		呼び	外径 DC	全長 LF	首下長 LH	L/D	刃数 ZEFP	シャンク径 DCON	シャンク長 LS	首径 DN
（1）	7832029	PFR-R060SS06-S80CS	6	80	15	2.5	2	6	65	5.4
（2）	7832030	PFR-R080SS08-S100CS	8	100	20	2.5	2	8	80	7.5
（3）	7832031	PFR-R100SS10-S100CS	10	100	25	2.5	2	10	75	9.5
（4）	7832032	PFR-R120SS12-S110CS	12	110	30	2.5	2	12	80	11.5
（5）	7832033	PFR-R160SS16-S140CS	16	140	40	2.5	2	16	100	15.5
（6）	7832034	PFR-R200SS20-S160CS	20	160	50	2.5	2	20	110	19.5
（7）	7832035	PFR-R250SS25-S160CS	25	160	62.5	2.5	2	25	97.5	24.5
（8）	7832036	PFR-R300SS32-S170CS	30	170	75	2.5	2	32	95	29.5
（9）	7832037	PFR-R320SS32-S180CS	32	180	80	2.5	2	32	100	31.5

超硬シャンクロングタイプ

ツールNo.		呼び	外径 DC	全長 LF	有効長		刃数 ZEFP	シャンク径 DCON	シャンク長 LS	首径 DN
ツールNo.		呼び	外径 DC	全長 LF	首下長 LH	L/D	刃数 ZEFP	シャンク径 DCON	シャンク長 LS	首径 DN
（1）	7832039	PFR-R060SS06-L100CS	6	100	30	5	2	6	70	5.4
（2）	7832040	PFR-R080SS08-L120CS	8	120	40	5	2	8	80	7.5
（3）	7832041	PFR-R100SS10-L130CS	10	130	50	5	2	10	80	9.5
（4）	7832042	PFR-R120SS12-L140CS	12	140	60	5	2	12	80	11.5
（5）	7832043	PFR-R160SS16-L160CS	16	160	72	4.5	2	16	88	15.5
（6）	7832044	PFR-R200SS20-L180CS	20	180	90	4.5	2	20	90	19.5
（7）	7832045	PFR-R250SS25-L200CS	25	200	100	4	2	25	100	24.5
（8）	7832046	PFR-R300SS32-L220CS	30	220	120	4	2	32	100	29.5
（9）	7832047	PFR-R320SS32-L230CS	32	230	128	4	2	32	102	31.5

超硬シャンクエキストラロングタイプ

ツールNo.		呼び	外径 DC	全長 LF	有効長		刃数 ZEFP	シャンク径 DCON	シャンク長 LS	首径 DN
ツールNo.		呼び	外径 DC	全長 LF	首下長 LH	L/D	刃数 ZEFP	シャンク径 DCON	シャンク長 LS	首径 DN
（1）	7832019	PFR-R060SS06-LL120CS	6	120	42	7	2	6	78	5.4
（2）	7832020	PFR-R080SS08-LL140CS	8	140	56	7	2	8	84	7.5
（3）	7832021	PFR-R100SS10-LL150CS	10	150	70	7	2	10	80	9.5
（4）	7832022	PFR-R120SS12-LL160CS	12	160	84	7	2	12	76	11.5
（5）	7832023	PFR-R160SS16-LL200CS	16	200	96	6	2	16	104	15.5
（6）	7832024	PFR-R200SS20-LL240CS	20	240	120	6	2	20	120	19.5
（7）	7832025	PFR-R250SS25-LL260CS	25	260	137.5	5.5	2	25	122.5	24.5
（8）	7832026	PFR-R300SS32-LL290CS	30	290	165	5.5	2	32	125	29.5
（9）	7832027	PFR-R320SS32-LL300CS	32	300	175	5.5	2	32	125	31.5

仕上げ用ラジアスエンドミル

ねじ込みタイプ

ツールNo.		呼び	外径 DC	刃数 ZEFP	取付け径 DCON	ねじサイズ CRKS	スパナサイズ	全長 LF	首径 DN	端面径 DCSFMS
（3）	7832090	PFR-R100SF6	10	2	6.5	M6	7	26	9	9
（4）	7832091	PFR-R120SF6	12	2	6.5	M6	7	26	11	11
（5）	7832092	PFR-R160SF8	16	2	8.5	M8	10	32	15	14.5
（6）	7832093	PFR-R200SF10	20	2	10.5	M10	14	38	19	18
（7）	7832094	PFR-R250SF12	25	2	12.5	M12	17	38	24	23
（8）	7832095	PFR-R300SF16	30	2	17	M16	22	43	29	28
（9）	7832096	PFR-R320SF16	32	2	17	M16	22	43	31	28

部品（適用ボディの番号は、ツールNo.（1）～（9）に相当します。）

レンチは別途ご購入下さい。

型番リスト

表示件数

型番

被削材

材種

呼び

ツールNo

寸法　厚さT

(mm)

材質

チップ径　Dc

(mm)

高さ　H

(mm)

形状タイプ

最小発注数量

非鉄金属	XC4505	PFR060R03-D	7820450	2	0.3	ダイヤモンドコーティング	6	5	-	10個
鋳鉄 / 高硬度材	XP3310	PFR060R03-SH	7820400	2	0.3	コーティング	6	5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR060R03-ST	7820350	2	0.3	コーティング	6	5	汎用タイプ	10個
非鉄金属	XC4505	PFR060R05-D	7820451	2	0.5	ダイヤモンドコーティング	6	5	-	10個
鋳鉄 / 高硬度材	XP3310	PFR060R05-SH	7820401	2	0.5	コーティング	6	5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR060R05-ST	7820351	2	0.5	コーティング	6	5	汎用タイプ	10個
非鉄金属	XC4505	PFR060R10-D	7820452	2	1	ダイヤモンドコーティング	6	5	-	10個
鋳鉄 / 高硬度材	XP3310	PFR060R10-SH	7820402	2	1	コーティング	6	5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR060R10-ST	7820352	2	1	コーティング	6	5	汎用タイプ	10個
鋳鉄 / 高硬度材	XP3310	PFR070R03-SH	7820403	2	0.3	コーティング	7	5.5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR070R03-ST	7820353	2	0.3	コーティング	7	5.5	汎用タイプ	10個
鋳鉄 / 高硬度材	XP3310	PFR070R05-SH	7820404	2	0.5	コーティング	7	5.5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR070R05-ST	7820354	2	0.5	コーティング	7	5.5	汎用タイプ	10個
鋳鉄 / 高硬度材	XP3310	PFR070R10-SH	7820405	2	1	コーティング	7	5.5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR070R10-ST	7820355	2	1	コーティング	7	5.5	汎用タイプ	10個
非鉄金属	XC4505	PFR080R03-D	7820300	2.4	0.3	ダイヤモンドコーティング	8	7	-	10個
鋳鉄 / 高硬度材	XP3310	PFR080R03-SH	7820250	2.4	0.3	コーティング	8	7	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR080R03-ST	7820200	2.4	0.3	コーティング	8	7	汎用タイプ	1個
非鉄金属	XC4505	PFR080R05-D	7820301	2.4	0.5	ダイヤモンドコーティング	8	7	-	10個
鋳鉄 / 高硬度材	XP3310	PFR080R05-SH	7820251	2.4	0.5	コーティング	8	7	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR080R05-ST	7820201	2.4	0.5	コーティング	8	7	汎用タイプ	1個
非鉄金属	XC4505	PFR080R10-D	7820302	2.4	1	ダイヤモンドコーティング	8	7	-	10個
鋳鉄 / 高硬度材	XP3310	PFR080R10-SH	7820252	2.4	1	コーティング	8	7	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR080R10-ST	7820202	2.4	1	コーティング	8	7	汎用タイプ	1個
鋳鉄 / 高硬度材	XP3310	PFR080R20-SH	7820253	2.4	2	コーティング	8	7	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR080R20-ST	7820203	2.4	2	コーティング	8	7	汎用タイプ	1個
非鉄金属	XC4505	PFR100R03-D	7820303	2.6	0.3	ダイヤモンドコーティング	10	8.5	-	10個
鋳鉄 / 高硬度材	XP3310	PFR100R03-SH	7820254	2.6	0.3	コーティング	10	8.5	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR100R03-ST	7820204	2.6	0.3	コーティング	10	8.5	汎用タイプ	1個
非鉄金属	XC4505	PFR100R05-D	7820304	2.6	0.5	ダイヤモンドコーティング	10	8.5	-	10個
鋳鉄 / 高硬度材	XP3310	PFR100R05-SH	7820255	2.6	0.5	コーティング	10	8.5	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR100R05-ST	7820205	2.6	0.5	コーティング	10	8.5	汎用タイプ	1個
非鉄金属	XC4505	PFR100R10-D	7820305	2.6	1	ダイヤモンドコーティング	10	8.5	-	10個
鋳鉄 / 高硬度材	XP3310	PFR100R10-SH	7820256	2.6	1	コーティング	10	8.5	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR100R10-ST	7820206	2.6	1	コーティング	10	8.5	汎用タイプ	1個
鋳鉄 / 高硬度材	XP3310	PFR100R20-SH	7820257	2.6	2	コーティング	10	8.5	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR100R20-ST	7820207	2.6	2	コーティング	10	8.5	汎用タイプ	1個
鋳鉄 / 高硬度材	XP3310	PFR110R03-SH	7820406	2.6	0.3	コーティング	11	8.5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR110R03-ST	7820356	2.6	0.3	コーティング	11	8.5	汎用タイプ	10個
鋳鉄 / 高硬度材	XP3310	PFR110R05-SH	7820407	2.6	0.5	コーティング	11	8.5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR110R05-ST	7820357	2.6	0.5	コーティング	11	8.5	汎用タイプ	10個
鋳鉄 / 高硬度材	XP3310	PFR110R10-SH	7820408	2.6	1	コーティング	11	8.5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR110R10-ST	7820358	2.6	1	コーティング	11	8.5	汎用タイプ	10個
鋳鉄 / 高硬度材	XP3310	PFR110R20-SH	7820409	2.6	2	コーティング	11	8.5	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR110R20-ST	7820359	2.6	2	コーティング	11	8.5	汎用タイプ	10個
非鉄金属	XC4505	PFR120R03-D	7820306	3	0.3	ダイヤモンドコーティング	12	10	-	10個
鋳鉄 / 高硬度材	XP3310	PFR120R03-SH	7820258	3	0.3	コーティング	12	10	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR120R03-ST	7820208	3	0.3	コーティング	12	10	汎用タイプ	1個
非鉄金属	XC4505	PFR120R05-D	7820307	3	0.5	ダイヤモンドコーティング	12	10	-	10個
鋳鉄 / 高硬度材	XP3310	PFR120R05-SH	7820259	3	0.5	コーティング	12	10	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR120R05-ST	7820209	3	0.5	コーティング	12	10	汎用タイプ	1個
非鉄金属	XC4505	PFR120R10-D	7820308	3	1	ダイヤモンドコーティング	12	10	-	10個
鋳鉄 / 高硬度材	XP3310	PFR120R10-SH	7820260	3	1	コーティング	12	10	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR120R10-ST	7820210	3	1	コーティング	12	10	汎用タイプ	1個
鋳鉄 / 高硬度材	XP3310	PFR120R20-SH	7820261	3	2	コーティング	12	10	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR120R20-ST	7820211	3	2	コーティング	12	10	汎用タイプ	1個
鋳鉄 / 高硬度材	XP3310	PFR120R30-SH	7820262	3	3	コーティング	12	10	刃先強化タイプ	1個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR120R30-ST	7820212	3	3	コーティング	12	10	汎用タイプ	1個
鋳鉄 / 高硬度材	XP3310	PFR130R03-SH	7820410	3	0.3	コーティング	13	10	刃先強化タイプ	10個
鋼 / ステンレス鋼 / 非鉄金属 / 耐熱合金、チタン合金	XP3225	PFR130R03-ST	7820360	3	0.3	コーティング	13	10	汎用タイプ	10個

通常単価(税別) (税込単価)	通常出荷日

12,286円 ( 13,515円 )	1日目
4,392円 ( 4,831円 )	1日目
4,392円 ( 4,831円 )	1日目
12,286円 ( 13,515円 )	1日目
4,392円 ( 4,831円 )	1日目
4,392円 ( 4,831円 )	1日目
12,286円 ( 13,515円 )	1日目
4,392円 ( 4,831円 )	1日目
4,392円 ( 4,831円 )	1日目
4,492円 ( 4,941円 )	1日目
4,492円 ( 4,941円 )	1日目
4,492円 ( 4,941円 )	1日目
4,492円 ( 4,941円 )	1日目
4,492円 ( 4,941円 )	1日目
4,492円 ( 4,941円 )	1日目
12,790円 ( 14,069円 )	1日目
6,285円 ( 6,914円 )	1日目
6,285円 ( 6,914円 )	1日目
12,790円 ( 14,069円 )	1日目
6,285円 ( 6,914円 )	1日目
6,285円 ( 6,914円 )	1日目
12,790円 ( 14,069円 )	1日目
6,285円 ( 6,914円 )	1日目
6,285円 ( 6,914円 )	1日目
6,285円 ( 6,914円 )	1日目
6,285円 ( 6,914円 )	1日目
13,926円 ( 15,319円 )	1日目
6,650円 ( 7,315円 )	在庫品1日目当日出荷可能
6,650円 ( 7,315円 )	1日目
13,926円 ( 15,319円 )	1日目
6,650円 ( 7,315円 )	1日目
6,650円 ( 7,315円 )	1日目
13,926円 ( 15,319円 )	1日目
6,650円 ( 7,315円 )	1日目
6,650円 ( 7,315円 )	1日目
6,650円 ( 7,315円 )	1日目
6,650円 ( 7,315円 )	1日目
5,464円 ( 6,010円 )	1日目
5,464円 ( 6,010円 )	1日目
5,464円 ( 6,010円 )	1日目
5,464円 ( 6,010円 )	1日目
5,464円 ( 6,010円 )	1日目
5,464円 ( 6,010円 )	1日目
5,464円 ( 6,010円 )	1日目
5,464円 ( 6,010円 )	1日目
15,289円 ( 16,818円 )	1日目
7,001円 ( 7,701円 )	1日目
7,001円 ( 7,701円 )	1日目
15,289円 ( 16,818円 )	1日目
7,001円 ( 7,701円 )	1日目
7,001円 ( 7,701円 )	1日目
15,289円 ( 16,818円 )	1日目
7,001円 ( 7,701円 )	1日目
7,001円 ( 7,701円 )	1日目
7,001円 ( 7,701円 )	1日目
7,001円 ( 7,701円 )	1日目
7,001円 ( 7,701円 )	1日目
7,001円 ( 7,701円 )	1日目
5,632円 ( 6,195円 )	1日目
5,632円 ( 6,195円 )	1日目

基本情報

基本情報

高いコーナR精度、底刃さらい刃付き仕様、特殊処理をhポ度超すことにより刃先強度が向上したインサートです。良好な加工精度が得られます。

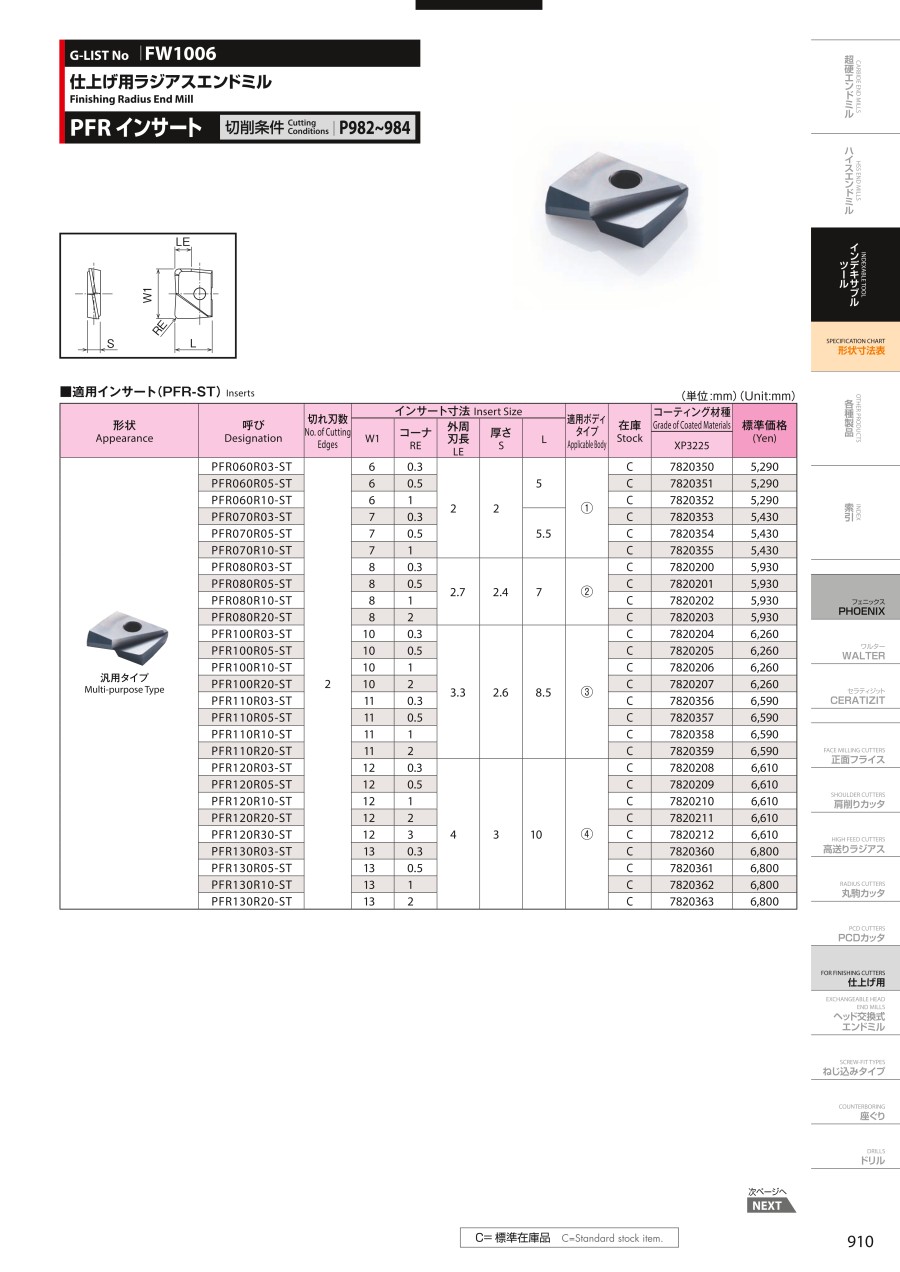

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PFR フェニックスシリーズ仕上げ用ラジアスエンドミル用チップのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

加工用

満足度：5.02023/04/26

金型用の部品として使っています。金型用部品は、たくさんの種類を使用していますが、その中でも群を抜いて精度、加工性共に良く...もっと読む
