溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF

カタログ |

数量スライド割引

通常単価(税別): 4,191円～9,437円

税込単価: 4,610円～10,381円

炭素鋼・合金鋼において切削タップに比べ切りくずトラブルが無く、長寿命な加工が可...

タップ種類
ロールタップ
工具材質
バナジウムハイス
ねじ種類
メートル
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング・表面処理
鋼用
コーティング種類
Vコーティング
被削材詳細
合金鋼(SCM)　最適 / 亜鉛合金鋳物(ZDC)　最適

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
ロールタップのため下穴径を切削タップより大きくする必要があります。切削タップの径と同じ下穴径でご使用になると破損の恐れがあります。詳細は「商品情報」の「ねじ下穴加工推奨径条件」をご参照ください。
画像は代表商品の画像です。型番により商品の形状が異なります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報

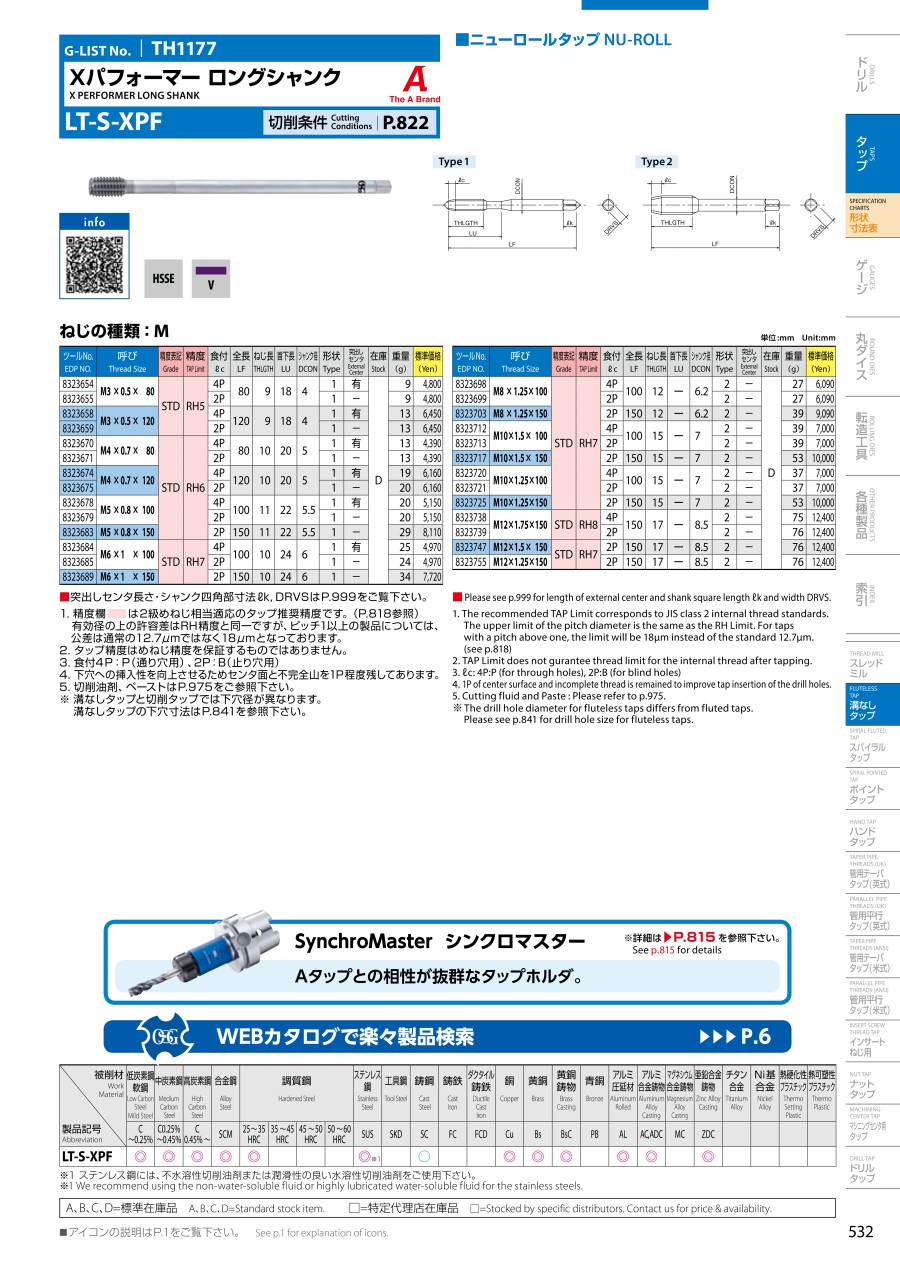

カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

Xパフォーマー（XPF）転造タップシリーズのご紹介

製品の基本仕様・特長

こんなときにはXPF

低トルクで発熱を抑えられるXPFは、大径、高硬度材、MQLでの加工の他に高速、長寿命、高品位加工にも有効です。従来型の転造タップで解消出来ない様々な課題解決に是非お試し下さい。

XPFは全3シリーズ

溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF XPF関連画像

転造タップ使い分けイメージ

従来型の転造タップ（NRT）よりも高硬度材をより速く加工できるS-XPFとLT-S-XPF。高速領域でのご使用にはOIL-S-XPFが最適です。

・硬度・切削速度別選定イメージ

注）ねじサイズM3～M12 の水溶性切削油剤（塩素フリー）、MQL を用いた加工イメージ図です。不水溶性油剤を用いた場合、発火の危険性がある為、切削速度は上図よりも低速となり、20m/min 以下を推奨します。M3 未満、M12 超えの場合は、使用する機械や被削材にもよりますが、上図よりも低い切削速度となります。

最適な切削速度

XPFの加工では、低速加工＝長寿命とは限りません。低速加工では被削材温度が低いため、塑性変形する際の抵抗が大きく、工具の摩耗を早めると考えられます。
工具寿命を伸ばすには、最初に設定した切削速度から上下に振って、耐久性を評価し、最適な切削速度を探し出すことをお勧めします。

・切削速度の違いによる耐久比較

使用工具	OIL-S-XPF M8×1.25（特殊品）
被削材	S50C
下穴	φ7.4×23mm（止り）
ねじ立て長さ	18mm（2.3D）
切削速度	10 ～40m/min
切削油剤	MQL 50cc/h（内部給油）
使用機械	横形マシニングセンタ

特殊品（センタースルー）

最適な切削油剤

潤滑性の高い水溶性切削油剤、または不水溶性切削油剤を推奨します。ただし、切削速度20m/minを超える高速加工の場合は、必ず水溶性切削油剤をご使用下さい（不水溶性油剤は発火の危険性があるため）。

使用機械・ホルダ・ワーク保持について

最大トルク、トルク曲線等、使用機械の性能をご確認の上、ご使用下さい。XPFは従来型の転造タップよりも低トルク仕様となっていますが、大径、高硬度材、高速加工等では、機械のみならずホルダ、ワーク保持状態にも充分な剛性を持たせた環境でご使用下さい。

加工トルクの計算

XPFは従来型の転造タップと比べ、計算上30%トルクを低減できます。
大径加工のトルク（計算値）は以下の表をご参考下さい。

・大径ねじの加工トルク一覧表

呼び	有効径（E）mm	被削材係数（K）
		2	4	8	11	12	14
		AC	ADC	Bs	SS400	S45C	SCM （～ 35HRC）
M18×2.5	16.376	14	28	56	77	84	98
M18×1.5	17.026	5	11	21	29	32	37
M20×2.5	18.376	16	32	63	87	95	110
M20×1.5	19.026	6	12	24	32	35	41
M22×2.5	20.376	17	35	70	96	105	122
M22×1.5	21.026	6	13	26	36	39	45
M24×3	22.051	27	54	109	150	163	191
M24×1.5	23.026	7	14	28	39	43	50
M27×3	25.051	31	62	124	170	186	217
M30×3.5	27.727	47	93	187	256	280	326
M33×3.5	30.727	52	103	207	284	310	362
M36×4	33.402	73	147	293	404	440	514
M42×4.5	39.077	109	217	435	597	652	760
M45×4.5	42.077	117	234	468	643	702	819

※本表は加工トルクの目安であり、加工トルクを保証するものではありません。実際の加工トルクは、切削速度、切削油剤、下穴径など諸条件により変動します。
※水溶性切削油剤（外部給油）を使用した場合の目安です。

表に無いサイズについては、以下の計算式で算出下さい。

＜転造タップの加工トルク計算式＞

従来転造タップ
T=0.09806×K×E×P²

XPFシリーズ
T=0.06864×K×E×P²

例） S-XPF M30×3.5 、SCM440材加工の場合
T=0.06864×14×27.727×3.5≒326 ［N・m］

T ：トルク［N・m］
K ：被削材係数
E ：有効径［mm］
P ：ピッチ［mm］

注）水溶性切削油剤（外部給油）使用時の目安です。
加工環境等により、数値は変化しますのでご注意下さい。

被削材	被削材係数（K）
アルミニウム合金	2
アルミダイキャスト	3 ～4
黄銅	6 ～8
一般構造用鋼	10 ～11
炭素鋼	11 ～12
合金（調質）鋼	13 ～14

バリ対策

低トルク仕様のXPFは従来型の転造タップと比べ、バリの発生を抑えることができます。

使用工具	S-XPF M3×0.5 4P	従来転造タップ M3×0.5 4P
被削材	真鍮
下穴	φ2.76×3mm（通り）
ねじ立て長さ	3mm
切削速度	非公開
切削油剤	不溶性切削油剤
使用機械	専用機

溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF 性能・試験情報関連画像1

溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF 性能・試験情報関連画像2

面取りは60°がおすすめ

溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF 性能・試験情報関連画像3

口元端面、面取りしない場合

溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF 性能・試験情報関連画像4

口元端面、面取りした場合

転造タップは塑性変形によりねじ山を成形するため、ワークの口元・端面に面取りが
ない場合、かえりが生じます。かえりやひげ・バリの発生を抑えるには、
60°～70°の角度で面取りを行うことをお勧めします。

またドリル加工の都合で、118°の面取りが必要な場合は、面取り端面の直径を、
ねじサイズ+2ピッチ分にすればかえりを抑制できます。例：M10×1.5の場合、
10mm+（1.5×2）=13mm

ねじ山形の違い

溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF 性能・試験情報関連画像5

転造タップで加工されためねじの山頂は、割れ込みを持った形状になります。
（写真参照）

溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF 性能・試験情報関連画像6

製品特長紹介動画

外形図

推奨切削条件

推奨切削条件表

溝なしタップシリーズ Xパフォーマーロングシャンク LT-S-XPF 切削条件表

切削条件時の注意

注：この切削条件基準法は、水溶性切削油剤（塩素フリー）を使用する場合のものです。
：M24以上のサイズは、上記切削条件基準表の70%以下での加工を推奨します。
*1：ステンレス鋼は不水溶性切削油剤または潤滑性の良い水溶性切削油剤をご使用下さい。

適用被削材

アルミニウム合金
アルミダイキャスト
黄銅
一般構造用鋼
炭素鋼
合金（調質）鋼

ねじ下穴加工推奨径条件

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

精度（等級）

全長

(mm)

首下長

(mm)

シャンク径

(mm)

ツールNo.

突き出しセンタ

CADデータ有無

最小発注数量

M3	0.5	RH5	80	18	4	8323655	-	2D/3D	1個
M3	0.5	RH5	120	18	4	8323659	-	2D/3D	1個
M3	0.5	RH5	80	18	4	8323654	有	-	1個
M3	0.5	RH5	120	18	4	8323658	有	-	1個
M4	0.7	RH6	80	20	5	8323671	-	2D/3D	1個
M4	0.7	RH6	120	20	5	8323675	-	2D/3D	1個
M5	0.8	RH6	100	22	5.5	8323679	-	2D/3D	1個
M5	0.8	RH6	150	22	5.5	8323683	-	2D/3D	1個
M4	0.7	RH6	80	20	5	8323670	有	-	1個
M4	0.7	RH6	120	20	5	8323674	有	-	1個
M5	0.8	RH6	100	22	5.5	8323678	有	-	1個
M6	1	RH7	100	24	6	8323685	-	2D/3D	1個
M6	1	RH7	150	24	6	8323689	-	2D/3D	1個
M8	1.25	RH7	100	-	6.2	8323699	-	2D/3D	1個
M8	1.25	RH7	150	-	6.2	8323703	-	2D/3D	1個
M10	1.5	RH7	100	-	7	8323713	-	2D/3D	1個
M10	1.5	RH7	150	-	7	8323717	-	2D/3D	1個
M10	1.25	RH7	100	-	7	8323721	-	2D/3D	1個
M10	1.25	RH7	150	-	7	8323725	-	2D/3D	1個
M12	1.5	RH7	150	-	8.5	8323747	-	2D/3D	1個
M12	1.25	RH7	150	-	8.5	8323755	-	2D/3D	1個
M6	1	RH7	100	24	6	8323684	有	-	1個
M8	1.25	RH7	100	-	6.2	8323698	-	2D/3D	1個
M10	1.5	RH7	100	-	7	8323712	-	2D/3D	1個
M10	1.25	RH7	100	-	7	8323720	-	2D/3D	1個
M12	1.75	RH8	150	-	8.5	8323739	-	2D/3D	1個
M12	1.75	RH8	150	-	8.5	8323738	-	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

4,427円 ( 4,870円 )	1日目
5,787円 ( 6,366円 )	10日目
4,427円 ( 4,870円 )	1日目
5,787円 ( 6,366円 )	1日目
4,191円 ( 4,610円 )	1日目
5,539円 ( 6,093円 )	1日目
4,650円 ( 5,115円 )	1日目
7,278円 ( 8,006円 )	1日目
4,191円 ( 4,610円 )	1日目
5,539円 ( 6,093円 )	1日目
4,650円 ( 5,115円 )	1日目
4,534円 ( 4,987円 )	1日目
6,912円 ( 7,603円 )	1日目
5,451円 ( 5,996円 )	1日目
8,169円 ( 8,986円 )	1日目
6,270円 ( 6,897円 )	1日目
8,726円 ( 9,599円 )	1日目
6,270円 ( 6,897円 )	1日目
8,726円 ( 9,599円 )	1日目
9,437円 ( 10,381円 )	1日目
9,437円 ( 10,381円 )	1日目
4,534円 ( 4,987円 )	1日目
5,451円 ( 5,996円 )	1日目
6,270円 ( 6,897円 )	1日目
6,270円 ( 6,897円 )	1日目
8,818円 ( 9,700円 )	1日目
9,437円 ( 10,381円 )	1日目

詳細情報

基本情報

基本情報

炭素鋼・合金鋼において切削タップに比べ切りくずトラブルが無く、長寿命な加工が可能です。特に自動車関連のスチール鍛造部品への加工に威力を発揮します。
【仕様】
・形状：ロールタップ
・ネジ種類：メートル
・被削材：低炭素鋼（C含有量0.25％未満）［◎］／中炭素鋼（C含有量0.25～0.45％）［◎］／高炭素鋼（C含有量0.45％超）［◎］／合金鋼（SCM）［◎］／ステンレス鋼（SUS）［◎］／調質鋼（25～35HRC）［◎］／鋳鋼（SC）［○］／銅（Cu）［◎］／黄銅（Bs）［◎］／黄銅鋳鉄（BsC）［◎］／アルミ圧延材（AL）［◎］／アルミ合金鋳物（AC、ADC）［◎］／亜鉛合金鋳物（ZDC）［◎］

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
ロールタップのため下穴径を切削タップより大きくする必要があります。切削タップの径と同じ下穴径でご使用になると破損の恐れがあります。詳細は「商品情報」の「ねじ下穴加工推奨径条件」をご参照ください。
画像は代表商品の画像です。型番により商品の形状が異なります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
