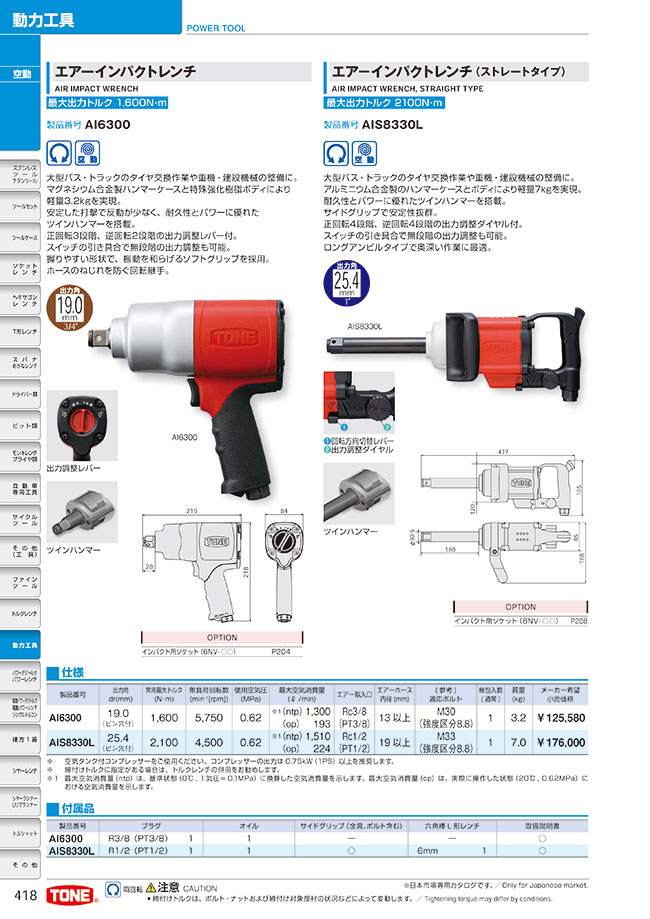

エアーインパクトレンチ AI6300

INDEX

製品特長・仕様

製品の基本仕様・特長

外観

ツインハンマー

仕様

• ※ 空気タンク付コンプレッサーをご使用ください。コンプレッサーの出力は0.75kW（1PS）以上を推奨します。
• ※ 締付けトルクに指定がある場合は、トルクレンチの併用を勧める。
• ※1 最大空気消費量（ntp）は、基準状態（0℃、1気圧= 0.1MPa）に換算した空気消費量を示す。最大空気消費量（op）は、実際に操作した状態（20℃、0.62MPa）における空気消費量を示す。
• ※2 適応ボルトは自動車用ホイールナットを想定。

特長

• 出力角19.0mm（3/4sq.）の軽量エアーインパクトレンチ。
• 最大出力トルク：1,600N・m。

スイッチ

引き具合で微妙な出力調整が可能

左右出力調整レバー

[F]正（右）回転：3段階調整
[R]逆（左）回転：2段階調整

回転継手

ホースのねじれを防止

ソフトグリップ

握りやすい形状で振動を和らげる

外形図

寸法図

使用方法・使用事例

• レンチを取り回せない狭い場所でのボルト・ナットの着脱作業に
• たくさんのボルト・ナットの着脱作業に

注意・禁止事項

警告

• 使用前に必ず、取扱説明書をお読みください。
• エアーコンプレッサー以外の動力源を使用しないでください。
• 使用中はソケットなどの回転物に手や顔を近づけないでください。
• 使用中は、レンチ本体を確実に保持してください。
• ガソリン・ガス・シンナー・ベンジンなど引火性危険物がある場所では、使用しないでください。
• 適正なエアーホースを使用してください。
• エアーホースの取付具は、確実に取り付けてください。
• エアーホースは、定期的に点検してください。
• 使用空気圧は仕様欄に記載の圧力で使用してください。
• ソケットは、取扱説明書に従って確実に取り付けてください。
• ソケットは、インパクト用ソケット（動力工具用ソケット）を使用してください。
• レンチ本体や付属品は、その能力範囲内で使用してください。
• 必要以外の無負荷運転をしないでください。
• 注油時の無負荷運転は、ソケットをレンチ本体から外した状態で行ってください。
• 分解・改造をしないでください。
• 保護めがねや防具を使用してください。

注意

• 使用中は、騒音からの保護のため、耳栓などの防音具を着用してください。
• 作業する場所の安全を確認してください。
• 作業に適した機種選定をしてください。
• 付属品、ソケット、アタッチメント類はTONE社指定の規格のものを使用してください。
• エアーホースは乱暴に扱わないでください。
• モータの排気口の通風を良くしてください。
• 排気の方向に注意してください。
• 騒音に関する法・条例を守ってください。
• 締付けトルクは、ボルト・ナットおよび締付け対象部材の状況などによって変動します。
