TONE

インパクト用エクステンションソケット 4AEX-L100

カタログ |

通常単価(税別): 3,085円～3,785円

税込単価: 3,394円～4,164円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

六角ボルト・ナットの締付け・緩め作業用インパクトソケット。【特長】・12.7mm差込ロングタイプソケ...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

二面幅寸法(S寸法)

対辺寸法

(mm)

JANコード

トラスココード

質量(g)

二面幅部外径(D1寸法)

(mm)

最大外径(D1orD2寸法)

(mm)

二面幅部深さ（L1寸）

(mm)

貫通穴内径(d寸)

(mm)

質量

(g)

最小発注数量

13	13	4953488221886	810-9503	190	21	25	11	14	190	1個
14	14	4953488221701	810-9507	195	22	25	12	14	195	1個
15	15	4953488221497	810-9423	205	23.0	25	12	14	205	1個
16	16	4953488221695	810-9427	210	24	25	12	14	210	1個
17	17	4953488221503	810-9431	240	26	26	13	16	240	1個
18	18	4953488221688	810-9511	245	27	27	13	16	245	1個
19	19	4953488221510	810-9515	255	28	28	14	16	255	1個
21	21	4953488221671	810-9519	260	30.5	30.5	15	16	260	1個
22	22	4953488221657	810-9523	265	32	32	15	16	265	1個
24	24	4953488221640	810-9527	280	34.5	34.5	16	16	280	1個

通常単価(税別) (税込単価)	通常出荷日

3,085円 ( 3,394円 )	5日目
3,085円 ( 3,394円 )	5日目
3,185円 ( 3,504円 )	5日目
3,185円 ( 3,504円 )	在庫品1日目当日出荷可能
3,185円 ( 3,504円 )	5日目
3,385円 ( 3,724円 )	在庫品1日目当日出荷可能
3,385円 ( 3,724円 )	5日目
3,585円 ( 3,944円 )	5日目
3,685円 ( 4,054円 )	1日目
3,785円 ( 4,164円 )	5日目

基本情報

六角ボルト・ナットの締付け・緩め作業用インパクトソケット。
【特長】
・12.7mm差込ロングタイプソケット。全長100mm。
・インパクトレンチ・動力工具用。
・産ラインでの作業性向上に奥まった箇所、狭い箇所にあるボルト・ナットの締付け、緩め作業に最適。
・サイズに応じて軸部の径を最適化することで、軽量化を実現。
【用途】
・生産ライン・機械の組立・整備・自動車・バイクのメンテナンス。

商品仕様

製品特長・仕様

製品の基本仕様・特長

4AEX-10L100の外観

4AEX-24L100の外観

規格表

型番	二面幅寸法（mm）S	寸法（mm）D₁	寸法（mm）L₁	寸法（mm）L	寸法（mm）d	質量（g）	ピン適応製品番号	Oリング適応製品番号
4AEX-10L100	10	16.0	9	100	12	155	PIN3522S	RINGP22AS
4AEX-12L100	12	19.5	11	100	14	185	PIN3522S	RINGP22AS
4AEX-13L100	13	21.0	11	100	14	190	PIN3522S	RINGP22AS
4AEX-14L100	14	22.0	12	100	14	195	PIN3522S	RINGP22AS
4AEX-15L100	15	23.0	12	100	14	205	PIN3522S	RINGP22AS
4AEX-16L100	16	24.0	12	100	14	210	PIN3522S	RINGP22AS
4AEX-17L100	17	26.0	13	100	16	240	PIN3522S	RINGP22AS
4AEX-18L100	18	27.0	13	100	16	245	PIN3522S	RINGP22AS
4AEX-19L100	19	28.0	14	100	16	255	PIN3522S	RINGP22AS
4AEX-21L100	21	30.5	15	100	16	260	PIN3522S	RINGP22AS
4AEX-22L100	22	32.0	15	100	16	265	PIN3522S	RINGP22AS
4AEX-24L100	24	34.5	16	100	16	280	PIN3522S	RINGP22AS

外形図

4AEX-L100の寸法図

注意・禁止事項

警告

危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。

注意

工具は本来の使用目的以外には使用しないでください。
使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
ボルト・ナットのサイズに合ったものを使用してください。
ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
インパクトレンチを回転させながらナットに差し込まないでください。
ジョイントはエクステンションバーに比べると約半分の強さです。
アタッチメント類を2ヶ以上連結しないでください。
錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図4）

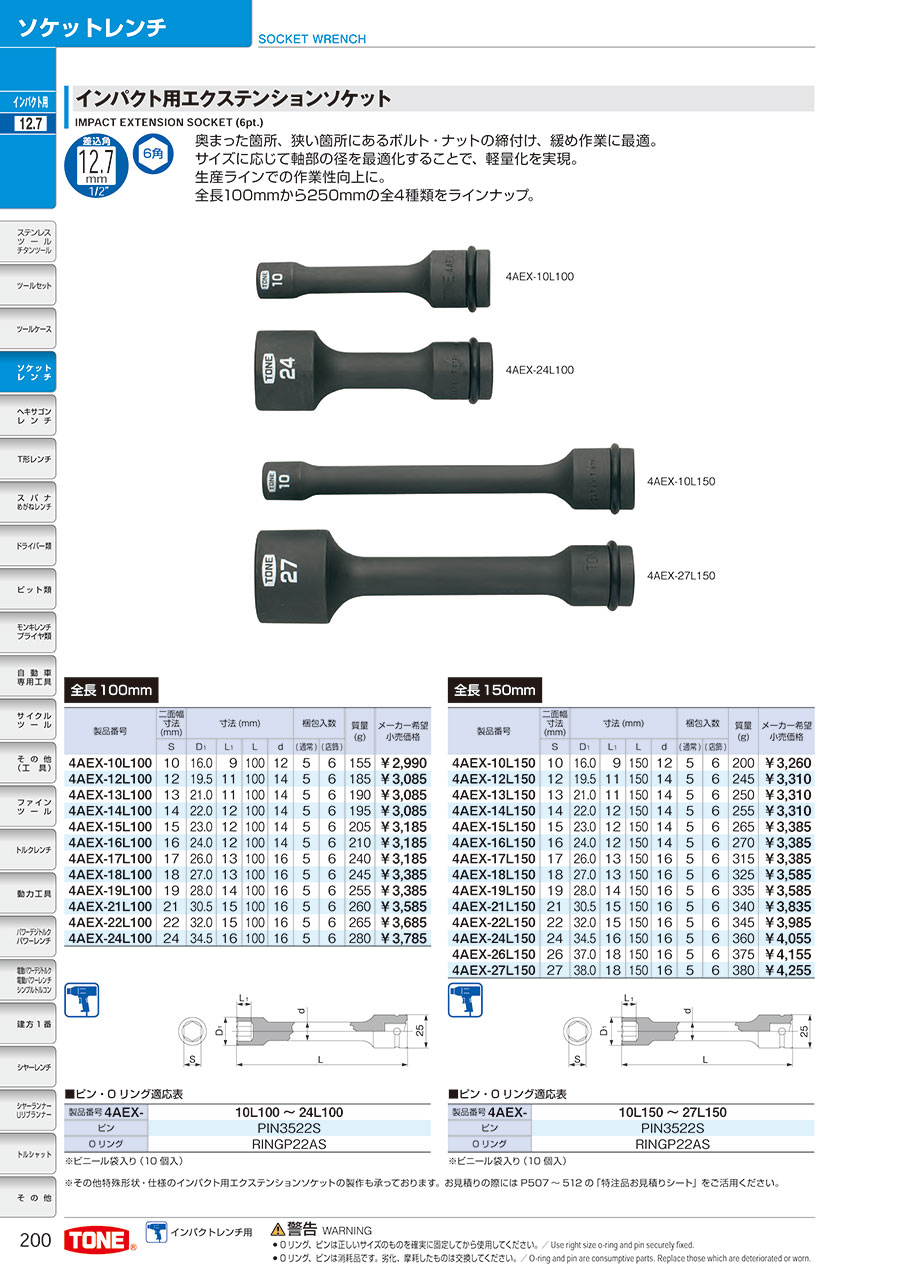

カタログ
