TONE

インパクト用エクステンションソケット 3AEX-L200

インパクト用エクステンションソケット 3AEX-L200
通常単価(税別)
3,185円～3,660円特別価格
税込単価
3,504円～4,026円特別価格
一部SALE 2026.02.28まで
通常出荷日：在庫品1日目～5日目一部当日出荷可能

六角ボルト・ナットの締付け・緩め作業用インパクトソケット。【特長】・9.5ｍｍ差込のロングタイプソケッ...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    3AEX-06L200
    3AEX-08L200
    3AEX-10L200
    3AEX-12L200
    3AEX-13L200
    3AEX-14L200
    3AEX-15L200
    3AEX-16L200
    3AEX-18L200
    3AEX-19L200

    二面幅寸法(S寸法)

    対辺寸法

    (mm)

    JANコード

    トラスココード

    質量(g)

    二面幅部外径(D1寸法)

    (mm)

    最大外径(D1orD2寸法)

    (mm)

    二面幅部深さ（L1寸）

    (mm)

    貫通穴内径(d寸)

    (mm)

    質量

    (g)

    		最小発注数量
    6
    6
    4953488221145
    810-9437
    118
    10.0
    19
    5
    8
    118
    1個
    8
    8
    4953488221121
    810-9445
    125
    13
    19
    6
    8
    125
    1個
    10
    10
    4953488221114
    810-9449
    155
    15.5
    19
    8
    10
    155
    1個
    12
    12
    4953488221107
    810-9453
    215
    19
    19
    9
    12
    215
    1個
    13
    13
    4953488221091
    810-9457
    220
    20
    20
    9
    12
    220
    1個
    14
    14
    4953488221084
    810-9461
    225
    21
    21
    10
    12
    225
    1個
    15
    15
    4953488221077
    810-9465
    275
    22
    22
    10
    14.3
    275
    1個
    16
    16
    4953488221060
    810-9469
    290
    24
    24
    11
    14.3
    290
    1個
    18
    18
    4953488221046
    810-9477
    300
    26
    26
    13
    14.3
    300
    1個
    19
    19
    4953488221039
    810-9481
    305
    27
    27
    13
    14.3
    305
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,185円
    ( 3,504円 )
    5日目
    3,185円3,089円
    ( 3,398円 )
    在庫品1日目当日出荷可能
    3,260円
    ( 3,586円 )
    5日目
    3,260円
    ( 3,586円 )
    5日目
    3,260円
    ( 3,586円 )
    5日目
    3,260円3,162円
    ( 3,478円 )
    在庫品1日目当日出荷可能
    3,385円
    ( 3,724円 )
    5日目
    3,385円
    ( 3,724円 )
    5日目
    3,660円
    ( 4,026円 )
    5日目
    3,660円
    ( 4,026円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    六角ボルト・ナットの締付け・緩め作業用インパクトソケット。
    【特長】
    ・9.5ｍｍ差込のロングタイプソケットで全長200mm。
    ・インパクトレンチ・動力工具用。
    ・奥まった箇所、狭い箇所にあるボルト・ナットの締付け、緩め作業に最適。
    ・サイズに応じて軸部の径を最適化することで、軽量化を実現。
    ・生産ラインでの作業性向上に。
    ・全長100mmから250mmの全4種類をラインナップ。
    【用途】
    ・生産ライン・機械の組立・整備・自動車・バイクのメンテナンス。

    商品仕様

    製品特長・仕様

    製品の基本仕様・特長

    3AEX-06L200の外観

    3AEX-06L200の外観

    3AEX-19L200の外観

    3AEX-19L200の外観

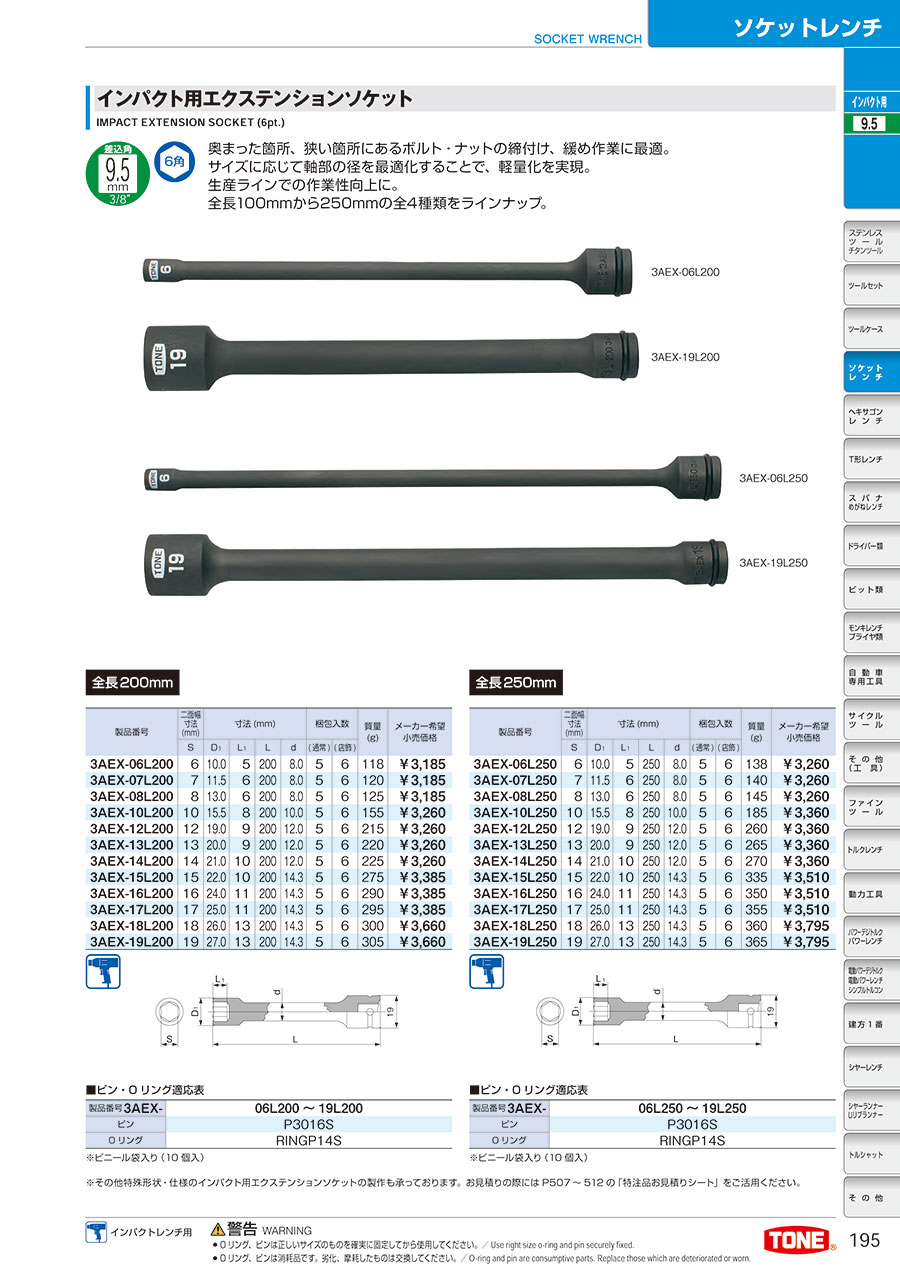

    規格表

    型番二面幅寸法
    （mm）S    		寸法
    （mm）D1    		寸法
    （mm）L1    		寸法
    （mm）L    		寸法
    （mm）d    		質量
    （g）    		ピン適応
    製品番号    		Oリング適応
    製品番号
    3AEX-06L200610.052008.0118PIN3016SRINGP14S
    3AEX-07L200711.562008.0120PIN3016SRINGP14S
    3AEX-08L200813.062008.0125PIN3016SRINGP14S
    3AEX-10L2001015.5820010.0155PIN3016SRINGP14S
    3AEX-12L2001219.0920012.0215PIN3016SRINGP14S
    3AEX-13L2001320.0920012.0220PIN3016SRINGP14S
    3AEX-14L2001421.01020012.0225PIN3016SRINGP14S
    3AEX-15L2001522.01020014.3275PIN3016SRINGP14S
    3AEX-16L2001624.01120014.3290PIN3016SRINGP14S
    3AEX-17L2001725.01120014.3295PIN3016SRINGP14S
    3AEX-18L2001826.01320014.3300PIN3016SRINGP14S
    3AEX-19L2001927.01320014.3305PIN3016SRINGP14S

    外形図

    3AEX-L200の寸法図

    3AEX-L200の寸法図

    注意・禁止事項

    警告
    • 危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
    • 回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
    • Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
    • Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。
    注意
    • 工具は本来の使用目的以外には使用しないでください。
    • 使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
    • ボルト・ナットのサイズに合ったものを使用してください。
    • ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
    • インパクトレンチを回転させながらナットに差し込まないでください。
    • ジョイントはエクステンションバーに比べると約半分の強さです。
    • アタッチメント類を2ヶ以上連結しないでください。
    • 錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図4）
    インパクト用エクステンションソケット 3AEX-L200

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
