TONE

アンカーボルト用ソケット（12角） 8AD-L200

カタログ |

数量スライド割引

通常単価(税別): 21,624円～59,301円

税込単価: 23,786円～65,231円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：在庫品1日目

建築基礎工事のアンカーボルト締結ソケット。【特長】・25.4mm差込、全長20...

用途
インパクト用
ソケット形状
12角
差込角（電動ドリルの場合は、軸寸法）(mm)
25.4
差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)
1
全長(L寸法) (mm)
200
単品・セット区分
単品ソケット
全長
200

未確定：候補が11型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

二面幅寸法(S寸法)

対辺寸法

(mm)

JANコード

トラスココード

質量(g)

二面幅部外径(D1寸法)

(mm)

最大外径(D1orD2寸法)

(mm)

二面幅部深さ（L1寸）

(mm)

貫通穴内径(d寸)

(mm)

質量

(g)

最小発注数量

46	46	4953488260359	810-9638	2020	69	69	27	32	2020	1個
50	50	4953488407860	-	2660	74	74	30	38	2660	1個
55	55	4953488260366	810-9639	2660	80	80	32	38	2660	1個
60	60	4953488407877	-	2990	86	86	43	41	2990	1個
65	65	4953488260373	810-9640	3150	95	95	35	44	3150	1個
70	70	4953488407884	-	3560	100	100	49	46	3560	1個
75	75	4953488260380	810-9641	3500	104	104	39	50	3500	1個
80	80	4953488407891	-	4130	111	111	55	52	4130	1個
85	85	4953488260397	810-9642	4760	118	118	46	61	4760	1個
90	90	4953488407907	-	4880	124	124	60	62	4880	1個
95	95	4953488260342	810-9643	5250	130	130	45	70	5250	1個

通常単価(税別) (税込単価)	通常出荷日

28,611円 ( 31,472円 )	5日目
21,624円 ( 23,786円 )	5日目
31,581円 ( 34,739円 )	2日目
23,869円 ( 26,256円 )	5日目
35,541円 ( 39,095円 )	5日目
27,011円 ( 29,712円 )	5日目
41,481円 ( 45,629円 )	5日目
32,000円 ( 35,200円 )	5日目
49,401円 ( 54,341円 )	5日目
38,501円 ( 42,351円 )	5日目
59,301円 ( 65,231円 )	5日目

基本情報

建築基礎工事のアンカーボルト締結ソケット。
【特長】
・25.4mm差込、全長200mm。
・建築の基礎工事に重要なアンカーボルト締結用のソケット。
・通常ソケットでは届かない深い場所や、ねじ部が長く突き出たボルトの締結作業に最適。
【用途】
・建築用、アンカーボルト締結用。

商品仕様

製品特長・仕様

製品の基本仕様・特長

差込角：25.4mm
形状：12角

※本製品は特許登録済みです。

ピン・Oリング適応表（旧タイプ）

製品番号 8AD-	46L200・55L200	65L200・75L200・85L200・95L200
ピン	PIN5547S	PIN5560S
Oリング	RINGW30S	RINGW34S

ピン・Oリング適応表（新タイプ、Oリング仮置き溝付）

製品番号 8AD-	46L200 ～ 95L200
ピン	P4040S
Oリング	RAS326S

規格表

型番	二面幅寸法（mm）S	寸法（mm） D₁	寸法（mm） D₂	寸法（mm） L₁	寸法（mm） L	寸法（mm） d	質量（g）
8AD-46L200	46	69	55	27	200	32	2,020
8AD-50L200	50	74	55	30	200	38	2,660
8AD-55L200	55	80	55	32	200	38	2,660
8AD-60L200	60	86	55	43	200	41	2,990
8AD-65L200	65	95	65	35	200	44	3,150
8AD-70L200	70	100	60	49	200	46	3,560
8AD-75L200	75	104	65	39	200	50	3,500
8AD-80L200	80	111	60	55	200	52	4,130
8AD-85L200	85	118	65	46	200	61	4,760
8AD-90L200	90	124	60	60	200	62	4,880
8AD-95L200	95	130	65	45	200	70	5,250

外形図

寸法図

使用方法・使用事例

使用例

注意・禁止事項

Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。

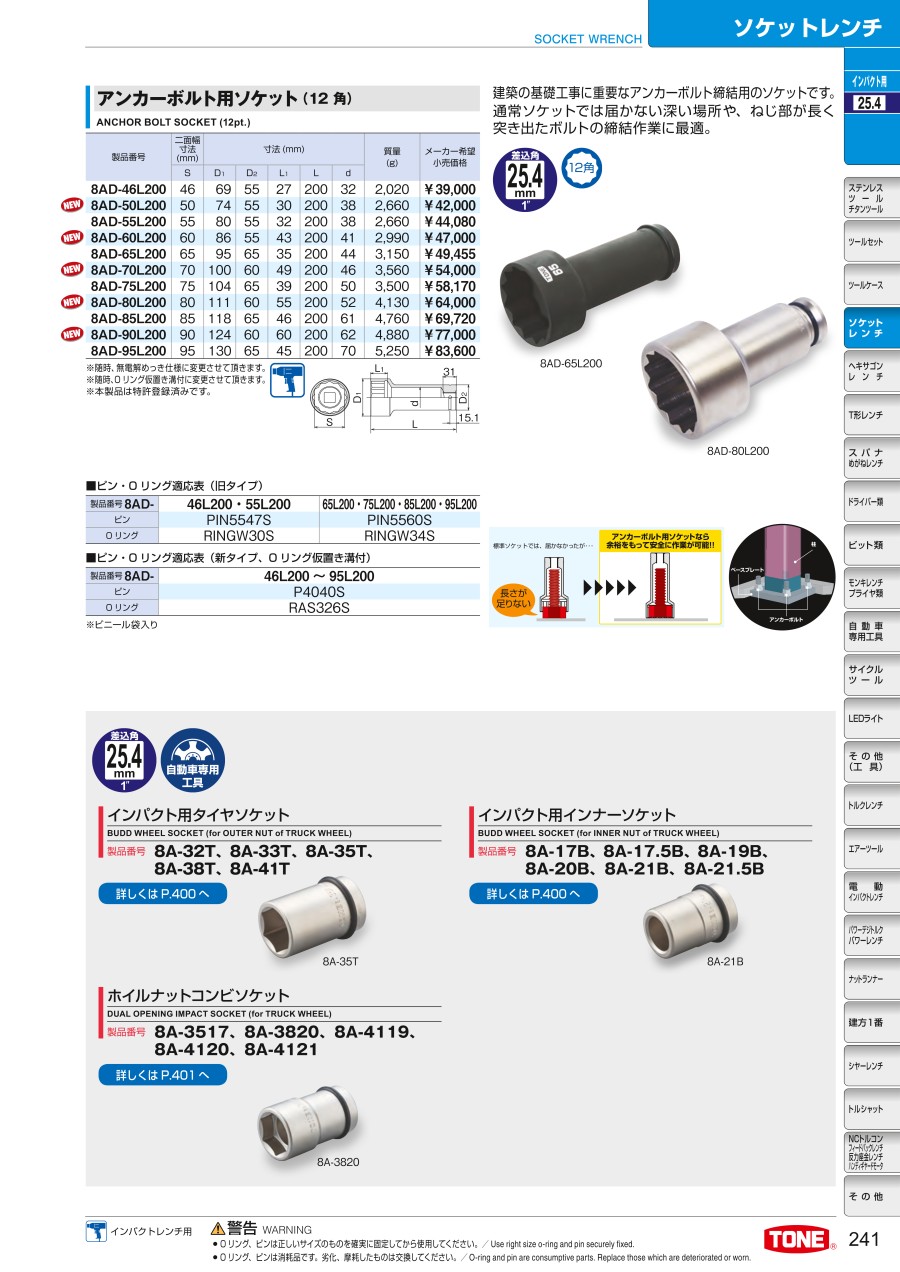

カタログ

カタログ (見開き版)

商品担当おすすめ

TONE
ヘキサゴンソケットレンチセット 400M
ヘキサゴンソケットとラチェットハンドル、エクステンションバーをコンパクトにセット。頑強なメタルケース入りで保管も安心。
TONE
ソケットレンチセット 1800M
小形機械装置などの取付け整備に必要な工具をコンパクトなケースにまとめたセット。w206× d117× h45mmのサイズで収納鬼も便利。
KTC（京都機械工具）
ソケットレンチセット（6角タイプ・差込角6.3mm）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
