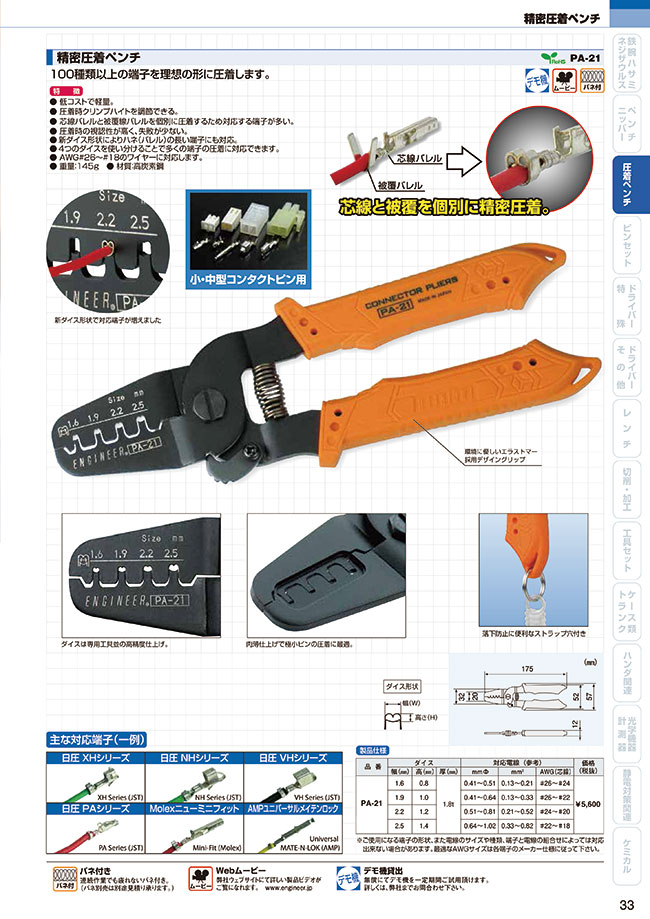

精密圧着ペンチ PA-21

製品特長・仕様

製品の基本仕様・特長

●特長

ダイスは専用工具並の高精度仕上げ。　

肉薄仕上げで極小ピンの圧着に最適。

芯線・被覆共に高精度圧着が可能。

ハネ（バレル）の長い端子にも対応。
（ニューミニフィット他）

落下防止に便利なストラップ穴付き。

連続作業でも疲れないバネ付き。

●仕様

（mm）

上記は芯線を圧着する際のダイス選定の目安。

●主な対応端子（一例）

日圧XHシリーズ、日圧NHシリーズ、日圧VHシリーズ、日圧PAシリーズ、Molexニューミニフィット、AMPユニバーサルメイテンロック

外形図

ダイス形状

PA-21

使用方法・使用事例

使用例

【100種類以上の端子を圧着可能】精密圧着ペンチ／PA-21

注意・禁止事項

●圧着精度に関して
本製品は汎用タイプでラチェット機構もありませんので圧着精度（圧着強度）は個人の握力や加圧量などによって差があります。
また使用端子や電線種類によっても圧着精度に差があります。
本製品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度（圧着強度）を確認の上、本圧着を行ってください。

●精密圧着ペンチの2次加工について

ハウジング（カプラー）へスムーズに挿入できない場合は、上図の赤丸のように圧着後の端子の幅を矯正してください。

●オープンバレル端子の芯線圧着用ダイスの選定

〈芯線バレルを平行にした時の幅をノギスで計測してください〉

ノギスで計測。

開いた状態（W1）。

バレル幅測定時。

〈測定したバレルの幅に近いダイスを選んでください〉

ダイスが狭すぎる。

最適。

ダイスが広すぎる。

（例）バレルの測定値 : 1.5mm →1.6mmのダイスを選択します。

• ※ 芯線バレルの軸方向の長さがダイスの厚みと比べて大きすぎたり、小さすぎる端子は綺麗に圧着できない場合があります。各製品仕様の表をご確認ください。
