精密圧着ペンチ（ダイス交換式）
- 通常単価(税別)
- 3,794円～9,495円特別価格
- 税込単価
- 4,173円～10,445円特別価格
驚きの仕上がり、まるで専用工具!!3種のダイス交換で300種以上の端子に対応。【特長】・高精度なダイス...
詳細を確認
ご注意
- 画像は商品シリーズの代表イメージ画像です。型番により仕様が異なるため、カタログをご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
まるで専用工具のような綺麗な仕上がりの圧着ペンチ
力を伝えやすいパワーグリップ。
素材は耐久性のあるエラストマー。
ダイス形状が高精度。
ワイヤーストリッパーとカッター機能付き。
落下防止に便利なストラップホール付き。
六角レンチ付。
Good Design Award 2014
ダイス交換には独自のセンタリング機構を搭載
1.交換ダイスを装着
2.グリップを握り込み先端を閉じる
3.あとはネジを締めるだけ

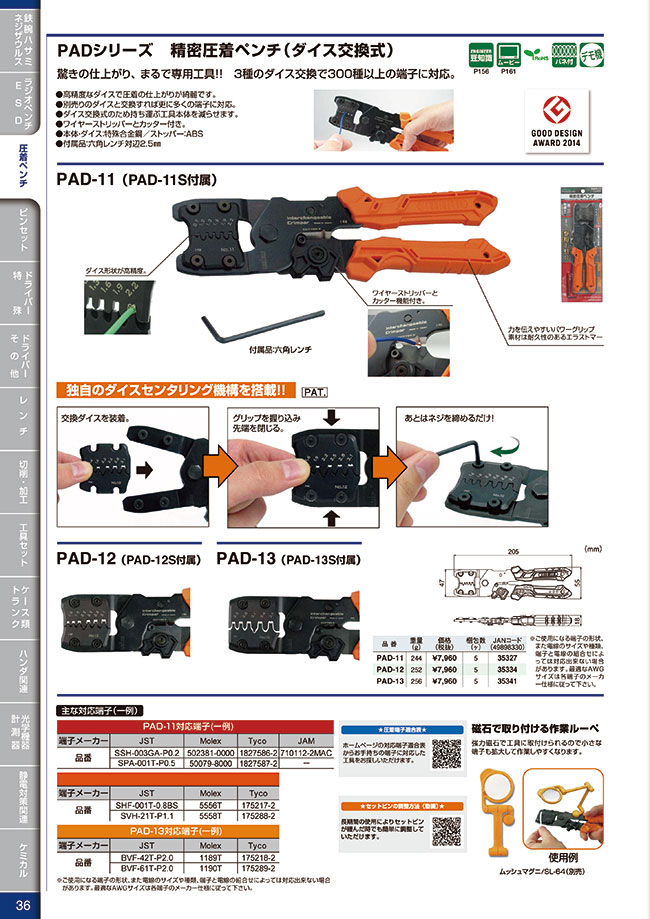

この商品の外形図と寸法
ダイス幅=パレル幅、ダイス厚=パレル長。
精密圧着ペンチ（ダイス交換式）の寸法図（単位:mm）
(mm)
| 品番 | 付属ダイス | 重量(g) |
|---|---|---|
| PAD-11 | PAD-11S | 244 |
| PAD-12 | PAD-12S | 252 |
| PAD-13 | PAD-13S | 256 |
| 品番 | PAD-11(PAD-11S) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PAD-12(PAD-12S) | |||||||||||
| PAD-13(PAD-13S) | |||||||||||
| ダイス幅 | 0.7 | 1.0 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 | 3.1 | 3.4 | 3.7 |
| ダイス厚 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |||||
この商品の主な対応端子（一例）
PAD-11対応端子（一例）
| 端子メーカー | JST | Molex | Tyco | JAM |
|---|---|---|---|---|
| 品番 | SSH-003GA-P0.2 | 502381-0000 | 1827586-2 | 710112-2MAC |
| SPA-001T-P0.5 | 50079-8000 | 1827587-2 | － |
対応端子（一例）
| 端子メーカー | JST | Molex | Tyco |
|---|---|---|---|
| 品番 | SHF-001T-0.8BS | 5556T | 175217-2 |
| SVH-21T-P1.1 | 5558T | 175288-2 |
PAD-13対応端子（一例）
| 端子メーカー | JST | Molex | Tyco |
|---|---|---|---|
| 品番 | BVF-42T-P2.0 | 1189T | 175218-2 |
| BVF-61T-P2.0 | 1190T | 175289-2 |
セットピンについて
セットピン
ピンは独自のセットピンを使用しており長時間の使用によるゆるみも簡単に調節することが可能。
長く工具を使用していると軸となっているセットピンが緩んできてしまう恐れがあり、そうなると工具本来の性能が引き出せないと共に工具を傷める原因に。
セットピンが緩んでガタついたら、セットピンの調整を。
注意事項
- 両端のボルトとナットを締めて隙間を調整しないでください。セットピンが破損する原因となります。（左図）
- 締め付けにて過度なトルクをかけないでください。破損の原因となります。（締め付けトルク＝2N/m未満）
- ご使用になる端子の形状、また電線のサイズや種類、端子と電線の組合せによっては対応できない場合があります。最適なAWGサイズは各端子のメーカー仕様に従ってください。
