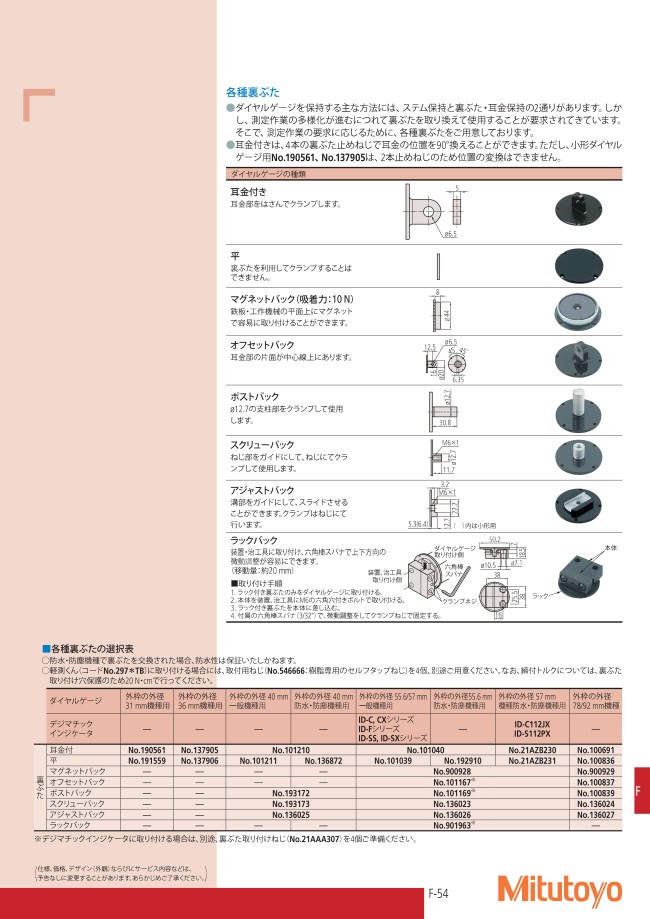

裏ぶた（ラックバック）

製品特長・仕様

装置・治工具に取り付け、六角棒スパナで上下方向の微動調整が容易にできます。
（移動量：約20 mm）
■取り付け手順
1. ラック付き裏ぶたのみをダイヤルゲージに取り付ける。
2. 本体を装置、治工具にM6の六角穴付きボルトで取り付ける。
3. ラック付き裏ぶたを本体に差し込む。
4. 付属の六角棒スパナ（3/32”）で、微動調整をしてクランプねじで固定する。

外形図
