六角穴付きボルト用沈めフライス ストレートシャンク CB
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,384円～29,056円
- 税込単価
- 4,822円～31,962円
ドリルと沈み加工一体型ドリル座繰り用。【特長】・六角穴付ボルト穴及び沈め穴を同...
詳細情報を確認する- 座繰り用途
- 六角穴付きボルト用（座繰りのみ）
- シャンク仕様
- ストレートシャンク
- 刃材質
- ハイス
- 刃数
- 4
- 刃径公差
- 0～+0.2
- 刃形状
- 右刃右ネジレ
- ネジレ角度
- 12°
- シャンク公差
- h8
- 案内径公差
- -0.05～0
商品情報

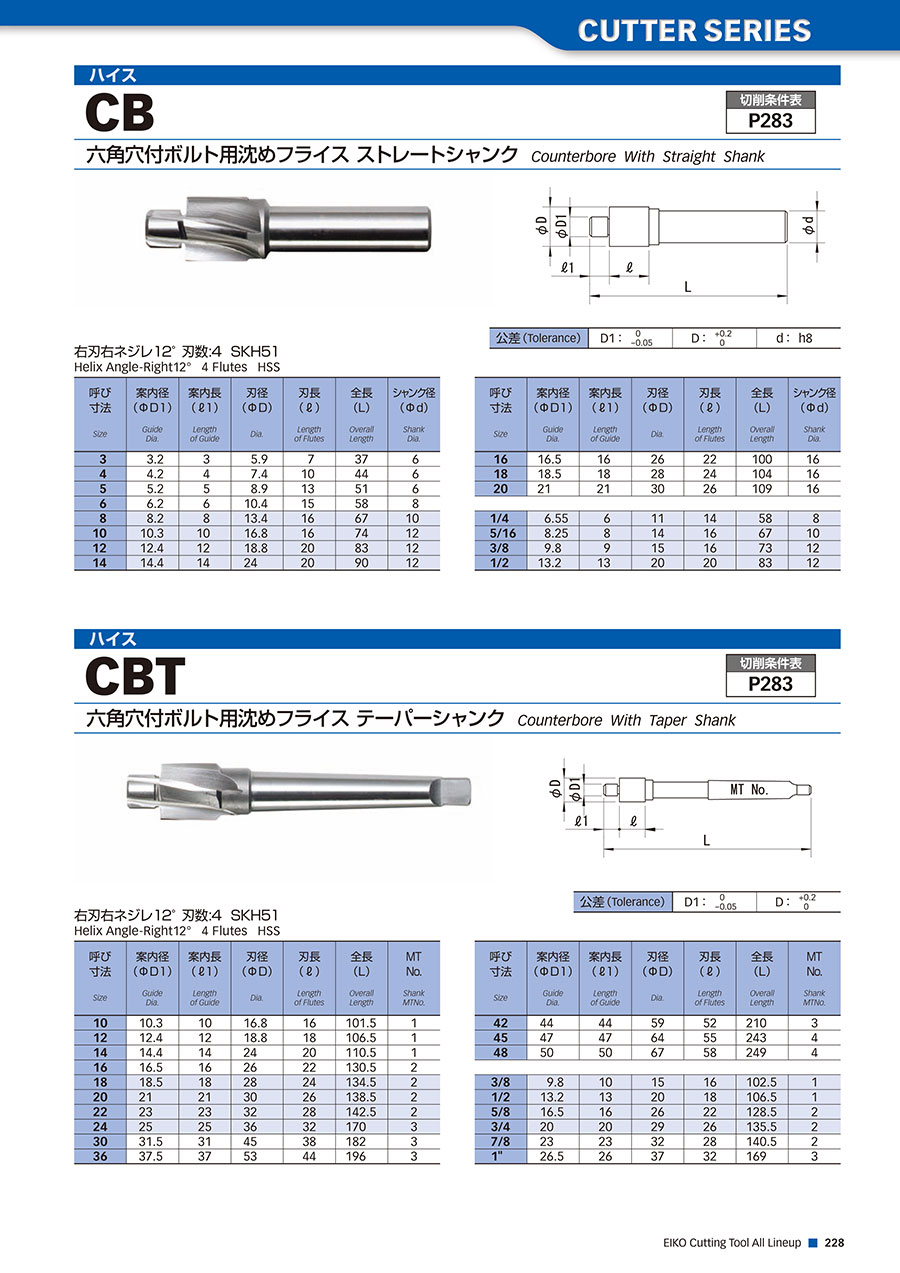

六角穴付きボルト用沈めフライス ストレートシャンクの外形図と寸法
六角穴付きボルト用沈めフライス ストレートシャンク
六角穴付きボルト用沈めフライス ストレートシャンクの外形図
| 呼び 寸法 size | 案内径 (φD1) Guide Dia. | 案内長 (l1) Length of Guide | 刃径 (φD) Dia. | 刃長 (l) Length of Flutes | 全長 (L) Overall Length | シャンク径 (φd) Shank Dia. |
|---|---|---|---|---|---|---|
| 3 | 3.2 | 3 | 5.9 | 7 | 37 | 6 |
| 4 | 4.2 | 4 | 7.4 | 10 | 44 | 6 |
| 5 | 5.2 | 5 | 8.9 | 13 | 51 | 6 |
| 6 | 6.2 | 6 | 10.4 | 15 | 58 | 8 |
| 8 | 8.2 | 8 | 13.4 | 16 | 67 | 10 |
| 10 | 10.3 | 10 | 16.8 | 16 | 74 | 12 |
| 12 | 12.4 | 12 | 18.8 | 20 | 83 | 12 |
| 14 | 14.4 | 14 | 24 | 20 | 90 | 12 |
| 呼び 寸法 size | 案内径 (φD1) Guide Dia. | 案内長 (l1) Length of Guide | 刃径 (φD) Dia. | 刃長 (l) Length of Flutes | 全長 (L) Overall Length | シャンク径 (φd) Shank Dia. |
|---|---|---|---|---|---|---|
| 16 | 16.5 | 16 | 26 | 22 | 100 | 16 |
| 18 | 18.5 | 18 | 28 | 24 | 104 | 16 |
| 20 | 21 | 21 | 30 | 26 | 109 | 16 |
| 1/4 | 6.55 | 6 | 11 | 14 | 58 | 8 |
|---|---|---|---|---|---|---|
| 5/16 | 8.25 | 8 | 14 | 16 | 67 | 10 |
| 3/8 | 9.8 | 9 | 15 | 16 | 73 | 12 |
| 1/2 | 13.2 | 13 | 20 | 20 | 83 | 12 |
| D1 | D2 | d | |
|---|---|---|---|
| 公差 (Tolerance) | 0 -0.05 | +0.2 0 | h8 |
右刃右ネジレ12° 刃数:4 SKH51
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,819円 ( 11,901円 ) | 1日目 |
6,591円 ( 7,250円 ) | 5日目 |
4,384円 ( 4,822円 ) | 1日目 |
10,166円 ( 11,183円 ) | 5日目 |
4,675円 ( 5,143円 ) | 在庫品1日目当日出荷可能 |
5,288円 ( 5,817円 ) | 在庫品1日目当日出荷可能 |
7,848円 ( 8,633円 ) | 5日目 |
6,055円 ( 6,661円 ) | 在庫品1日目当日出荷可能 |
7,848円 ( 8,633円 ) | 在庫品1日目当日出荷可能 |
10,166円 ( 11,183円 ) | 在庫品1日目当日出荷可能 |
11,392円 ( 12,531円 ) | 1日目 |
13,824円 ( 15,206円 ) | 5日目 |
19,456円 ( 21,402円 ) | 1日目 |
23,040円 ( 25,344円 ) | 1日目 |
29,056円 ( 31,962円 ) | 1日目 |
詳細情報
基本情報
ドリルと沈み加工一体型ドリル座繰り用。
【特長】
・六角穴付ボルト穴及び沈め穴を同時に加工出来る。
・4枚刃ハイス。
・ストレートシャンク。
【用途】
・ドリル加工と沈み加工を同時加工する際に最適。
