栄工舎

六角穴付ボルト用ドリル付沈めフライス DCB

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 6,728円～34,176円

税込単価: 7,401円～37,594円

ドリルと沈み加工一体型ドリル。【特長】・六角穴付ボルト穴及び沈め穴を同時に加工...

詳細情報を確認する

商品タイプ
本体
単品／セット品
単品
被削材
一般鋼 / アルミ / 鋳鉄 / 銅
工具材質
ハイス
コーティング・表面処理
無
オイルホール有無
無
刃数
2
刃径公差
0～+0.1
刃形状
右刃右ネジレ
ネジレ角度
25°
シャンク公差
h8
ドリル径公差
h8

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

公差（Tolerance）	D1：h8	D：	+0.1 0	d：h8

右刃右ネジレ25度（D1）
刃数:2
SKH51

呼び寸法 Size	ドリル径（φD1） Drill Dia.	ドリル長（l1） Length of Drill	刃径（φD） Dia.	刃長（l） Length of Flutes	全長（L） Overall Length	シャンク径（φd） Shank Dia.
M3	3.5	10	5.9	7	48	6
M4	4.5	15	7.4	9	55	6
M5	5.5	20	8.9	12	64	6
M6	6.5	25	10.4	13	70	8
M8	8.5	30	13.4	16	78	10
M10	10.6	35	16.8	20	87	12
M12	12.7	35	18.8	23	90	12
M14	16	35	23	35	110	12
M16	18	40	26	40	120	12
M18	20	45	29	45	130	12
1/4	6.85	25	11	13	69	8
5/16	8.55	30	14	17	81	10
3/8	10.1	35	15	18	87	12
1/2	13.5	35	20	23	92	12

テーパーシャンク

呼び寸法 Size	ドリル径（φD1） Drill Dia.	ドリル長（l1） Length of Drill	刃径（φD） Dia.	刃長（l） Length of Flutes	全長（L） Overall Length	MT No. Shank MTNo.
M16	18	40	26	40	179	3
M18	20	45	29	45	189	3

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

全長

(mm)

シャンクタイプ

シャンク径

(mm)

ドリル長

(mm)

刃径

(mm)

刃長

(mm)

シャンクタイプ

最小発注数量

13.5	92	ストレート	12	35	20	23	-	1個
6.85	69	ストレート	8	25	11	13	-	1個
3.5	48	ストレート	6	10	5.9	7	-	1個
10.1	87	ストレート	12	35	15	18	-	1個
4.5	55	ストレート	6	15	7.4	9	-	1個
5.5	64	ストレート	6	20	8.9	12	-	1個
8.55	81	ストレート	10	30	14	17	-	1個
6.5	70	ストレート	8	25	10.4	13	-	1個
8.5	78	ストレート	10	30	13.4	16	-	1個
10.6	87	ストレート	12	35	16.8	20	-	1個
12.7	90	ストレート	12	35	18.8	23	-	1個
16	110	ストレート	12	35	23	35	-	1個
18	120	ストレート	12	40	26	40	-	1個
20	130	ストレート	12	45	29	45	-	1個
18	179	-	MT3	40	26	40	テーパシャンク	1個
20	189	-	MT3	45	29	45	テーパシャンク	1個

通常単価(税別) (税込単価)	通常出荷日

16,896円 ( 18,586円 )	1日目
9,942円 ( 10,936円 )	1日目
6,728円 ( 7,401円 )	6日目
15,680円 ( 17,248円 )	1日目
7,400円 ( 8,140円 )	5日目
8,148円 ( 8,963円 )	5日目
12,224円 ( 13,446円 )	1日目
10,015円 ( 11,017円 )	1日目
10,624円 ( 11,686円 )	5日目
14,016円 ( 15,418円 )	1日目
18,176円 ( 19,994円 )	1日目
25,600円 ( 28,160円 )	1日目
30,656円 ( 33,722円 )	1日目
31,040円 ( 34,144円 )	1日目
33,792円 ( 37,171円 )	1日目
34,176円 ( 37,594円 )	1日目

詳細情報

基本情報

基本情報

ドリルと沈み加工一体型ドリル。
【特長】
・六角穴付ボルト穴及び沈め穴を同時に加工出来る。
・2枚刃ハイス。
・六角穴付ボルト用の沈めフライス。
・ストレートシャンク。
【用途】
・ドリル加工と沈み加工を同時加工する際に使用。

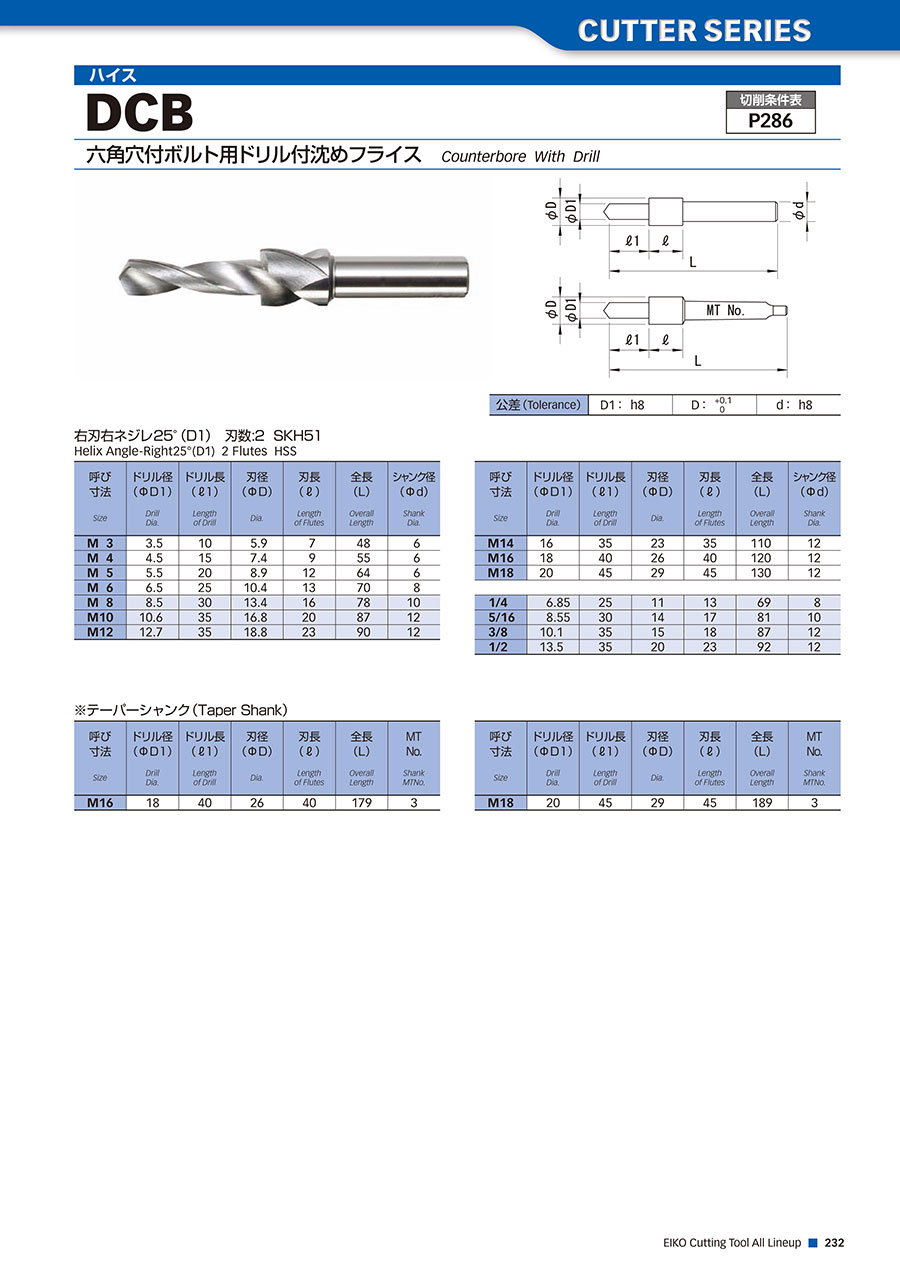

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
