栄工舎

六角ボルト沈め用段付ドリル Z型 DCB-TZM

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 11,264円～232,238円

税込単価: 12,390円～255,462円

ドリルと沈み加工一体型の段付ドリル（ハイス）。【特長】・六角穴付ボルト穴及び沈...

詳細情報を確認する

被削材
一般鋼 / 鋳鉄 / アルミ / 銅
工具材質
ハイス
コーティング
ノンコート
刃数 (枚)
2
小径ねじれ角 (°)
35°
大径公差（mm） (mm)
h8
シャンクタイプ
テーパシャンク
刃形状
右刃右ネジレ

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

六角ボルト沈め用段付ドリル Z型 DCB-TZMの外形図と寸法

六角ボルト沈め用段付ドリル Z型 DCB-TZM

六角ボルト沈め用段付ドリル Z型 DCB-TZMの外形図

呼び寸法 Size	ドリル径 (φD1) Drill Dia.	ドリル長（l1） Length of Drill	刃径 (φD) Dia.	刃長 ( l ) Length of Flutes	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.
M3	3.5	10	5.9	7	48	6
M4	4.5	15	7.4	9	55	6
M5	5.5	20	8.9	12	64	6
M6	6.5	25	10.4	13	70	8
M8	8.5	30	13.4	16	78	10
M10	10.6	35	16.8	20	87	12
M12	12.7	35	18.8	23	90	12

右刃右ネジレ25°（D1）刃数:2 SKH51

呼び寸法 Size	ドリル径 (φD1) Drill Dia.	ドリル長（l1） Length of Drill	刃径 (φD) Dia.	刃長 ( l ) Length of Flutes	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.
M14	16	35	23	35	110	12
M16	18	40	26	40	120	12
M18	20	45	29	45	130	12

1/4	6.85	25	11	13	69	8
5/16	8.55	30	14	17	81	10
3/8	10.1	35	15	18	87	12
1/2	13.5	35	20	23	92	12

呼び寸法 Size	ドリル径 (φD1) Drill Dia.	ドリル長（l1） Length of Drill	刃径 (φD) Dia.	刃長 ( l ) Length of Flutes	全長 (L) Overall Length	MT No. Shank MTNO.
M16	18	40	26	40	179	3

※ テーパーシャンク

呼び寸法 Size	ドリル径 (φD1) Drill Dia.	ドリル長（l1） Length of Drill	刃径 (φD) Dia.	刃長 ( l ) Length of Flutes	全長 (L) Overall Length	MT No. Shank MTNO.
M18	20	45	29	45	189	3

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

小径(ドリル径)

(mm)

ステップ長

(mm)

全長

(mm)

シャンク径、MTNo

刃長

(mm)

刃径（D）

最小発注数量

3.4	13	110	MT1	19	9	1個
4.5	18	115	MT1	19	11	1個
5.5	23	120	MT1	19	13	1個
6.6	27	150	MT2	30	15	1個
9	37	160	MT2	30	20	1個
11	40	195	MT3	43	24	1個
14	45	200	MT3	43	28	1個
16	50	205	MT3	43	32	1個
18	55	245	MT4	53	35	1個
20	60	250	MT4	53	39	1個
22	65	255	MT4	53	43	1個
24	70	260	MT4	53	46	1個
26	80	270	MT4	53	50	1個
30	90	325	MT5	66	55	1個
33	100	335	MT5	66	62	1個

通常単価(税別) (税込単価)	通常出荷日

11,264円 ( 12,390円 )	1日目
11,904円 ( 13,094円 )	1日目
12,864円 ( 14,150円 )	1日目
18,432円 ( 20,275円 )	1日目
22,720円 ( 24,992円 )	5日目
31,680円 ( 34,848円 )	1日目
36,032円 ( 39,635円 )	1日目
42,112円 ( 46,323円 )	1日目
54,016円 ( 59,418円 )	1日目
66,624円 ( 73,286円 )	1日目
80,042円 ( 88,046円 )	1日目
97,719円 ( 107,491円 )	1日目
123,429円 ( 135,772円 )	1日目
180,621円 ( 198,683円 )	1日目
232,238円 ( 255,462円 )	1日目

詳細情報

基本情報

基本情報

ドリルと沈み加工一体型の段付ドリル（ハイス）。
【特長】
・六角穴付ボルト穴及び沈め穴を同時に加工出来る。
・テーパーシャンク。
【用途】
・ドリル加工と沈み加工を同時加工する際に最適。

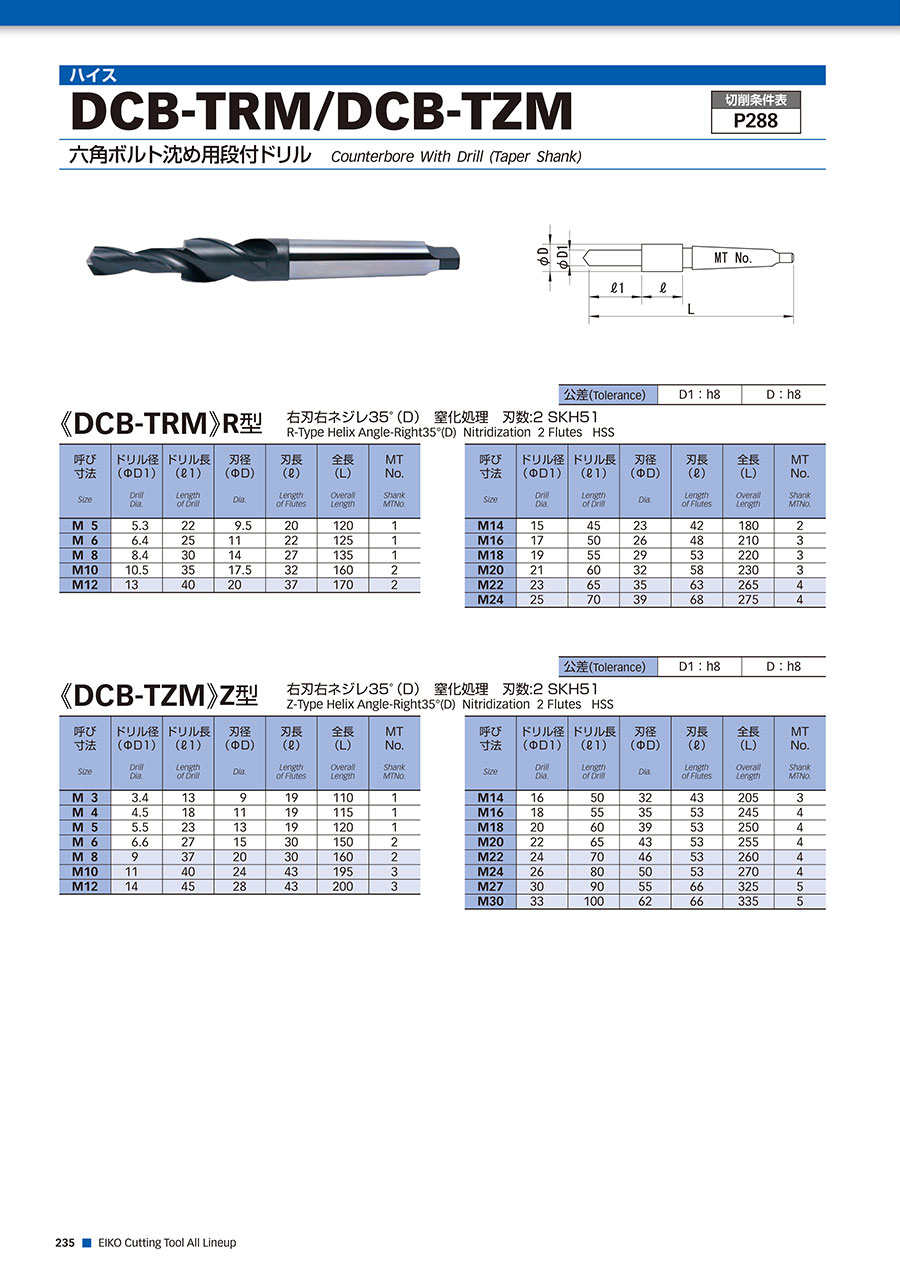

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

六角ボルト沈め用段付ドリル Z型 DCB-TZMのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q同じDCBの中で何個か種類がありますが違いはなんですか？

形状、規格の違いになります。
