栄工舎

柄付傘型カッター PCS

カタログ |

通常単価(税別): 9,536円～314,644円

税込単価: 10,490円～346,108円

通常出荷日：1日目～5日目

エンド刃が付いている為、正面での切削や面取り加工も可能な、角度付きカッター。【特長】・正面（エンド刃付...

詳細を確認

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

公差（Tolerance）	D2：	+1 0	θ：	0 -30°	d：h8

右刃ストレート
φ60（直径60mm）まで：SKH51
φ65（直径65mm）以上：SKH56

呼び寸法（D2×θ） Size （Taper Angle）	小径（φD1） First Dia.	首下（l） ※	大径（D2） Dia at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
15×60°	6	11	15	51	8	8
20×60°	8	13.5	20	58.5	10	8
25×60°	10	16	25	61	12	8
30×60°	12	18.5	30	63.5	16	10
35×60°	14	23	35	68	16	10
40×60°	16	26	40	76	25	10
45×60°	18	28	45	78	25	12
50×60°	20	31	50	86	32	12
55×60°	22	36	55	91	32	12
60×60°	24	36	60	91	32	12
65×60°	26	40	65	100	32	14
70×60°	28	42	70	102	32	14
75×60°	30	45	75	105	32	14
80×60°	32	48	80	108	32	14
90×60°	36	53	90	113	32	14
100×60°	40	58	100	118	32	14
15×90°	6	8	15	48	8	8
20×90°	8	9	20	54	10	8
25×90°	10	10.5	25	55.5	12	8
30×90°	12	12	30	57	16	10
35×90°	14	15	35	60	16	10
40×90°	16	17	40	67	25	10
45×90°	18	19	45	69	25	12
50×90°	20	20	50	75	32	12
55×90°	22	23	55	78	32	12
60×90°	24	23	60	78	32	12
65×90°	26	26	65	86	32	14
70×90°	28	27	70	87	32	14
75×90°	30	29	75	89	32	14
80×90°	32	30	80	90	32	14
90×90°	36	33	90	93	32	14
100×90°	40	36	100	96	32	14

※ Cut Length Including Neck.

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

面取り刃両角（θ）

(°)

大径（D）

(mm)

シャンクサイズ

全長

(mm)

刃数

工具材種

首下

(mm)

小径

(mm)

最小発注数量

60	15	8	51	8	ハイス	11	6	1個
90	15	8	48	8	ハイス	8	6	1個
60	20	10	58.5	8	ハイス	13.5	8	1個
90	20	10	54	8	ハイス	9	8	1個
60	25	12	61	8	ハイス	16	10	1個
90	25	12	55.5	8	ハイス	10.5	10	1個
60	30	16	63.5	10	ハイス	18.5	12	1個
90	30	16	57	10	ハイス	12	12	1個
60	35	16	68	10	ハイス	23	14	1個
90	35	16	60	10	ハイス	15	14	1個
60	40	25	76	10	ハイス	26	16	1個
90	40	25	67	10	ハイス	17	16	1個
60	45	25	78	12	ハイス	28	18	1個
90	45	25	69	12	ハイス	19	18	1個
60	50	32	86	12	ハイス	31	20	1個
90	50	32	75	12	ハイス	20	20	1個
60	55	32	91	12	ハイス	36	22	1個
90	55	32	78	12	ハイス	23	22	1個
60	60	32	91	12	ハイス	36	24	1個
90	60	32	78	12	ハイス	23	24	1個
60	65	32	100	14	コバルトハイス	40	26	1個
90	65	32	86	14	コバルトハイス	26	26	1個
60	70	32	102	14	コバルトハイス	42	28	1個
90	70	32	87	14	コバルトハイス	27	28	1個
60	75	32	105	14	コバルトハイス	45	30	1個
90	75	32	89	14	コバルトハイス	29	30	1個
60	80	32	108	14	コバルトハイス	48	32	1個
90	80	32	90	14	コバルトハイス	30	32	1個
60	90	32	113	14	コバルトハイス	53	36	1個
90	90	32	93	14	コバルトハイス	33	36	1個
60	100	32	118	14	コバルトハイス	58	40	1個
90	100	32	96	14	コバルトハイス	36	40	1個

通常単価(税別) (税込単価)	通常出荷日

10,560円 ( 11,616円 )	1日目
9,536円 ( 10,490円 )	1日目
13,952円 ( 15,347円 )	1日目
12,416円 ( 13,658円 )	1日目
18,496円 ( 20,346円 )	5日目
16,832円 ( 18,515円 )	1日目
20,544円 ( 22,598円 )	1日目
18,560円 ( 20,416円 )	1日目
28,224円 ( 31,046円 )	1日目
25,664円 ( 28,230円 )	1日目
34,560円 ( 38,016円 )	1日目
31,040円 ( 34,144円 )	1日目
48,000円 ( 52,800円 )	1日目
43,200円 ( 47,520円 )	1日目
55,360円 ( 60,896円 )	1日目
49,856円 ( 54,842円 )	1日目
69,292円 ( 76,221円 )	1日目
61,824円 ( 68,006円 )	1日目
80,172円 ( 88,189円 )	1日目
72,271円 ( 79,498円 )	1日目
117,810円 ( 129,591円 )	1日目
104,909円 ( 115,400円 )	1日目
152,264円 ( 167,490円 )	1日目
138,415円 ( 152,257円 )	1日目
165,184円 ( 181,702円 )	1日目
148,819円 ( 163,701円 )	1日目
180,887円 ( 198,976円 )	1日目
162,997円 ( 179,297円 )	1日目
239,152円 ( 263,067円 )	1日目
210,438円 ( 231,482円 )	1日目
314,644円 ( 346,108円 )	1日目
283,133円 ( 311,446円 )	1日目

詳細情報

基本情報

基本情報

エンド刃が付いている為、正面での切削や面取り加工も可能な、角度付きカッター。
【特長】
・正面（エンド刃付）と面取り切削が可能。
【用途】
・面取り加工、正面切削等、様々な加工に対応。

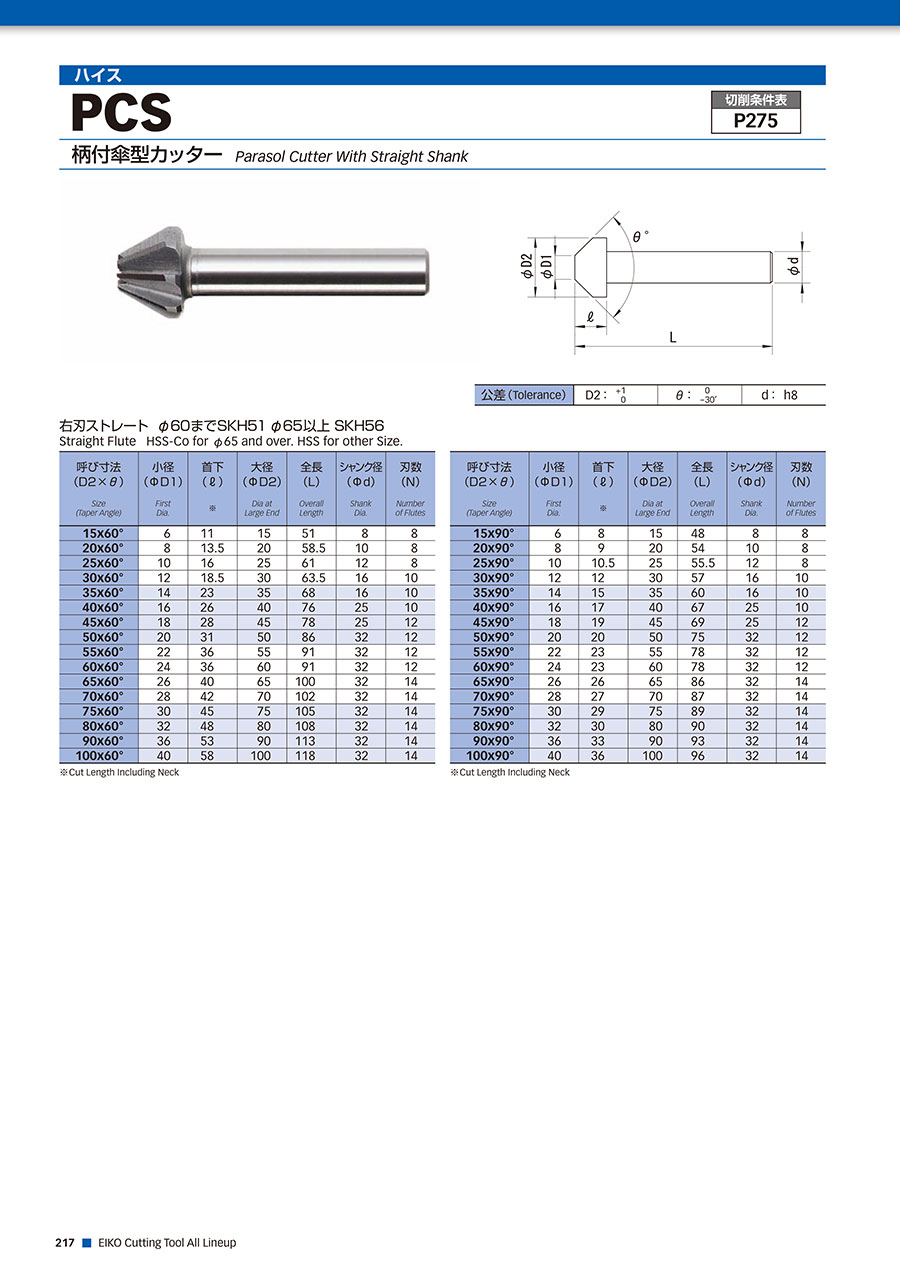

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
