栄工舎

粉末ハイススパイラルテーパーリーマ HSPTR

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 37,376円～85,157円

税込単価: 41,114円～93,673円

粉末ハイスのテーパーリーマ。【特長】・1/5、1/6、1/8、1/10テーパー...

詳細情報を確認する

工具材質
ハイス
刃形状
テーパ
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
±0.05
底刃（エンド刃）
なし
シャンク径公差
h7
被削材詳細
ダイス鋼　適合 / 合金鋼　最適
溝形状
スパイラル
シャンクタイプ
エンドミルシャンク
刃形状詳細
右刃左ネジレ

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

HSPTRの外観

外形図

製品仕様

公差 D1:±0.05、d:h7
1/5、1/6テーパー右刃左ネジレ20° 1/8、1/10テーパー右刃左ネジレ30° 粉末ハイス

呼び寸法 Size	基準径 (D1) Std Dia.	刃長 (l) Length Of Flutes	大径 (D2) Dia at Large End	全長 (L) Overall Length	柄径 (d) Shank Dia.	刃数 (N) Number Of Flutes
8-1/5	8	40	15.4	95	16	4
10-1/5	10	40	17.4	95	16	4
12-1/5	12	40	19.4	95	20	4
15-1/5	15	45	23.4	100	20	6
16-1/5	16	45	24.4	100	20	6
18/1/5	18	45	26.4	100	25	6
20-1/5	20	45	28.4	100	25	6
8-1/6	8	40	14.16	95	16	4
10-1/6	10	40	16.16	95	16	4
12-1/6	12	40	18.16	95	16	4
15/1/6	15	45	22	100	20	6
16-1/6	16	45	23	100	20	6
18-1/6	18	45	25	100	25	6
20-1/6	20	45	27	100	25	6
8-1/8	8	45	13.25	100	12	4
10-1/8	10	45	15.25	100	16	4
12-1/8	12	45	17.25	100	16	4
15-1/8	15	50	20.88	105	20	6
16-1/8	16	50	21.88	105	20	6
18-1/8	18	50	23.88	105	20	6
20-1/8	20	50	25.88	105	25	6
8-1/10	8	45	12.2	100	12	4
10-1/10	10	45	14.2	100	12	4
12-1/10	12	45	16.2	100	16	4
15-1/10	15	50	19.7	105	20	6
16-1/10	16	50	20.7	105	20	6
18-1/10	18	50	22.7	105	20	6
20-1/10	20	50	24.7	105	25	6
22-1/10	22	55	27.2	115	25	6
25-1/10	25	55	30.2	115	25	6

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

全長

(mm)

基準径

(mm)

大端径

(mm)

シャンク径・MT No

刃数

ネジレ角

(°)

溝長

(mm)

両角

最小発注数量

95	8	15.4	16	4	20°	40	1/5T	1個
95	8	14.16	16	4	20°	40	1/6T	1個
100	8	13.25	12	4	30°	45	1/8T	1個
100	8	12.2	12	4	30°	45	1/10T	1個
95	10	17.4	16	4	20°	40	1/5T	1個
95	10	16.16	16	4	20°	40	1/6T	1個
100	10	15.25	16	4	30°	45	1/8T	1個
100	10	14.2	12	4	30°	45	1/10T	1個
95	12	19.4	20	4	20°	40	1/5T	1個
95	12	18.16	16	4	20°	40	1/6T	1個
100	12	17.25	16	4	30°	45	1/8T	1個
100	12	16.2	16	4	30°	45	1/10T	1個
100	15	23.4	20	6	20°	45	1/5T	1個
100	15	21.99	20	6	20°	45	1/6T	1個
105	15	20.875	20	6	30°	50	1/8T	1個
105	15	19.7	20	6	30°	50	1/10T	1個
100	16	24.4	20	6	20°	45	1/5T	1個
100	16	22.99	20	6	20°	45	1/6T	1個
105	16	21.875	20	6	30°	50	1/8T	1個
105	16	20.7	20	6	30°	50	1/10T	1個
100	18	26.4	25	6	20°	45	1/5T	1個
100	18	24.99	25	6	20°	45	1/6T	1個
105	18	23.875	20	6	30°	50	1/8T	1個
105	18	22.7	20	6	30°	50	1/10T	1個
100	20	28.4	25	6	20°	45	1/5T	1個
100	20	26.99	25	6	20°	45	1/6T	1個
105	20	25.875	25	6	30°	50	1/8T	1個
105	20	24.7	25	6	30°	50	1/10T	1個
115	22	27.2	25	6	30°	55	1/10T	1個
115	25	30.2	25	6	30°	55	1/10T	1個

通常単価(税別) (税込単価)	通常出荷日

41,984円 ( 46,182円 )	1日目
41,472円 ( 45,619円 )	1日目
38,656円 ( 42,522円 )	1日目
37,376円 ( 41,114円 )	1日目
46,144円 ( 50,758円 )	1日目
44,352円 ( 48,787円 )	1日目
41,920円 ( 46,112円 )	1日目
40,576円 ( 44,634円 )	1日目
54,336円 ( 59,770円 )	1日目
53,184円 ( 58,502円 )	1日目
49,792円 ( 54,771円 )	1日目
47,424円 ( 52,166円 )	1日目
64,384円 ( 70,822円 )	1日目
62,272円 ( 68,499円 )	1日目
58,560円 ( 64,416円 )	1日目
56,192円 ( 61,811円 )	1日目
66,816円 ( 73,498円 )	1日目
62,336円 ( 68,570円 )	1日目
60,416円 ( 66,458円 )	1日目
58,304円 ( 64,134円 )	1日目
74,730円 ( 82,203円 )	1日目
71,947円 ( 79,142円 )	1日目
65,920円 ( 72,512円 )	1日目
63,424円 ( 69,766円 )	1日目
81,207円 ( 89,328円 )	1日目
78,099円 ( 85,909円 )	1日目
73,437円 ( 80,781円 )	1日目
67,776円 ( 74,554円 )	1日目
76,479円 ( 84,127円 )	1日目
85,157円 ( 93,673円 )	1日目

詳細情報

基本情報

基本情報

粉末ハイスのテーパーリーマ。
【特長】
・1/5、1/6、1/8、1/10テーパーの仕上用リーマ粉末ハイス採用により長寿命を実現。
・公差 D1：±0.05、d：h7。
【用途】
・テーパー穴の仕上げ加工用リーマ。

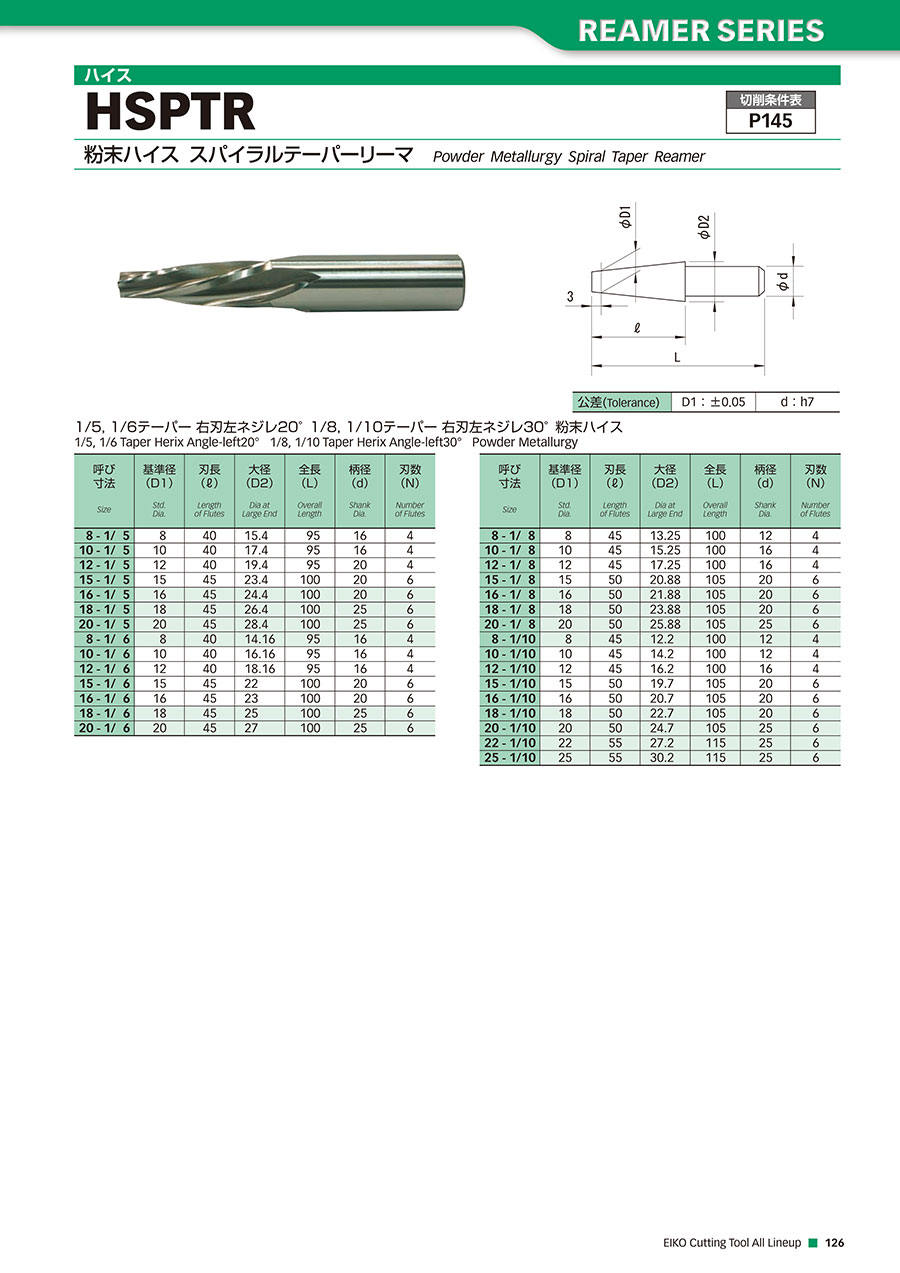

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

粉末ハイススパイラルテーパーリーマ HSPTRのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
