栄工舎

超硬裏ザグリカッター P20 CUKC

カタログ |

通常単価(税別): 23,980円～38,043円

税込単価: 26,378円～41,847円

通常出荷日：1日目

変心タイプ超硬の裏ザグリカッター。【特長】・1枚刃超硬。・裏面座繰り用カッター。・材質P20。【用途】...

詳細を確認

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

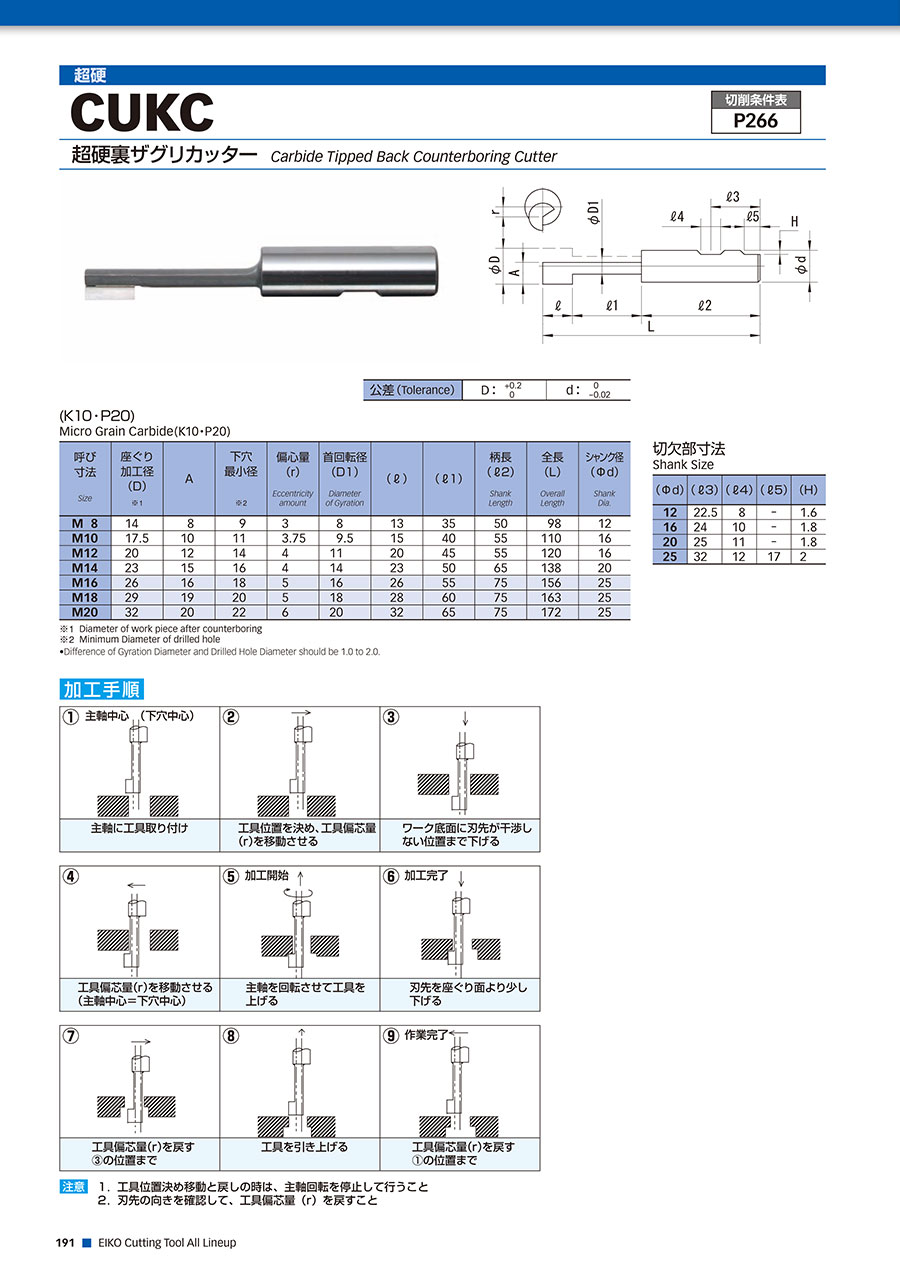

超硬裏ザグリカッター K10/P20（CUKC）の寸法と仕様

外形図

寸法図

製品仕様

公差（Tolerance）	D：	+0.2 0	d：	0 -0.02

切欠部寸法

（φd)	（l3）	（l4）	（l5）	（H）
12	22.5	8	-	1.6
16	24	10	-	1.8
20	25	11	-	1.8
25	32	12	17	2

呼び寸法 Size	座ぐリ加工径（D） ※1	A	下穴最小径 ※2	偏心量（r） Eccentricity amount	首回転径（D1） Diarneter Of Gyration	（l）	（l1）	柄長（l2） Shank Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
M8	14	8	9	3	8	13	35	50	98	12
M10	17.5	10	11	3.75	9.5	15	40	55	110	16
M12	20	12	14	4	11	20	45	55	120	16
M14	23	15	16	4	14	23	50	65	138	20
M16	26	16	18	5	16	26	55	75	156	25
M18	29	19	20	5	18	28	60	75	163	25
M20	32	20	22	6	20	32	65	75	172	25

※1.Diameter of piece after counterboring
※2.Minimum Diameter of drilled hole

Difference of Gyration Diameter and Drilled Hole Diameter should be 1.0 to 2.0

加工手順

1.主軸に工具取り付け

2.工具位置を決め、工具偏芯両（r）を移動させる

3.ワーク底面に刃先が干渉しない位置まで下げる

4.工具偏芯量（r）を移動させる（主軸中心＝下穴中心）

5.主軸を回転させて工具を上げる

6.刃先を座ぐり面より少し下げる

7.工具偏芯量（r）を戻す（3の位置まで）

8.工具を引き上げる

9.工具偏芯量（r）を戻す（1の位置まで）

注意

1.工具位置決め移動と戻しの時は、主軸回転を停止して行うこと
2.刃先の向きを確認して、工具偏芯量（r）を戻すこと

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

座繰り径・大径

適用ネジ径

刃長

(mm)

全長

(mm)

シャンク径

(mm)

下穴最小径

偏心量

首回転径

柄長

首長ℓ1

(mm)

最小発注数量

14	M8	13	98	12	8	9	3	8	50	35	1個
17.5	M10	15	110	16	10	11	3.75	9.5	55	40	1個
20	M12	20	120	16	12	14	4	11	55	45	1個
23	M14	23	138	20	15	16	4	14	65	50	1個
26	M16	26	156	25	16	20	5	16	75	55	1個
29	M18	28	163	25	19	20	5	18	75	60	1個
32	M20	32	172	25	20	22	6	20	75	65	1個

通常単価(税別) (税込単価)	通常出荷日

23,980円 ( 26,378円 )	1日目
24,738円 ( 27,212円 )	1日目
25,598円 ( 28,158円 )	1日目
30,556円 ( 33,612円 )	1日目
32,630円 ( 35,893円 )	1日目
35,717円 ( 39,289円 )	1日目
38,043円 ( 41,847円 )	1日目

詳細情報

基本情報

基本情報

変心タイプ超硬の裏ザグリカッター。
【特長】
・1枚刃超硬。
・裏面座繰り用カッター。
・材質P20。
【用途】
・裏のザグリ加工の際に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
