栄工舎

超硬半月ドリル CSHD

カタログ |

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 4,599円～5,978円

税込単価: 5,059円～6,576円

穴あけ加工用超硬半月エンドミルシャンクドリル（超硬）。【特長】・1枚刃超硬。・...

詳細情報を確認する

被削材
一般鋼 / 鋳鉄 / アルミ / 銅
工具材質
超硬
シャンクタイプ
ストレートシャンク
コーティング・表面処理
ノンコート
直径公差 (mm)
-0.005～0
形状タイプ
右刃ストレート
シャンク径公差 (mm)
h6

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

超硬半月ドリルの外形図と寸法

超硬半月ドリル

超硬半月ドリルの外形図

刃径（φD） Dia.	溝長（l） Length of Flutes	全長（L） Overall Length	シャンク径（φd） Shank Dia.
0.7	8	30	0.7
0.8	10	30	0.8
0.9	10	30	0.9
1	13	30	1
1.1	13	30	1.1
1.2	13	30	1.2
1.3	18	35	1.3
1.4	18	35	1.4
1.5	18	35	1.5
1.6	18	35	1.6
1.7	18	35	1.7
1.8	20	40	1.8
1.9	20	40	1.9
2	20	40	2
2.1	20	40	2.1
2.2	20	40	2.2
2.3	23	45	2.3
2.4	23	45	2.4
2.5	23	45	2.5
2.6	23	45	2.6
2.7	23	45	2.7
2.8	23	45	2.8
2.9	23	45	2.9
3	25	50	3
3.1	25	50	3.1
3.2	25	50	3.2
3.3	25	50	3.3

刃径（φD） Dia.	溝長（l） Length of Flutes	全長（L） Overall Length	シャンク径（φd） Shank Dia.
3.4	25	50	3.4
3.5	25	50	3.5
3.6	30	55	3.6
3.7	30	55	3.7
3.8	30	55	3.8
3.9	30	55	3.9
4	30	55	4
4.1	30	55	4.1
4.2	30	55	4.2
4.3	30	55	4.3
4.4	30	55	4.4
4.5	35	60	4.5
4.6	35	60	4.6
4.7	35	60	4.7
4.8	35	60	4.8
4.9	35	60	4.9
5	40	65	5
5.1	40	65	5.1
5.2	40	65	5.2
5.3	40	65	5.3
5.4	40	65	5.4
5.5	40	65	5.5
5.6	40	65	5.6
5.7	45	70	5.7
5.8	45	70	5.8
5.9	45	70	5.9
6	45	70	6

	D	d
公差（Tolerance）	0 -0.005	h6

右刃ストレート K10

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

CSHD-2.5

CSHD-4.1

ドリル径(刃径)

(mm)

全長

(mm)

シャンク径・MT No

ドリル長

(mm)

最小発注数量

2.5	45	2.5	23	1個
4.1	55	4.1	30	1個

通常単価(税別) (税込単価)	通常出荷日

4,599円 ( 5,059円 )	在庫品1日目当日出荷可能
5,978円 ( 6,576円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

穴あけ加工用超硬半月エンドミルシャンクドリル（超硬）。
【特長】
・1枚刃超硬。
・半月状になっている為、切粉の処理が良好。
・切粉の排出がよく快削材に適している。
【用途】
・アルミ、非鉄等の穴あけ加工などに最適。

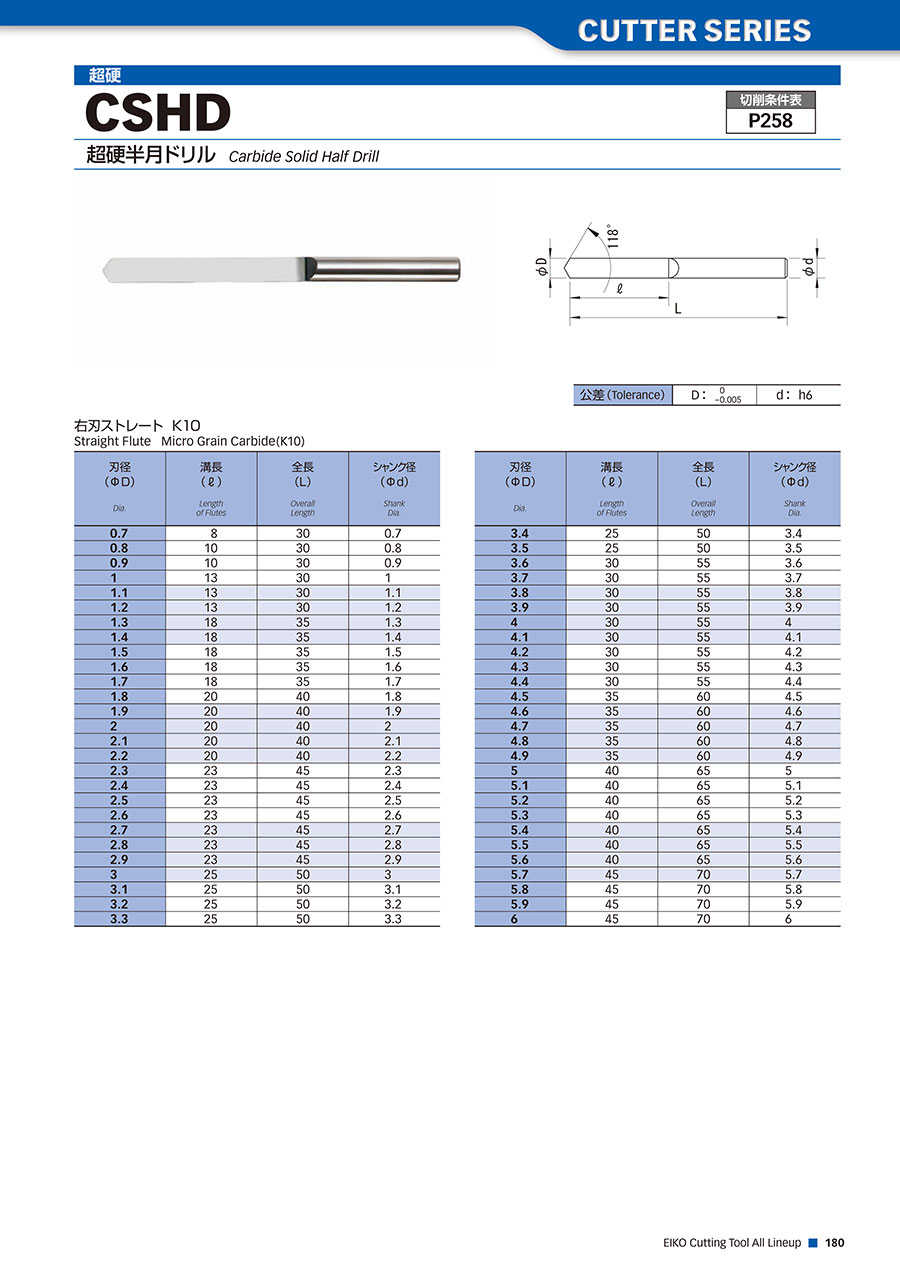

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬半月ドリル CSHDのレビュー

4.2平均満足度：4.25件のレビュー

星5
60%
星4
0%
星3
40%
星2
0%
星1
0%

面取り加工用に使用

満足度：5.02021/12/08

真ちゅうで製作している機械加工製品の面取り加工用に使用しています。半月形状の刃は、折れにくいと思い使ってみました。使って...もっと読む

1人が参考にしています。

完成精度を必要とする切削作業に使用

満足度：3.02018/06/13

完成精度を必要とする切削作業に使用しています。真円度や径の精度が必要な作業にエンドミル等を使用するよりも本商品のほうが仕...もっと読む

1人が参考にしています。

製品加工に使用しています

満足度：5.02020/02/27

加工する材料は、ロスナです。以前は普通のドリルを使用していましたが、一か所加工するために、何回も刃の砥ぎが必要でした。こ...もっと読む

0人が参考にしています。

NCバー旋盤

満足度：5.02018/11/13

連続生産のバー旋盤で、主に真鍮、リン青銅等の非鉄金属の深孔に使用。センターさえしっかりと出ていれば、耐久性品質共に非常に...もっと読む

0人が参考にしています。

穴あけ加工に使用

満足度：3.02018/08/13

穴あけ加工に使用しています。ラジアスでコンタリングしても一般的な機械の構造上、真円度が出ないためこの商品を利用します。こ...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Q刃先の角度が118°以外には無いのですか？

ありません。
