栄工舎

超硬ハイヘリカルリーマ CHHR

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 9,152円～30,016円

税込単価: 10,067円～33,018円

超硬ハイヘリカルリーマ。【特長】・60°の強ネジレの採用により面粗度、切り粉の...

詳細情報を確認する

工具材質
超硬
刃形状
スパイラル/ヘリカル/ブローチ
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
底刃（エンド刃）
なし
ネジレ角 (°)
60°
シャンク径公差
h7
被削材詳細
ダイス鋼　適合 / 合金鋼　最適 / 耐熱合金　適合
溝形状
ヘリカル
シャンクタイプ
ストレートシャンク
刃形状詳細
右刃左ネジレ

未確定：候補が229型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

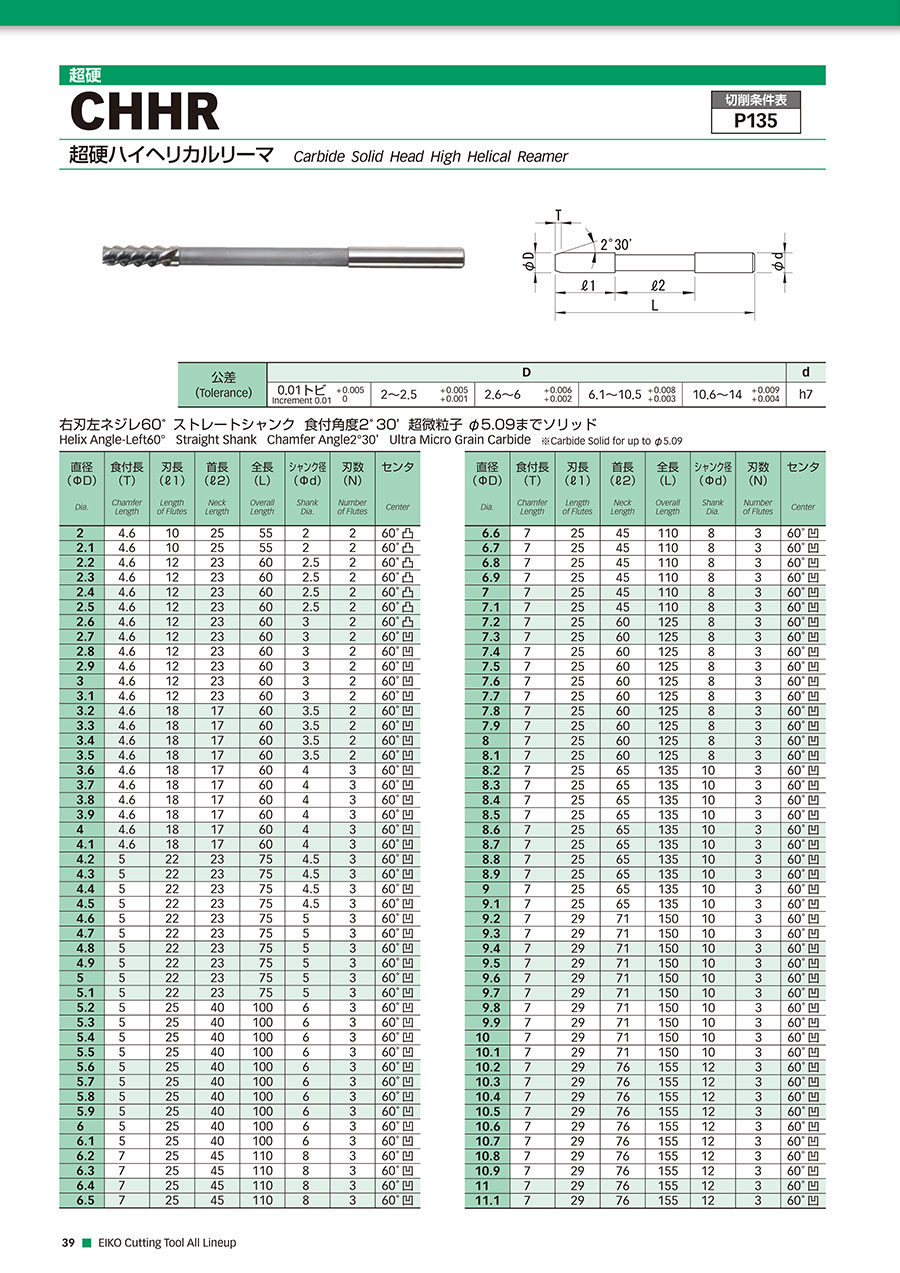

CHHRの外観

外形図

製品仕様

公差 (Tolerance)	D										d
公差 (Tolerance)	0.01 トビ Increment 0.01	+0.005 0	2～2.5	+0.005 +0.001	2.6～6	+0.006 +0.002	6.1～10.5	+0.008 +0.003	10.6～14	+0.009 +0.004	h7

右刃左ネジレ60° ストレートシャンク食付角度2°30’ 超微粒子 φ5.09(直径5.09mm)までソリッド

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length of Flutes	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number Of Flutes	センタ Center
2	4.6	10	25	55	2	2	60゜凸
2.1	4.6	10	25	55	2	2	60゜凸
2.2	4.6	12	23	60	2.5	2	60゜凸
2.3	4.6	12	23	60	2.5	2	60゜凸
2.4	4.6	12	23	60	2.5	2	60゜凸
2.5	4.6	12	23	60	2.5	2	60゜凸
2.6	4.6	12	23	60	3	2	60゜凸
2.7	4.6	12	23	60	3	2	60゜凸
2.8	4.6	12	23	60	3	2	60゜凸
2.9	4.6	12	23	60	3	2	60゜凸
3	4.6	12	23	60	3	2	60゜凸
3.1	4.6	12	23	60	3	2	60゜凸
3.2	4.6	18	17	60	3.5	2	60゜凸
3.3	4.6	18	17	60	3.5	2	60゜凸
3.4	4.6	18	17	60	3.5	2	60゜凸
3.5	4.6	18	17	60	3.5	2	60゜凸
3.6	4.6	18	17	60	4	3	60゜凸
3.7	4.6	18	17	60	4	3	60゜凸
3.8	4.6	18	17	60	4	3	60゜凸
3.9	4.6	18	17	60	4	3	60゜凸
4	4.6	18	17	60	4	3	60゜凸
4.1	4.6	18	17	60	4	3	60゜凸
4.2	5	22	23	75	4.5	3	60゜凸
4.3	5	22	23	75	4.5	3	60゜凸
4.4	5	22	23	75	4.5	3	60゜凸
4.5	5	22	23	75	4.5	3	60゜凸
4.6	5	22	23	75	5	3	60゜凸
4.7	5	22	23	75	5	3	60゜凸
4.8	5	22	23	75	5	3	60゜凸
4.9	5	22	23	75	5	3	60゜凸
5	5	22	23	75	5	3	60゜凸

※ 上記以外の型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

溝長

(mm)

センタ

最小発注数量

2	4.6	55	2	+0.001～+0.005	2	10	60°凸	1個
2.01	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.02	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.03	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.04	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.05	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.06	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.07	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.08	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.09	4.6	55	2	0～+0.005	2	10	60°凸	1個
2.1	4.6	55	2	+0.001～+0.005	2	10	60°凸	1個
2.2	4.6	60	2.5	+0.001～+0.005	2	12	60°凸	1個
2.3	4.6	60	2.5	+0.001～+0.005	2	12	60°凸	1個
2.4	4.6	60	2.5	+0.001～+0.005	2	12	60°凸	1個
2.5	4.6	60	2.5	+0.001～+0.005	2	12	60°凸	1個
2.6	4.6	60	3	+0.002～+0.006	2	12	60°凸	1個
2.7	4.6	60	3	+0.002～+0.006	2	12	60°凹	1個
2.8	4.6	60	3	+0.002～+0.006	2	12	60°凹	1個
2.9	4.6	60	3	+0.002～+0.006	2	12	60°凹	1個
3	4.6	60	3	+0.002～+0.006	2	12	60°凹	1個
3.01	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.02	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.03	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.04	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.05	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.06	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.07	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.08	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.09	4.6	60	3	0～+0.005	2	12	60°凹	1個
3.1	4.6	60	3	+0.002～+0.006	2	12	60°凹	1個
3.2	4.6	60	3.5	+0.002～+0.006	2	18	60°凹	1個
3.3	4.6	60	3.5	+0.002～+0.006	2	18	60°凹	1個
3.4	4.6	60	3.5	+0.002～+0.006	2	18	60°凹	1個
3.5	4.6	60	3.5	+0.002～+0.006	2	18	60°凹	1個
3.6	4.6	60	4	+0.002～+0.006	3	18	60°凹	1個
3.7	4.6	60	4	+0.002～+0.006	3	18	60°凹	1個
3.8	4.6	60	4	+0.002～+0.006	3	18	60°凹	1個
3.9	4.6	60	4	+0.002～+0.006	3	18	60°凹	1個
4	4.6	60	4	+0.002～+0.006	3	18	60°凹	1個
4.01	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.02	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.03	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.04	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.05	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.06	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.07	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.08	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.09	4.6	60	4	0～+0.005	3	18	60°凹	1個
4.1	4.6	60	4	+0.002～+0.006	3	18	60°凹	1個
4.2	5	75	4.5	+0.002～+0.006	3	22	60°凹	1個
4.3	5	75	4.5	+0.002～+0.006	3	22	60°凹	1個
4.4	5	75	4.5	+0.002～+0.006	3	22	60°凹	1個
4.5	5	75	4.5	+0.002～+0.006	3	22	60°凹	1個
4.6	5	75	5	+0.002～+0.006	3	22	60°凹	1個
4.7	5	75	5	+0.002～+0.006	3	22	60°凹	1個
4.8	5	75	5	+0.002～+0.006	3	22	60°凹	1個
4.9	5	75	5	+0.002～+0.006	3	22	60°凹	1個
5	5	75	5	+0.002～+0.006	3	22	60°凹	1個
5.01	5	75	5	0～+0.005	3	22	60°凹	1個
5.02	5	75	5	0～+0.005	3	22	60°凹	1個

通常単価(税別) (税込単価)	通常出荷日

11,648円 ( 12,813円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
11,648円 ( 12,813円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
11,648円 ( 12,813円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
15,872円 ( 17,459円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
12,928円 ( 14,221円 )	1日目
11,648円 ( 12,813円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
9,472円 ( 10,419円 )	5日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
9,472円 ( 10,419円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
10,432円 ( 11,475円 )	1日目
9,472円 ( 10,419円 )	1日目
12,672円 ( 13,939円 )	1日目
12,672円 ( 13,939円 )	1日目

基本情報

基本情報

超硬ハイヘリカルリーマ。
【特長】
・60°の強ネジレの採用により面粗度、切り粉の処理が良好。
・強ネジレタイプ、切削抵抗を減らす。
【用途】
・汎用的な仕上げ加工。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬ハイヘリカルリーマ CHHRのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
