超硬ソリッド台形ランナーエンドミル（Pコーティング） CRM-P
- 通常単価(税別)
- 10,944円～195,463円
- 税込単価
- 12,038円～215,009円
金型のランナー部加工用Pコーティング採用。【特長】・角度が豊富でPコーティング...
詳細情報を確認する- 刃数
- 2
- 材質
- 超硬
- 刃形状
- 右刃右ネジレ
- シャンク公差
- h6
- 角度公差
- ±7′
商品情報
製品仕様

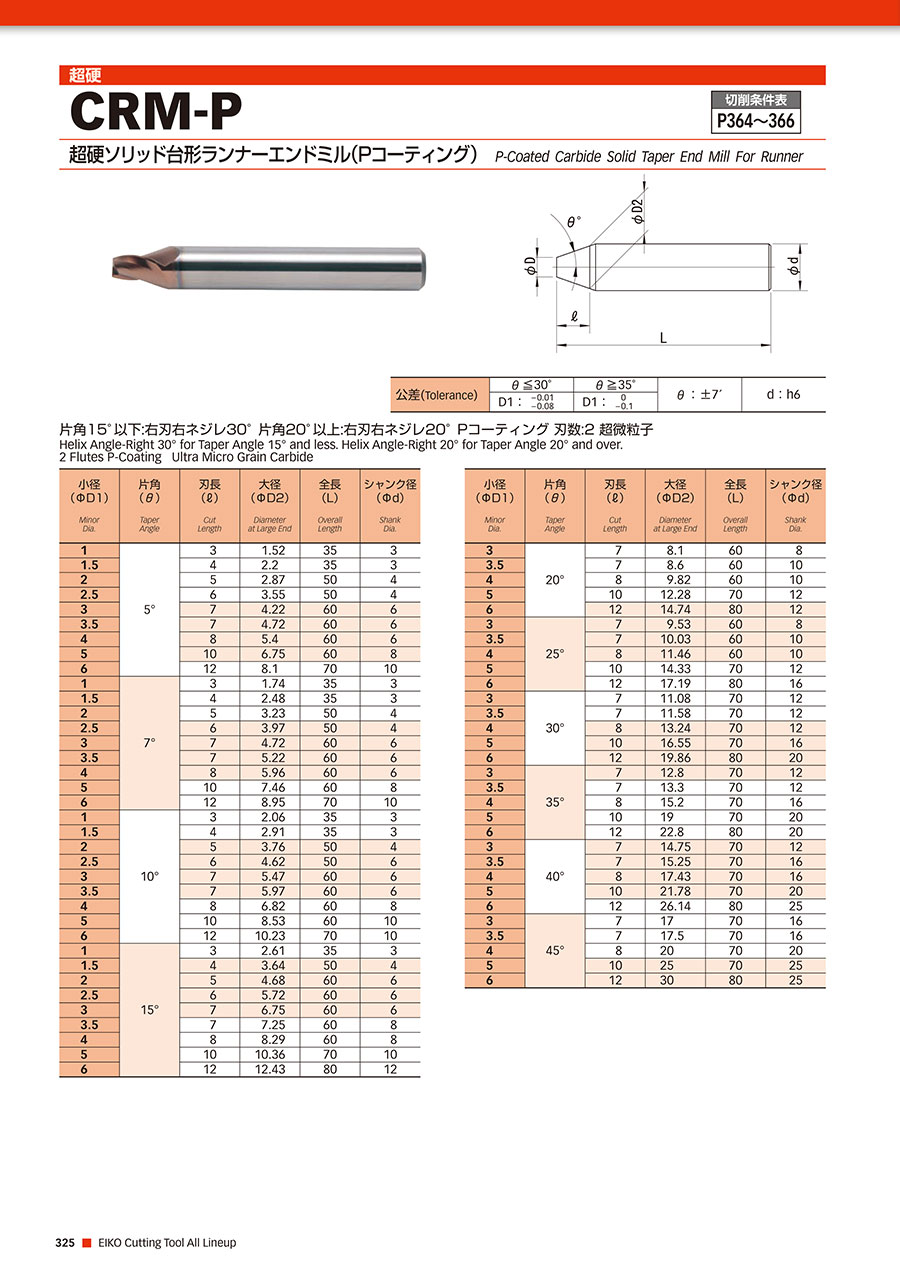

外形図
寸法図
製品仕様
| 公差（Tolerance） | θ≦30° | θ≧35° | θ：±7' | d：h6 | ||
|---|---|---|---|---|---|---|
| D1： | -0.01 -0.08 | D1： | 0 -0.1 | |||
- 片角15度以下:右刃右ネジレ30度
- 片角20度以上:右刃右ネジレ20度
- Pコーティング
- 刃数:2
- 超微粒子
| 小径 （φD1） Minor Dia. | 片角 （θ） Taper Angle | 刃長 （l） Cut Length | 大径 （φD2） Diameter at Large End | 全長 （L） Overall Length | シャンク径 （φd） Shank Dia. |
|---|---|---|---|---|---|
| 1 | 5° | 3 | 1.52 | 35 | 3 |
| 1.5 | 4 | 2.2 | 35 | 3 | |
| 2 | 5 | 2.87 | 50 | 4 | |
| 2.5 | 6 | 3.55 | 50 | 4 | |
| 3 | 7 | 4.22 | 60 | 6 | |
| 3.5 | 7 | 4.72 | 60 | 6 | |
| 4 | 8 | 5.4 | 60 | 6 | |
| 5 | 10 | 6.75 | 60 | 8 | |
| 6 | 12 | 8.1 | 70 | 10 | |
| 1 | 7° | 3 | 1.74 | 35 | 3 |
| 1.5 | 4 | 2.48 | 35 | 3 | |
| 2 | 5 | 3.23 | 50 | 4 | |
| 2.5 | 6 | 3.97 | 50 | 4 | |
| 3 | 7 | 4.72 | 60 | 6 | |
| 3.5 | 7 | 5.22 | 60 | 6 | |
| 4 | 8 | 5.96 | 60 | 6 | |
| 5 | 10 | 7.46 | 60 | 8 | |
| 6 | 12 | 8.95 | 70 | 10 | |
| 1 | 10° | 3 | 2.06 | 35 | 3 |
| 1.5 | 4 | 2.91 | 35 | 3 | |
| 2 | 5 | 3.76 | 50 | 4 | |
| 2.5 | 6 | 4.62 | 50 | 6 | |
| 3 | 7 | 5.47 | 60 | 6 | |
| 3.5 | 7 | 5.97 | 60 | 6 | |
| 4 | 8 | 6.82 | 60 | 8 | |
| 5 | 10 | 8.53 | 60 | 10 | |
| 6 | 12 | 10.23 | 70 | 10 | |
| 1 | 15° | 3 | 2.61 | 35 | 3 |
| 1.5 | 4 | 3.64 | 50 | 4 | |
| 2 | 5 | 4.68 | 60 | 6 | |
| 2.5 | 6 | 5.72 | 60 | 6 | |
| 3 | 7 | 6.75 | 60 | 6 | |
| 3.5 | 7 | 7.25 | 60 | 8 | |
| 4 | 8 | 8.29 | 60 | 8 | |
| 5 | 10 | 10.36 | 70 | 10 | |
| 6 | 12 | 12.43 | 80 | 12 |
| 小径 （φD1） Minor Dia. | 片角 （θ） Taper Angle | 刃長 （l） Cut Length | 大径 （φD2） Diameter at Large End | 全長 （L） Overall Length | シャンク径 （φd） Shank Dia. |
|---|---|---|---|---|---|
| 3 | 20° | 7 | 8.1 | 60 | 8 |
| 3.5 | 7 | 8.6 | 60 | 10 | |
| 4 | 8 | 9.82 | 60 | 10 | |
| 5 | 10 | 12.28 | 70 | 12 | |
| 6 | 12 | 14.74 | 80 | 12 | |
| 3 | 25° | 7 | 9.53 | 60 | 8 |
| 3.5 | 7 | 10.03 | 60 | 10 | |
| 4 | 8 | 11.46 | 60 | 10 | |
| 5 | 10 | 14.33 | 70 | 12 | |
| 6 | 12 | 17.19 | 80 | 16 | |
| 3 | 30° | 7 | 11.08 | 70 | 12 |
| 3.5 | 7 | 11.58 | 70 | 12 | |
| 4 | 8 | 13.24 | 70 | 12 | |
| 5 | 10 | 16.55 | 70 | 16 | |
| 6 | 12 | 19.86 | 80 | 20 | |
| 3 | 35° | 7 | 12.8 | 70 | 12 |
| 3.5 | 7 | 13.3 | 70 | 12 | |
| 4 | 8 | 15.2 | 70 | 16 | |
| 5 | 10 | 19 | 70 | 20 | |
| 6 | 12 | 22.8 | 80 | 20 | |
| 3 | 40° | 7 | 14.75 | 70 | 12 |
| 3.5 | 7 | 15.25 | 70 | 16 | |
| 4 | 8 | 17.43 | 70 | 16 | |
| 5 | 10 | 21.78 | 70 | 20 | |
| 6 | 12 | 26.14 | 80 | 25 | |
| 3 | 45° | 7 | 17 | 70 | 16 |
| 3.5 | 7 | 17.5 | 70 | 16 | |
| 4 | 8 | 20 | 70 | 20 | |
| 5 | 10 | 25 | 70 | 25 | |
| 6 | 12 | 30 | 80 | 25 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,944円 ( 12,038円 ) | 1日目 |
12,544円 ( 13,798円 ) | 1日目 |
12,544円 ( 13,798円 ) | 1日目 |
12,736円 ( 14,010円 ) | 1日目 |
10,944円 ( 12,038円 ) | 1日目 |
12,544円 ( 13,798円 ) | 1日目 |
12,544円 ( 13,798円 ) | 1日目 |
12,736円 ( 14,010円 ) | 1日目 |
12,736円 ( 14,010円 ) | 1日目 |
12,736円 ( 14,010円 ) | 1日目 |
13,440円 ( 14,784円 ) | 1日目 |
14,912円 ( 16,403円 ) | 1日目 |
12,736円 ( 14,010円 ) | 1日目 |
12,736円 ( 14,010円 ) | 1日目 |
14,912円 ( 16,403円 ) | 1日目 |
14,912円 ( 16,403円 ) | 1日目 |
13,696円 ( 15,066円 ) | 1日目 |
13,696円 ( 15,066円 ) | 1日目 |
16,320円 ( 17,952円 ) | 1日目 |
23,872円 ( 26,259円 ) | 1日目 |
25,920円 ( 28,512円 ) | 1日目 |
30,336円 ( 33,370円 ) | 1日目 |
117,677円 ( 129,445円 ) | 1日目 |
118,803円 ( 130,683円 ) | 1日目 |
129,403円 ( 142,343円 ) | 1日目 |
13,888円 ( 15,277円 ) | 1日目 |
13,888円 ( 15,277円 ) | 1日目 |
16,320円 ( 17,952円 ) | 1日目 |
23,616円 ( 25,978円 ) | 1日目 |
31,232円 ( 34,355円 ) | 1日目 |
32,896円 ( 36,186円 ) | 1日目 |
42,368円 ( 46,605円 ) | 1日目 |
117,344円 ( 129,078円 ) | 1日目 |
126,489円 ( 139,138円 ) | 1日目 |
129,536円 ( 142,490円 ) | 1日目 |
13,888円 ( 15,277円 ) | 1日目 |
13,888円 ( 15,277円 ) | 1日目 |
20,672円 ( 22,739円 ) | 1日目 |
23,616円 ( 25,978円 ) | 1日目 |
34,752円 ( 38,227円 ) | 1日目 |
38,848円 ( 42,733円 ) | 1日目 |
52,800円 ( 58,080円 ) | 1日目 |
125,097円 ( 137,607円 ) | 1日目 |
128,146円 ( 140,961円 ) | 1日目 |
139,476円 ( 153,424円 ) | 1日目 |
20,672円 ( 22,739円 ) | 1日目 |
20,672円 ( 22,739円 ) | 1日目 |
29,056円 ( 31,962円 ) | 1日目 |
33,408円 ( 36,749円 ) | 1日目 |
50,112円 ( 55,123円 ) | 1日目 |
71,819円 ( 79,001円 ) | 1日目 |
82,502円 ( 90,752円 ) | 1日目 |
135,567円 ( 149,124円 ) | 1日目 |
139,476円 ( 153,424円 ) | 1日目 |
155,577円 ( 171,135円 ) | 1日目 |
27,584円 ( 30,342円 ) | 1日目 |
27,584円 ( 30,342円 ) | 1日目 |
31,936円 ( 35,130円 ) | 1日目 |
41,856円 ( 46,042円 ) | 1日目 |
57,728円 ( 63,501円 ) | 1日目 |
詳細情報
基本情報
金型のランナー部加工用Pコーティング採用。
【特長】
・角度が豊富でPコーティングの採用により、耐熱・耐摩耗性を大幅にアップ。
・2枚刃超硬ソリッドの台形ランナーエンドミル。
・台形溝加工に。
・Pコーティング付。
【用途】
・金型のランナー部加工用。
