栄工舎

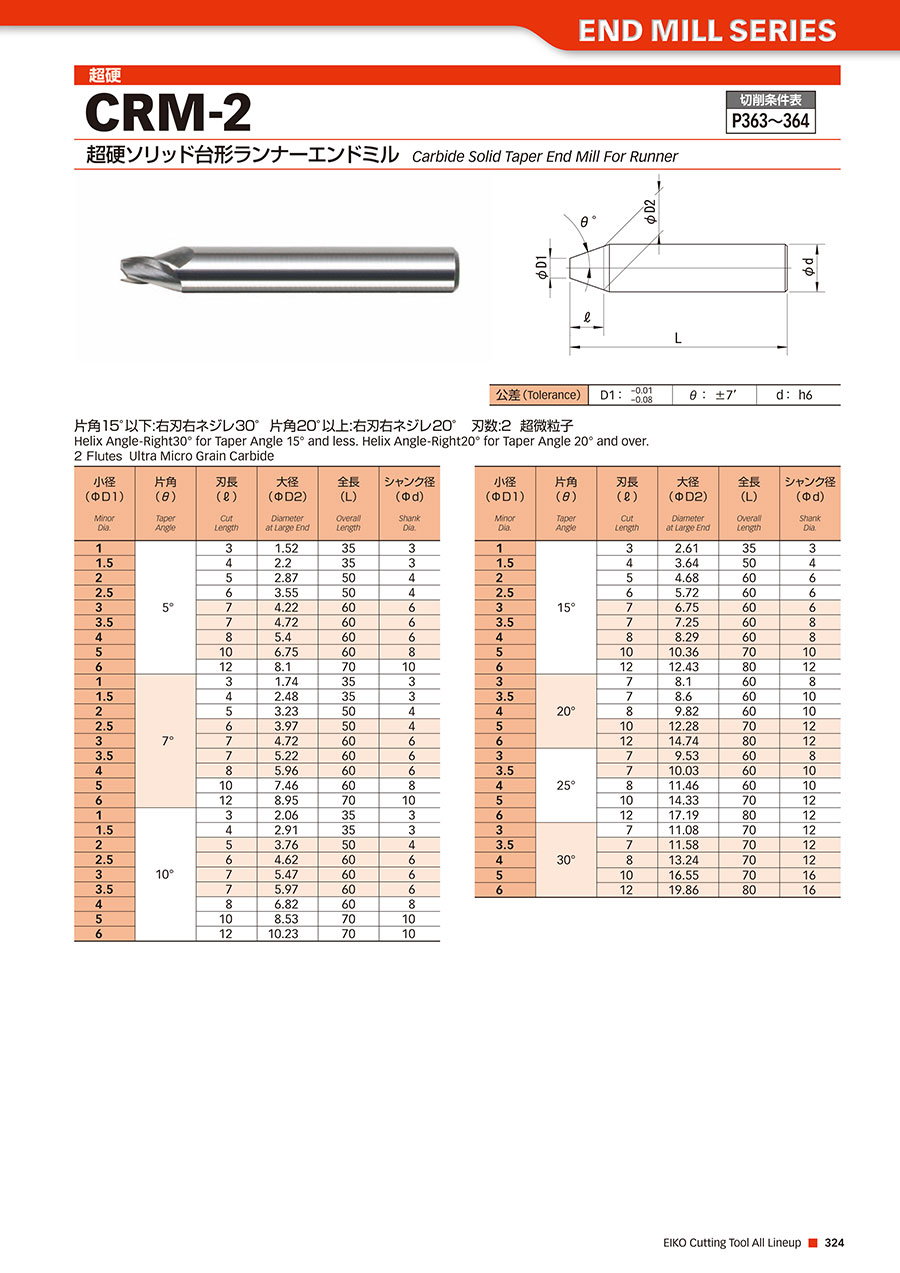

超硬ソリッド台形ランナーエンドミル CRM-2

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,152円～91,503円

税込単価: 10,067円～100,653円

超硬の台形ランナー用エンドミル。【特長】・5度から45度までと幅広い角度のライ...

詳細情報を確認する

刃数
2
材質
超硬
刃径公差
-0.01～-0.08
刃形状
右刃右ネジレ
シャンク公差
h6
角度公差
±7′

未確定：候補が51型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

公差（Tolerance）	D1：	-0.01 -0.08	θ：	±7'	d：	h6

片角15度以下:右刃右ネジレ30度
片角20度以上:右刃右ネジレ20度
刃数：2
超微粒子

小径（φD1） Minor Dia.	片角（θ） Taper Angle	刃長（l） Cut Length	大径（φD2） Diameter at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.
1	5°	3	1.52	35	3
1.5		4	2.2	35	3
2		5	2.87	50	4
2.5		6	3.55	50	4
3		7	4.22	60	6
3.5		7	4.72	60	6
4		8	5.4	60	6
5		10	6.75	60	8
6		12	8.1	70	10
1	7°	3	1.74	35	3
1.5		4	2.48	35	3
2		5	3.23	50	4
2.5		6	3.97	50	4
3		7	4.72	60	6
3.5		7	5.22	60	6
4		8	5.96	60	6
5		10	7.46	60	8
6		12	8.95	70	10
1	10°	3	2.06	35	3
1.5		4	2.91	35	3
2		5	3.76	50	4
2.5		6	4.62	60	6
3		7	5.47	60	6
3.5		7	5.97	60	6
4		8	6.82	60	8
5		10	8.53	70	10
6		12	10.23	70	10
1	15°	3	2.61	35	3
1.5		4	3.64	50	4
2		5	4.68	60	6
2.5		6	5.72	60	6
3		7	6.75	60	6
3.5		7	7.25	60	8
4		8	8.29	60	8
5		10	10.36	70	10
6		12	12.43	80	12
3	20°	7	8.1	60	8
3.5		7	8.6	60	10
4		8	9.82	60	10
5		10	12.28	70	12
6		12	14.74	80	12
3	25°	7	9.53	60	8
3.5		7	10.03	60	10
4		8	11.46	60	10
5		10	14.33	70	12
6		12	17.19	80	12
3	30°	7	11.08	70	12
3.5		7	11.58	70	12
4		8	13.24	70	12
5		10	16.55	70	16
6		12	19.86	80	16

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃長

(mm)

片角

(°)

全長

(mm)

シャンク径

(mm)

小径

(mm)

大径

(mm)

ネジレ角度

最小発注数量

3	5ﾟ	35	3	1	1.52	30°	1個
3	7ﾟ	35	3	1	1.74	30°	1個
3	10ﾟ	35	3	1	2.06	30°	1個
3	15ﾟ	35	3	1	2.61	30°	1個
4	5ﾟ	35	3	1.5	2.2	30°	1個
4	7ﾟ	35	3	1.5	2.48	30°	1個
4	10ﾟ	35	3	1.5	2.91	30°	1個
4	15ﾟ	50	4	1.5	3.64	30°	1個
5	5ﾟ	50	4	2	2.87	30°	1個
5	7ﾟ	50	4	2	3.23	30°	1個
5	10ﾟ	50	4	2	3.76	30°	1個
5	15ﾟ	60	6	2	4.68	30°	1個
6	5ﾟ	50	4	2.5	3.55	30°	1個
6	7ﾟ	50	4	2.5	3.97	30°	1個
6	10ﾟ	60	6	2.5	4.62	30°	1個
6	15ﾟ	60	6	2.5	5.72	30°	1個
7	5ﾟ	60	6	3	4.22	30°	1個
7	7ﾟ	60	6	3	4.72	30°	1個
7	10ﾟ	60	6	3	5.47	30°	1個
7	15ﾟ	60	6	3	6.75	30°	1個
7	20ﾟ	60	8	3	8.1	20°	1個
7	25ﾟ	60	8	3	9.53	20°	1個
7	30ﾟ	70	12	3	11.08	20°	1個
7	5ﾟ	60	6	3.5	4.72	30°	1個
7	7ﾟ	60	6	3.5	5.22	30°	1個
7	10ﾟ	60	6	3.5	5.97	30°	1個
7	15ﾟ	60	8	3.5	7.25	30°	1個
7	20ﾟ	60	10	3.5	8.6	20°	1個
7	25ﾟ	60	10	3.5	10.03	20°	1個
7	30ﾟ	70	12	3.5	11.58	20°	1個
8	5ﾟ	60	6	4	5.4	30°	1個
8	7ﾟ	60	6	4	5.96	30°	1個
8	10ﾟ	60	8	4	6.82	30°	1個
8	15ﾟ	60	8	4	8.29	30°	1個
8	20ﾟ	60	10	4	9.82	20°	1個
8	25ﾟ	60	10	4	11.46	20°	1個
8	30ﾟ	70	12	4	13.24	20°	1個
10	5ﾟ	60	8	5	6.75	30°	1個
10	7ﾟ	60	8	5	7.46	30°	1個
10	10ﾟ	70	10	5	8.53	30°	1個
10	15ﾟ	70	10	5	10.36	30°	1個
10	20ﾟ	70	12	5	12.28	20°	1個
10	25ﾟ	70	12	5	14.33	20°	1個
10	30ﾟ	70	16	5	16.55	20°	1個
12	5ﾟ	70	10	6	8.1	30°	1個
12	7ﾟ	70	10	6	8.95	30°	1個
12	10ﾟ	70	10	6	10.23	30°	1個
12	15ﾟ	80	12	6	12.43	30°	1個
12	20ﾟ	80	12	6	14.74	20°	1個
12	25ﾟ	80	12	6	17.19	20°	1個
12	30ﾟ	80	16	6	19.86	20°	1個

通常単価(税別) (税込単価)	通常出荷日

9,152円 ( 10,067円 )	1日目
10,368円 ( 11,405円 )	1日目
10,368円 ( 11,405円 )	1日目
10,624円 ( 11,686円 )	1日目
9,152円 ( 10,067円 )	1日目
10,368円 ( 11,405円 )	1日目
10,368円 ( 11,405円 )	1日目
10,624円 ( 11,686円 )	1日目
10,624円 ( 11,686円 )	1日目
10,624円 ( 11,686円 )	1日目
11,264円 ( 12,390円 )	1日目
12,544円 ( 13,798円 )	1日目
10,624円 ( 11,686円 )	1日目
10,624円 ( 11,686円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
11,392円 ( 12,531円 )	1日目
11,392円 ( 12,531円 )	1日目
12,544円 ( 13,798円 )	1日目
13,632円 ( 14,995円 )	1日目
19,776円 ( 21,754円 )	1日目
21,504円 ( 23,654円 )	1日目
25,344円 ( 27,878円 )	1日目
11,648円 ( 12,813円 )	1日目
11,648円 ( 12,813円 )	1日目
13,632円 ( 14,995円 )	1日目
19,648円 ( 21,613円 )	1日目
25,984円 ( 28,582円 )	1日目
27,328円 ( 30,061円 )	1日目
35,264円 ( 38,790円 )	1日目
11,648円 ( 12,813円 )	1日目
11,648円 ( 12,813円 )	1日目
17,216円 ( 18,938円 )	1日目
19,648円 ( 21,613円 )	1日目
28,928円 ( 31,821円 )	1日目
32,384円 ( 35,622円 )	1日目
43,968円 ( 48,365円 )	1日目
17,216円 ( 18,938円 )	1日目
17,216円 ( 18,938円 )	1日目
24,192円 ( 26,611円 )	1日目
27,840円 ( 30,624円 )	1日目
41,728円 ( 45,901円 )	1日目
59,072円 ( 64,979円 )	1日目
68,708円 ( 75,579円 )	1日目
22,976円 ( 25,274円 )	1日目
22,976円 ( 25,274円 )	1日目
26,496円 ( 29,146円 )	1日目
34,880円 ( 38,368円 )	1日目
48,128円 ( 52,941円 )	1日目
85,093円 ( 93,602円 )	1日目
91,503円 ( 100,653円 )	1日目

詳細情報

基本情報

基本情報

超硬の台形ランナー用エンドミル。
【特長】
・5度から45度までと幅広い角度のラインナップ。様々な加工角に対応。
【用途】
・金型のランナー部加工用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
