栄工舎

超硬ソリッドテーパーエンドミル（ロング） CSTEL

カタログ |

通常単価(税別): 12,096円～43,456円

税込単価: 13,306円～47,802円

通常出荷日：1日目

ロング刃タイプのテーパーエンドミル。【特長】・ロング刃タイプ等ネジレ刃の採用により、安定した切れ味と高...

詳細を確認

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

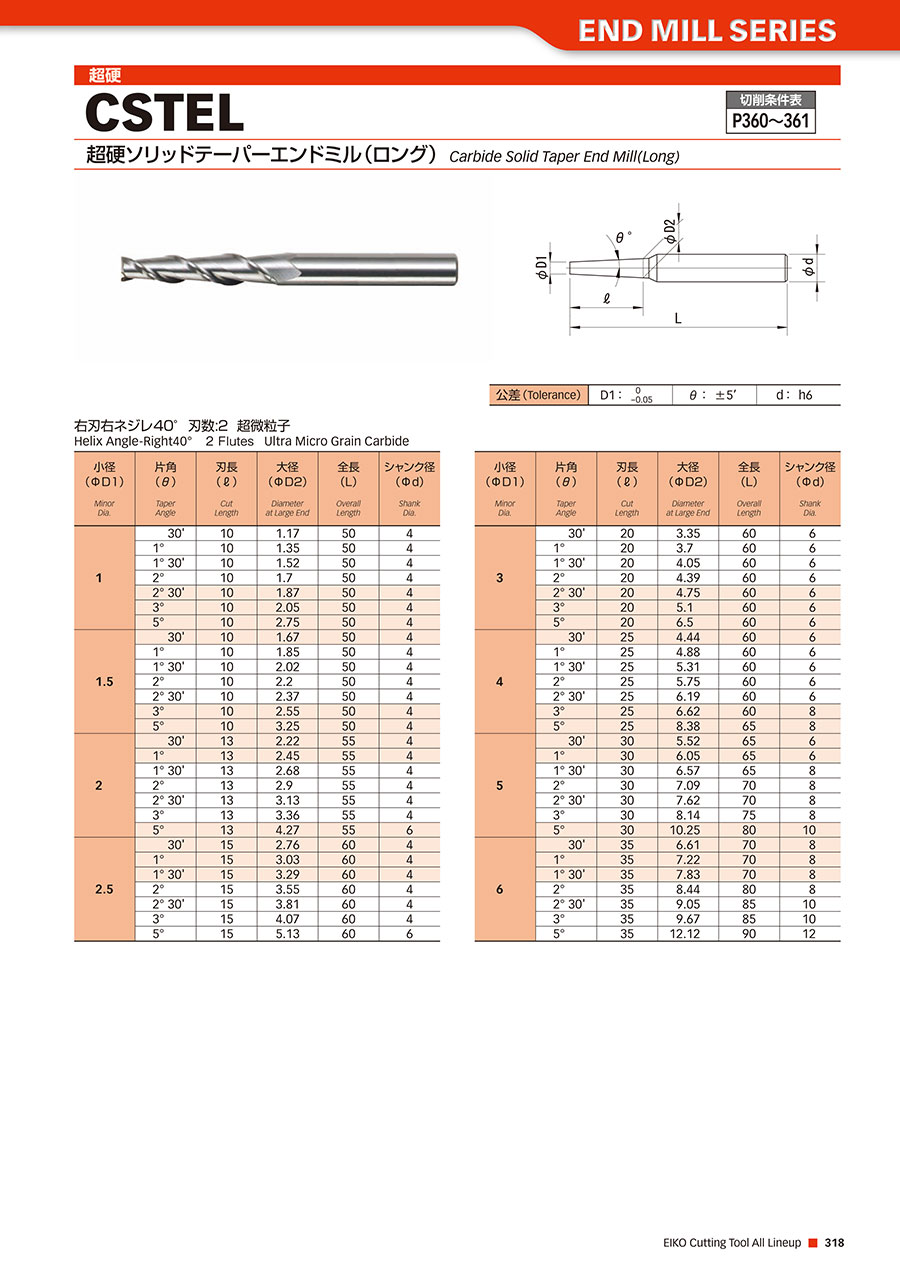

カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

公差（Tolerance）	D1：	0 -0.05	θ：±5´	d：h6

右刃右ネジレ40度
刃数：2
超微粒子

小径（φD1） Minor Dia	片角（θ） Taper Angle	刃長（l） Cut Length	大径（φD2） Diameter at Large End	全長（L) Overall Length	シャンク径（φd） Shank Dia.
1	30´	10	1.17	50	4
	1°	10	1.35	50	4
	1°30´	10	1.52	50	4
	2°	10	1.7	50	4
	2°30´	10	1.87	50	4
	3°	10	2.05	50	4
	5°	10	2.75	50	4
1.5	30´	10	1.67	50	4
	1°	10	1.85	50	4
	1°30´	10	2.02	50	4
	2°	10	2.2	50	4
	2°30´	10	2.37	50	4
	3°	10	2.55	50	4
	5°	10	3.25	50	4
2	30´	13	2.22	55	4
	1°	13	2.45	55	4
	1°30´	13	2.68	55	4
	2°	13	2.9	55	4
	2°30´	13	3.13	55	4
	3°	13	3.36	55	4
	5°	13	4.27	55	6
2.5	30´	15	2.76	60	4
	1°	15	3.03	60	4
	1°30´	15	3.29	60	4
	2°	15	3.55	60	4
	2°30´	15	3.81	60	4
	3°	15	4.07	60	4
	5°	15	5.13	60	6
3	30´	20	3.35	60	6
	1°	20	3.7	60	6
	1°30´	20	4.05	60	6
	2°	20	4.39	60	6
	2°30´	20	4.75	60	6
	3°	20	5.1	60	6
	5°	20	6.5	60	6
4	30´	25	4.44	60	6
	1°	25	4.88	60	6
	1°30´	25	5.31	60	6
	2°	25	5.75	60	6
	2°30´	25	6.19	60	6
	3°	25	6.62	60	8
	5°	25	8.38	65	8
5	30´	30	5.52	65	6
	1°	30	6.05	65	6
	1°30´	30	6.57	65	8
	2°	30	7.09	70	8
	2°30´	30	7.62	70	8
	3°	30	8.14	75	8
	5°	30	10.25	80	10
6	30´	35	6.61	70	8
	1°	35	7.22	70	8
	1°30´	35	7.83	70	8
	2°	35	8.44	80	8
	2°30´	35	9.05	85	10
	3°	35	9.67	85	10
	5°	35	12.12	90	12

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

1	10	0.5	1.17	4	50	1個
1	10	1	1.35	4	50	1個
1	10	1.5	1.52	4	50	1個
1	10	2	1.7	4	50	1個
1	10	2.5	1.87	4	50	1個
1	10	3	2.05	4	50	1個
1	10	5	2.75	4	50	1個
1.5	10	0.5	1.67	4	50	1個
1.5	10	1	1.85	4	50	1個
1.5	10	1.5	2.02	4	50	1個
1.5	10	2	2.2	4	50	1個
1.5	10	2.5	2.37	4	50	1個
1.5	10	3	2.55	4	50	1個
1.5	10	5	3.25	4	50	1個
2	13	0.5	2.22	4	55	1個
2	13	1	2.45	4	55	1個
2	13	1.5	2.68	4	55	1個
2	13	2	2.9	4	55	1個
2	13	2.5	3.13	4	55	1個
2	13	3	3.36	4	55	1個
2	13	5	4.27	6	55	1個
2.5	15	0.5	2.76	4	60	1個
2.5	15	1	3.03	4	60	1個
2.5	15	1.5	3.29	4	60	1個
2.5	15	2	3.55	4	60	1個
2.5	15	2.5	3.81	4	60	1個
2.5	15	3	4.07	4	60	1個
2.5	15	5	5.13	6	60	1個
3	20	0.5	3.35	6	60	1個
3	20	1	3.7	6	60	1個
3	20	1.5	4.05	6	60	1個
3	20	2	4.39	6	60	1個
3	20	2.5	4.75	6	60	1個
3	20	3	5.1	6	60	1個
3	20	5	6.5	6	60	1個
4	25	0.5	4.44	6	60	1個
4	25	1	4.88	6	60	1個
4	25	1.5	5.31	6	60	1個
4	25	2	5.75	6	60	1個
4	25	2.5	6.19	6	60	1個
4	25	3	6.62	8	60	1個
4	25	5	8.38	8	65	1個
5	30	0.5	5.52	6	65	1個
5	30	1	6.05	6	65	1個
5	30	1.5	6.57	8	65	1個
5	30	2	7.09	8	70	1個
5	30	2.5	7.62	8	70	1個
5	30	3	8.14	8	75	1個
5	30	5	10.25	10	80	1個
6	35	0.5	6.61	8	70	1個
6	35	1	7.22	8	70	1個
6	35	1.5	7.83	8	70	1個
6	35	2	8.44	8	80	1個
6	35	2.5	9.05	10	85	1個
6	35	3	9.67	10	85	1個
6	35	5	12.12	12	90	1個

通常単価(税別) (税込単価)	通常出荷日

12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
13,824円 ( 15,206円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
13,824円 ( 15,206円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
12,096円 ( 13,306円 )	1日目
16,256円 ( 17,882円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
13,376円 ( 14,714円 )	1日目
13,376円 ( 14,714円 )	1日目
13,376円 ( 14,714円 )	1日目
13,376円 ( 14,714円 )	1日目
13,376円 ( 14,714円 )	1日目
13,376円 ( 14,714円 )	1日目
13,376円 ( 14,714円 )	1日目
15,616円 ( 17,178円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
17,856円 ( 19,642円 )	1日目
19,456円 ( 21,402円 )	1日目
16,576円 ( 18,234円 )	1日目
16,576円 ( 18,234円 )	1日目
19,456円 ( 21,402円 )	1日目
19,456円 ( 21,402円 )	1日目
19,456円 ( 21,402円 )	1日目
19,456円 ( 21,402円 )	1日目
24,064円 ( 26,470円 )	1日目
19,456円 ( 21,402円 )	1日目
19,456円 ( 21,402円 )	1日目
19,456円 ( 21,402円 )	1日目
23,360円 ( 25,696円 )	1日目
27,264円 ( 29,990円 )	1日目
27,264円 ( 29,990円 )	1日目
43,456円 ( 47,802円 )	1日目

詳細情報

基本情報

基本情報

ロング刃タイプのテーパーエンドミル。
【特長】
・ロング刃タイプ等ネジレ刃の採用により、安定した切れ味と高い加工精度が得られる。
【用途】
・金型加工等に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
