栄工舎

超硬ソリッドキーシードカッター CSKC

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 10,304円～49,024円

税込単価: 11,334円～53,926円

超硬先ムクキー溝加工カッター。【特長】・刃径・刃厚のバリエーションが豊富な為、...

詳細情報を確認する

刃材質
超硬
刃径公差
-0.05～0
刃形状
右刃ストレート
刃厚公差
-0.035～0
シャンク公差
-0.01～0

未確定：候補が226型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

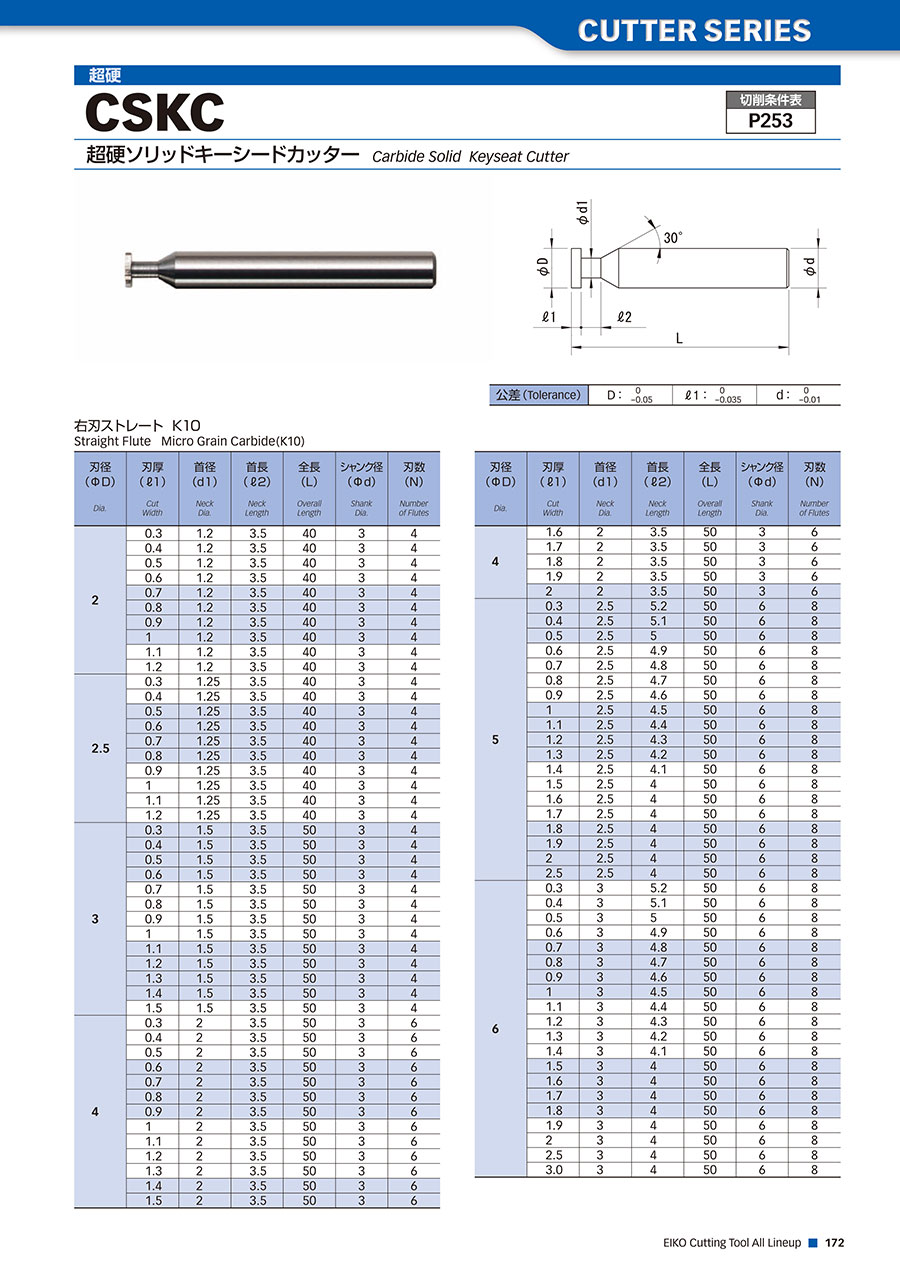

超硬ソリッドキーシードカッター CSKCの外形図と寸法

超硬ソリッドキーシードカッター CSKC

超硬ソリッドキーシードカッター CSKCの外形図

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
2	0.3	1.2	3.5	40	3	4
	0.4	1.2	3.5	40	3	4
	0.5	1.2	3.5	40	3	4
	0.6	1.2	3.5	40	3	4
	0.7	1.2	3.5	40	3	4
	0.8	1.2	3.5	40	3	4
	0.9	1.2	3.5	40	3	4
	1	1.2	3.5	40	3	4
	1.1	1.2	3.5	40	3	4
	1.2	1.2	3.5	40	3	4
2.5	0.3	1.25	3.5	40	3	4
	0.4	1.25	3.5	40	3	4
	0.5	1.25	3.5	40	3	4
	0.6	1.25	3.5	40	3	4
	0.7	1.25	3.5	40	3	4
	0.8	1.25	3.5	40	3	4
	0.9	1.25	3.5	40	3	4
	1	1.25	3.5	40	3	4
	1.1	1.25	3.5	40	3	4
	1.2	1.25	3.5	40	3	4
3	0.3	1.5	3.5	50	3	4
	0.4	1.5	3.5	50	3	4
	0.5	1.5	3.5	50	3	4
	0.6	1.5	3.5	50	3	4
	0.7	1.5	3.5	50	3	4
	0.8	1.5	3.5	50	3	4
	0.9	1.5	3.5	50	3	4
	1	1.5	3.5	50	3	4
	1.1	1.5	3.5	50	3	4
	1.2	1.5	3.5	50	3	4
	1.3	1.5	3.5	50	3	4
	1.4	1.5	3.5	50	3	4
	1.5	1.5	3.5	50	3	4
4	0.3	2	3.5	50	3	6
	0.4	2	3.5	50	3	6
	0.5	2	3.5	50	3	6
	0.6	2	3.5	50	3	6
	0.7	2	3.5	50	3	6
	0.8	2	3.5	50	3	6
	0.9	2	3.5	50	3	6
	1	2	3.5	50	3	6
	1.1	2	3.5	50	3	6
	1.2	2	3.5	50	3	6
	1.3	2	3.5	50	3	6
	1.4	2	3.5	50	3	6
	1.5	2	3.5	50	3	6

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
4	1.6	2	3.5	50	3	6
	1.7	2	3.5	50	3	6
	1.8	2	3.5	50	3	6
	1.9	2	3.5	50	3	6
	2	2	3.5	50	3	6
5	0.3	2.5	5.2	50	6	8
	0.4	2.5	5.1	50	6	8
	0.5	2.5	5	50	6	8
	0.6	2.5	4.9	50	6	8
	0.7	2.5	4.8	50	6	8
	0.8	2.5	4.7	50	6	8
	0.9	2.5	4.6	50	6	8
	1	2.5	4.5	50	6	8
	1.1	2.5	4.4	50	6	8
	1.2	2.5	4.3	50	6	8
	1.3	2.5	4.2	50	6	8
	1.4	2.5	4.1	50	6	8
	1.5	2.5	4	50	6	8
	1.6	2.5	4	50	6	8
	1.7	2.5	4	50	6	8
	1.8	2.5	4	50	6	8
	1.9	2.5	4	50	6	8
	2	2.5	4	50	6	8
	2.5	2.5	4	50	6	8
6	0.3	3	5.2	50	6	8
	0.4	3	5.1	50	6	8
	0.5	3	5	50	6	8
	0.6	3	4.9	50	6	8
	0.7	3	4.8	50	6	8
	0.8	3	4.7	50	6	8
	0.9	3	4.6	50	6	8
	1	3	4.5	50	6	8
	1.1	3	4.4	50	6	8
	1.2	3	4.3	50	6	8
	1.3	3	4.2	50	6	8
	1.4	3	4.1	50	6	8
	1.5	3	4	50	6	8
	1.6	3	4	50	6	8
	1.7	3	4	50	6	8
	1.8	3	4	50	6	8
	1.9	3	4	50	6	8
	2	3	4	50	6	8
	2.5	3	4	50	6	8
	3	3	4	50	6	8

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
8	0.3	4	5.2	60	6	10
	0.4	4	5.1	60	6	10
	0.5	4	5	60	6	10
	0.6	4	4.9	60	6	10
	0.7	4	4.8	60	6	10
	0.8	4	4.7	60	6	10
	0.9	4	4.6	60	6	10
	1	4	4.5	60	6	10
	1.1	4	4.4	60	6	10
	1.2	4	4.3	60	6	10
	1.3	4	4.2	60	6	10
	1.4	4	4.1	60	6	10
	1.5	4	4	60	6	10
	1.6	4	4	60	6	10
	1.7	4	4	60	6	10
	1.8	4	4	60	6	10
	1.9	4	4	60	6	10
	2	4	4	60	6	10
	2.5	4	4	60	6	10
	3	4	4	60	6	10
	3.5	4	4	60	6	10
	4	4	4	60	6	10
10	0.3	5	6.2	60	8	10
	0.4	5	6.1	60	8	10
	0.5	5	6	60	8	10
	0.6	5	5.9	60	8	10
	0.7	5	5.8	60	8	10
	0.8	5	5.7	60	8	10
	0.9	5	5.6	60	8	10
	1	5	5.5	60	8	10
	1.1	5	5.4	60	8	10
	1.2	5	5.3	60	8	10
	1.3	5	5.2	60	8	10
	1.4	5	5.1	60	8	10
	1.5	5	5	60	8	10
	1.6	5	5	60	8	10
	1.7	5	5	60	8	10
	1.8	5	5	60	8	10
	1.9	5	5	60	8	10
	2	5	5	60	8	10
	2.5	5	5	60	8	10
	3	5	5	60	8	10
	3.5	5	5	60	8	10
	4	5	5	60	8	10
	4.5	5	5	60	8	10
	5	5	5	60	8	10
12	0.3	6	6.2	60	8	10
	0.4	6	6.1	60	8	10
	0.5	6	6	60	8	10
	0.6	6	5.9	60	8	10
	0.7	6	5.8	60	8	10
	0.8	6	5.7	60	8	10
	0.9	6	5.6	60	8	10
	1	6	5.5	60	8	10
	1.1	6	5.4	60	8	10
	1.2	6	5.3	60	8	10
	1.3	6	5.2	60	8	10
	1.4	6	5.1	60	8	10
	1.5	6	5	60	8	10
	1.6	6	5	60	8	10
	1.7	6	5	60	8	10
	1.8	6	5	60	8	10
	1.9	6	5	60	8	10
	2	6	5	60	8	10
	2.5	6	5	60	8	10
	3	6	5	60	8	10
	3.5	6	5	60	8	10
	4	6	5	60	8	10
	4.5	6	5	60	8	10

	D	l1	d
公差（Tolerance）	0 -0.05	0 -0.035	0 -0.01

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
12	5	6	5	60	8	10
	5.5	6	5	60	8	10
	6	6	5	60	8	10
15	1	7	24	70	8	10
	1.5	7	23.5	70	8	10
	2	7	23	70	8	10
	2.5	7	22.5	70	8	10
	3	7	22	70	8	10
	3.5	7	21.5	70	8	10
	4	7	21	70	8	10
	4.5	7	20.5	70	8	10
	5	7	20	70	8	10
	5.5	7	19.5	70	8	10
	6	7	19	70	8	10
16	1	7	24	70	8	10
	1.5	7	23.5	70	8	10
	2	7	23	70	8	10
	2.5	7	22.5	70	8	10
	3	7	22	70	8	10
	3.5	7	21.5	70	8	10
	4	7	21	70	8	10
	4.5	7	20.5	70	8	10
	5	7	20	70	8	10
	5.5	7	19.5	70	8	10
	6	7	19	70	8	10
18	1	9	24	70	10	12
	1.5	9	23.5	70	10	12
	2	9	23	70	10	12
	2.5	9	22.5	70	10	12
	3	9	22	70	10	12
	3.5	9	21.5	70	10	12
	4	9	21	70	10	12
	4.5	9	20.5	70	10	12
	5	9	20	70	10	12
	5.5	9	19.5	70	10	12
	6	9	19	70	10	12
20	1	9	24	80	10	12
	1.5	9	23.5	80	10	12
	2	9	23	80	10	12
	2.5	9	22.5	80	10	12
	3	9	22	80	10	12
	3.5	9	21.5	80	10	12
	4	9	21	80	10	12
	4.5	9	20.5	80	10	12
	5	9	20	80	10	12
	5.5	9	19.5	80	10	12
	6	9	19	80	10	12
25	1	9	24	80	10	14
	1.5	9	23.5	80	10	14
	2	9	23	80	10	14
	2.5	9	22.5	80	10	14
	3	9	22	80	10	14
	3.5	9	21.5	80	10	14
	4	9	21	80	10	14
	4.5	9	20.5	80	10	14
	5	9	20	80	10	14
	5.5	9	19.5	80	10	14
	6	9	19	80	10	14
30	1	11	24	85	12	14
	1.5	11	23.5	85	12	14
	2	11	23	85	12	14
	2.5	11	22.5	85	12	14
	3	11	22	85	12	14
	3.5	11	21.5	85	12	14
	4	11	21	85	12	14
	4.5	11	20.5	85	12	14
	5	11	20	85	12	14
	5.5	11	19.5	85	12	14
	6	11	19	85	12	14

右刃ストレート K10

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃幅

(mm)

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃数

首長

(mm)

最小発注数量

2	0.3	3	1.2	40	4	3.5	1個
2	0.4	3	1.2	40	4	3.5	1個
2	0.5	3	1.2	40	4	3.5	1個
2	0.6	3	1.2	40	4	3.5	1個
2	0.7	3	1.2	40	4	3.5	1個
2	0.8	3	1.2	40	4	3.5	1個
2	0.9	3	1.2	40	4	3.5	1個
2	1	3	1.2	40	4	3.5	1個
2	1.1	3	1.2	40	4	3.5	1個
2	1.2	3	1.2	40	4	3.5	1個
2.5	0.3	3	1.25	40	4	3.5	1個
2.5	0.4	3	1.25	40	4	3.5	1個
2.5	0.5	3	1.25	40	4	3.5	1個
2.5	0.6	3	1.25	40	4	3.5	1個
2.5	0.7	3	1.25	40	4	3.5	1個
2.5	0.8	3	1.25	40	4	3.5	1個
2.5	0.9	3	1.25	40	4	3.5	1個
2.5	1	3	1.25	40	4	3.5	1個
2.5	1.1	3	1.25	40	4	3.5	1個
2.5	1.2	3	1.25	40	4	3.5	1個
3	0.3	3	1.5	50	4	3.5	1個
3	0.4	3	1.5	50	4	3.5	1個
3	0.5	3	1.5	50	4	3.5	1個
3	0.6	3	1.5	50	4	3.5	1個
3	0.7	3	1.5	50	4	3.5	1個
3	0.8	3	1.5	50	4	3.5	1個
3	0.9	3	1.5	50	4	3.5	1個
3	1	3	1.5	50	4	3.5	1個
3	1.1	3	1.5	50	4	3.5	1個
3	1.2	3	1.5	50	4	3.5	1個
3	1.3	3	1.5	50	4	3.5	1個
3	1.4	3	1.5	50	4	3.5	1個
3	1.5	3	1.5	50	4	3.5	1個
4	0.3	3	2	50	6	3.5	1個
4	0.5	3	2	50	6	3.5	1個
4	0.6	3	2	50	6	3.5	1個
4	0.7	3	2	50	6	3.5	1個
4	0.8	3	2	50	6	3.5	1個
4	0.9	3	2	50	6	3.5	1個
4	1	3	2	50	6	3.5	1個
4	1.1	3	2	50	6	3.5	1個
4	1.2	3	2	50	6	3.5	1個
4	1.3	3	2	50	6	3.5	1個
4	1.4	3	2	50	6	3.5	1個
4	1.5	3	2	50	6	3.5	1個
4	1.6	3	2	50	6	3.5	1個
4	1.7	3	2	50	6	3.5	1個
4	1.8	3	2	50	6	3.5	1個
4	1.9	3	2	50	6	3.5	1個
4	2	3	2	50	6	3.5	1個
5	0.3	6	2.5	50	8	5.2	1個
5	0.4	6	2.5	50	8	5.1	1個
5	0.5	6	2.5	50	8	5	1個
5	0.6	6	2.5	50	8	4.9	1個
5	0.7	6	2.5	50	8	4.8	1個
5	0.8	6	2.5	50	8	4.7	1個
5	0.9	6	2.5	50	8	4.6	1個
5	1	6	2.5	50	8	4.5	1個
5	1.1	6	2.5	50	8	4.4	1個
5	1.2	6	2.5	50	8	4.3	1個

通常単価(税別) (税込単価)	通常出荷日

14,784円 ( 16,262円 )	1日目
14,784円 ( 16,262円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
10,304円 ( 11,334円 )	1日目
10,304円 ( 11,334円 )	1日目
14,784円 ( 16,262円 )	1日目
14,784円 ( 16,262円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
11,328円 ( 12,461円 )	1日目
10,304円 ( 11,334円 )	1日目
10,304円 ( 11,334円 )	1日目
17,792円 ( 19,571円 )	1日目
17,792円 ( 19,571円 )	1日目
13,696円 ( 15,066円 )	5日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,456円 ( 14,802円 )	5日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	5日目
17,439円 ( 19,183円 )	5日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,456円 ( 14,802円 )	5日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,295円 ( 13,525円 )	5日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,295円 ( 13,525円 )	5日目
17,728円 ( 19,501円 )	1日目
17,728円 ( 19,501円 )	1日目
13,632円 ( 14,995円 )	3日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
13,632円 ( 14,995円 )	1日目
12,162円 ( 13,378円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目

基本情報

基本情報

超硬先ムクキー溝加工カッター。
【特長】
・刃径・刃厚のバリエーションが豊富な為、様々な刃径・刃幅加工等に対応。
【用途】
・キー溝などの加工に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬ソリッドキーシードカッター CSKCのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qアップカットとダウンカットどちらがいいのですか？

一般的には刃物に負荷が掛からないので、ダウンカットを推奨します。

この商品を見た人は、こんな商品も見ています

	今見ている商品超硬ソリッドキーシードカッター CSKC	超硬スーパーミニコンベックス	超硬スーパーミニキーシードカッター	超硬スーパーミニスロット	超硬スーパーミニスロットロング	超硬スーパーミニコンケーブ
メーカー	栄工舎	栄工舎	栄工舎	栄工舎	栄工舎	栄工舎
通常価格	10,304円-	20,800円 -	11,840円 -	12,800円 -	19,456円 -	21,376円 -
通常出荷日	在庫品1日目〜	1日目〜	在庫品1日目〜	1日目〜	1日目〜	1日目
刃材質	超硬	超硬	超硬	超硬	超硬	超硬
刃径公差	-0.05～0	-0.05～0	-0.05～0	-0.05～0	-0.05～0	-0.05～0
刃形状	右刃ストレート	右刃ストレート	右刃ストレート	右刃ストレート	右刃ストレート	右刃ストレート
刃厚公差	-0.035～0	-0.035～0	-0.035～0	-0.035～0	-0.03～0	-0.035～0
シャンク公差	-0.01～0	-0.01～0	-0.009～0	-0.01～0	-0.01～0	-0.009～0

よく一緒に購入される商品

栄工舎
超硬スーパーミニスロット0
通常価格(税別) : 12,800円-
通常出荷日 : 1日目～
ミスミ
超硬Ｔスロットカッター 2枚刃/4枚刃/…5
通常価格(税別) : -
通常出荷日 : 3日目
岡崎精工
SSF ソリッドスリワリフライス4.5
通常価格(税別) : 3,934円-
通常出荷日 : 2日目～
タンガロイ
ヘッド交換式エンドミルTungMeist…0
通常価格(税別) : 4,320円-
通常出荷日 : 1日目
協和精工
超硬リブ用エンドミル KRE-20
通常価格(税別) : 5,315円-
通常出荷日 : 3日目
オーエスジー
ステンレス・軟鋼用レギュラ形 EX-SU…4.5
通常価格(税別) : 1,157円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
TSCシリーズ超硬ボールエンドミル 3枚…4.2
通常価格(税別) : 2,110円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
超硬ロングネックスクエアエンドミル樹脂…4.6
通常価格(税別) : 2,000円-
通常出荷日 : 在庫品1日目～
当日出荷可能
オーエスジー
プラネットカッタシリーズ NCプラネット…0
通常価格(税別) : 24,886円-
通常出荷日 : 在庫品1日目～
当日出荷可能

Tスロットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

ツール用品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

刃径(mm)

刃幅(mm)

シャンク径(mm)

首径(mm)

全長(mm)

刃数

首長(mm)

タイプ

出荷日

超硬ソリッドキーシードカッター CSKC

商品情報

超硬ソリッドキーシードカッター CSKCの外形図と寸法

推奨切削条件

推奨切削条件表

型番リスト

詳細情報

基本情報

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

Tスロットカテゴリの売れ筋ランキング

技術サポート窓口

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
4	1.6	2	3.5	50	3	6
	1.7	2	3.5	50	3	6
	1.8	2	3.5	50	3	6
	1.9	2	3.5	50	3	6
	2	2	3.5	50	3	6
5	0.3	2.5	5.2	50	6	8
	0.4	2.5	5.1	50	6	8
	0.5	2.5	5	50	6	8
	0.6	2.5	4.9	50	6	8
	0.7	2.5	4.8	50	6	8
	0.8	2.5	4.7	50	6	8
	0.9	2.5	4.6	50	6	8
	1	2.5	4.5	50	6	8
	1.1	2.5	4.4	50	6	8
	1.2	2.5	4.3	50	6	8
	1.3	2.5	4.2	50	6	8
	1.4	2.5	4.1	50	6	8
	1.5	2.5	4	50	6	8
	1.6	2.5	4	50	6	8
	1.7	2.5	4	50	6	8
	1.8	2.5	4	50	6	8
	1.9	2.5	4	50	6	8
	2	2.5	4	50	6	8
	2.5	2.5	4	50	6	8
6	0.3	3	5.2	50	6	8
	0.4	3	5.1	50	6	8
	0.5	3	5	50	6	8
	0.6	3	4.9	50	6	8
	0.7	3	4.8	50	6	8
	0.8	3	4.7	50	6	8
	0.9	3	4.6	50	6	8
	1	3	4.5	50	6	8
	1.1	3	4.4	50	6	8
	1.2	3	4.3	50	6	8
	1.3	3	4.2	50	6	8
	1.4	3	4.1	50	6	8
	1.5	3	4	50	6	8
	1.6	3	4	50	6	8
	1.7	3	4	50	6	8
	1.8	3	4	50	6	8
	1.9	3	4	50	6	8
	2	3	4	50	6	8
	2.5	3	4	50	6	8
	3	3	4	50	6	8

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
8	0.3	4	5.2	60	6	10
	0.4	4	5.1	60	6	10
	0.5	4	5	60	6	10
	0.6	4	4.9	60	6	10
	0.7	4	4.8	60	6	10
	0.8	4	4.7	60	6	10
	0.9	4	4.6	60	6	10
	1	4	4.5	60	6	10
	1.1	4	4.4	60	6	10
	1.2	4	4.3	60	6	10
	1.3	4	4.2	60	6	10
	1.4	4	4.1	60	6	10
	1.5	4	4	60	6	10
	1.6	4	4	60	6	10
	1.7	4	4	60	6	10
	1.8	4	4	60	6	10
	1.9	4	4	60	6	10
	2	4	4	60	6	10
	2.5	4	4	60	6	10
	3	4	4	60	6	10
	3.5	4	4	60	6	10
	4	4	4	60	6	10
10	0.3	5	6.2	60	8	10
	0.4	5	6.1	60	8	10
	0.5	5	6	60	8	10
	0.6	5	5.9	60	8	10
	0.7	5	5.8	60	8	10
	0.8	5	5.7	60	8	10
	0.9	5	5.6	60	8	10
	1	5	5.5	60	8	10
	1.1	5	5.4	60	8	10
	1.2	5	5.3	60	8	10
	1.3	5	5.2	60	8	10
	1.4	5	5.1	60	8	10
	1.5	5	5	60	8	10
	1.6	5	5	60	8	10
	1.7	5	5	60	8	10
	1.8	5	5	60	8	10
	1.9	5	5	60	8	10
	2	5	5	60	8	10
	2.5	5	5	60	8	10
	3	5	5	60	8	10
	3.5	5	5	60	8	10
	4	5	5	60	8	10
	4.5	5	5	60	8	10
	5	5	5	60	8	10
12	0.3	6	6.2	60	8	10
	0.4	6	6.1	60	8	10
	0.5	6	6	60	8	10
	0.6	6	5.9	60	8	10
	0.7	6	5.8	60	8	10
	0.8	6	5.7	60	8	10
	0.9	6	5.6	60	8	10
	1	6	5.5	60	8	10
	1.1	6	5.4	60	8	10
	1.2	6	5.3	60	8	10
	1.3	6	5.2	60	8	10
	1.4	6	5.1	60	8	10
	1.5	6	5	60	8	10
	1.6	6	5	60	8	10
	1.7	6	5	60	8	10
	1.8	6	5	60	8	10
	1.9	6	5	60	8	10
	2	6	5	60	8	10
	2.5	6	5	60	8	10
	3	6	5	60	8	10
	3.5	6	5	60	8	10
	4	6	5	60	8	10
	4.5	6	5	60	8	10

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
4	1.6	2	3.5	50	3	6
	1.7	2	3.5	50	3	6
	1.8	2	3.5	50	3	6
	1.9	2	3.5	50	3	6
	2	2	3.5	50	3	6
5	0.3	2.5	5.2	50	6	8
	0.4	2.5	5.1	50	6	8
	0.5	2.5	5	50	6	8
	0.6	2.5	4.9	50	6	8
	0.7	2.5	4.8	50	6	8
	0.8	2.5	4.7	50	6	8
	0.9	2.5	4.6	50	6	8
	1	2.5	4.5	50	6	8
	1.1	2.5	4.4	50	6	8
	1.2	2.5	4.3	50	6	8
	1.3	2.5	4.2	50	6	8
	1.4	2.5	4.1	50	6	8
	1.5	2.5	4	50	6	8
	1.6	2.5	4	50	6	8
	1.7	2.5	4	50	6	8
	1.8	2.5	4	50	6	8
	1.9	2.5	4	50	6	8
	2	2.5	4	50	6	8
	2.5	2.5	4	50	6	8
6	0.3	3	5.2	50	6	8
	0.4	3	5.1	50	6	8
	0.5	3	5	50	6	8
	0.6	3	4.9	50	6	8
	0.7	3	4.8	50	6	8
	0.8	3	4.7	50	6	8
	0.9	3	4.6	50	6	8
	1	3	4.5	50	6	8
	1.1	3	4.4	50	6	8
	1.2	3	4.3	50	6	8
	1.3	3	4.2	50	6	8
	1.4	3	4.1	50	6	8
	1.5	3	4	50	6	8
	1.6	3	4	50	6	8
	1.7	3	4	50	6	8
	1.8	3	4	50	6	8
	1.9	3	4	50	6	8
	2	3	4	50	6	8
	2.5	3	4	50	6	8
	3	3	4	50	6	8

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
8	0.3	4	5.2	60	6	10
	0.4	4	5.1	60	6	10
	0.5	4	5	60	6	10
	0.6	4	4.9	60	6	10
	0.7	4	4.8	60	6	10
	0.8	4	4.7	60	6	10
	0.9	4	4.6	60	6	10
	1	4	4.5	60	6	10
	1.1	4	4.4	60	6	10
	1.2	4	4.3	60	6	10
	1.3	4	4.2	60	6	10
	1.4	4	4.1	60	6	10
	1.5	4	4	60	6	10
	1.6	4	4	60	6	10
	1.7	4	4	60	6	10
	1.8	4	4	60	6	10
	1.9	4	4	60	6	10
	2	4	4	60	6	10
	2.5	4	4	60	6	10
	3	4	4	60	6	10
	3.5	4	4	60	6	10
	4	4	4	60	6	10
10	0.3	5	6.2	60	8	10
	0.4	5	6.1	60	8	10
	0.5	5	6	60	8	10
	0.6	5	5.9	60	8	10
	0.7	5	5.8	60	8	10
	0.8	5	5.7	60	8	10
	0.9	5	5.6	60	8	10
	1	5	5.5	60	8	10
	1.1	5	5.4	60	8	10
	1.2	5	5.3	60	8	10
	1.3	5	5.2	60	8	10
	1.4	5	5.1	60	8	10
	1.5	5	5	60	8	10
	1.6	5	5	60	8	10
	1.7	5	5	60	8	10
	1.8	5	5	60	8	10
	1.9	5	5	60	8	10
	2	5	5	60	8	10
	2.5	5	5	60	8	10
	3	5	5	60	8	10
	3.5	5	5	60	8	10
	4	5	5	60	8	10
	4.5	5	5	60	8	10
	5	5	5	60	8	10
12	0.3	6	6.2	60	8	10
	0.4	6	6.1	60	8	10
	0.5	6	6	60	8	10
	0.6	6	5.9	60	8	10
	0.7	6	5.8	60	8	10
	0.8	6	5.7	60	8	10
	0.9	6	5.6	60	8	10
	1	6	5.5	60	8	10
	1.1	6	5.4	60	8	10
	1.2	6	5.3	60	8	10
	1.3	6	5.2	60	8	10
	1.4	6	5.1	60	8	10
	1.5	6	5	60	8	10
	1.6	6	5	60	8	10
	1.7	6	5	60	8	10
	1.8	6	5	60	8	10
	1.9	6	5	60	8	10
	2	6	5	60	8	10
	2.5	6	5	60	8	10
	3	6	5	60	8	10
	3.5	6	5	60	8	10
	4	6	5	60	8	10
	4.5	6	5	60	8	10

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
4	1.6	2	3.5	50	3	6
	1.7	2	3.5	50	3	6
	1.8	2	3.5	50	3	6
	1.9	2	3.5	50	3	6
	2	2	3.5	50	3	6
5	0.3	2.5	5.2	50	6	8
	0.4	2.5	5.1	50	6	8
	0.5	2.5	5	50	6	8
	0.6	2.5	4.9	50	6	8
	0.7	2.5	4.8	50	6	8
	0.8	2.5	4.7	50	6	8
	0.9	2.5	4.6	50	6	8
	1	2.5	4.5	50	6	8
	1.1	2.5	4.4	50	6	8
	1.2	2.5	4.3	50	6	8
	1.3	2.5	4.2	50	6	8
	1.4	2.5	4.1	50	6	8
	1.5	2.5	4	50	6	8
	1.6	2.5	4	50	6	8
	1.7	2.5	4	50	6	8
	1.8	2.5	4	50	6	8
	1.9	2.5	4	50	6	8
	2	2.5	4	50	6	8
	2.5	2.5	4	50	6	8
6	0.3	3	5.2	50	6	8
	0.4	3	5.1	50	6	8
	0.5	3	5	50	6	8
	0.6	3	4.9	50	6	8
	0.7	3	4.8	50	6	8
	0.8	3	4.7	50	6	8
	0.9	3	4.6	50	6	8
	1	3	4.5	50	6	8
	1.1	3	4.4	50	6	8
	1.2	3	4.3	50	6	8
	1.3	3	4.2	50	6	8
	1.4	3	4.1	50	6	8
	1.5	3	4	50	6	8
	1.6	3	4	50	6	8
	1.7	3	4	50	6	8
	1.8	3	4	50	6	8
	1.9	3	4	50	6	8
	2	3	4	50	6	8
	2.5	3	4	50	6	8
	3	3	4	50	6	8

刃径（φD） Dia.	刃厚（l1） Cut width	首径（ｄ1） Neck Dia.	首長（l2） Neck Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.	刃数（N） Number of Flutes
8	0.3	4	5.2	60	6	10
	0.4	4	5.1	60	6	10
	0.5	4	5	60	6	10
	0.6	4	4.9	60	6	10
	0.7	4	4.8	60	6	10
	0.8	4	4.7	60	6	10
	0.9	4	4.6	60	6	10
	1	4	4.5	60	6	10
	1.1	4	4.4	60	6	10
	1.2	4	4.3	60	6	10
	1.3	4	4.2	60	6	10
	1.4	4	4.1	60	6	10
	1.5	4	4	60	6	10
	1.6	4	4	60	6	10
	1.7	4	4	60	6	10
	1.8	4	4	60	6	10
	1.9	4	4	60	6	10
	2	4	4	60	6	10
	2.5	4	4	60	6	10
	3	4	4	60	6	10
	3.5	4	4	60	6	10
	4	4	4	60	6	10
10	0.3	5	6.2	60	8	10
	0.4	5	6.1	60	8	10
	0.5	5	6	60	8	10
	0.6	5	5.9	60	8	10
	0.7	5	5.8	60	8	10
	0.8	5	5.7	60	8	10
	0.9	5	5.6	60	8	10
	1	5	5.5	60	8	10
	1.1	5	5.4	60	8	10
	1.2	5	5.3	60	8	10
	1.3	5	5.2	60	8	10
	1.4	5	5.1	60	8	10
	1.5	5	5	60	8	10
	1.6	5	5	60	8	10
	1.7	5	5	60	8	10
	1.8	5	5	60	8	10
	1.9	5	5	60	8	10
	2	5	5	60	8	10
	2.5	5	5	60	8	10
	3	5	5	60	8	10
	3.5	5	5	60	8	10
	4	5	5	60	8	10
	4.5	5	5	60	8	10
	5	5	5	60	8	10
12	0.3	6	6.2	60	8	10
	0.4	6	6.1	60	8	10
	0.5	6	6	60	8	10
	0.6	6	5.9	60	8	10
	0.7	6	5.8	60	8	10
	0.8	6	5.7	60	8	10
	0.9	6	5.6	60	8	10
	1	6	5.5	60	8	10
	1.1	6	5.4	60	8	10
	1.2	6	5.3	60	8	10
	1.3	6	5.2	60	8	10
	1.4	6	5.1	60	8	10
	1.5	6	5	60	8	10
	1.6	6	5	60	8	10
	1.7	6	5	60	8	10
	1.8	6	5	60	8	10
	1.9	6	5	60	8	10
	2	6	5	60	8	10
	2.5	6	5	60	8	10
	3	6	5	60	8	10
	3.5	6	5	60	8	10
	4	6	5	60	8	10
	4.5	6	5	60	8	10
