超硬グラファイトソリッドボールエンドミル 4枚刃ロングタイプ GBEL4

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 26,624円～414,127円

税込単価: 29,286円～455,540円

グラファイト電極加工に適した超硬ボールエンドミル4枚刃ロングタイプ。【特長】・...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
アルミ / 銅 / グラファイト
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±20
ねじれ角詳細
右刃右ネジレ30°
刃径公差
±0.01
シャンク径公差
h6

未確定：候補が43型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

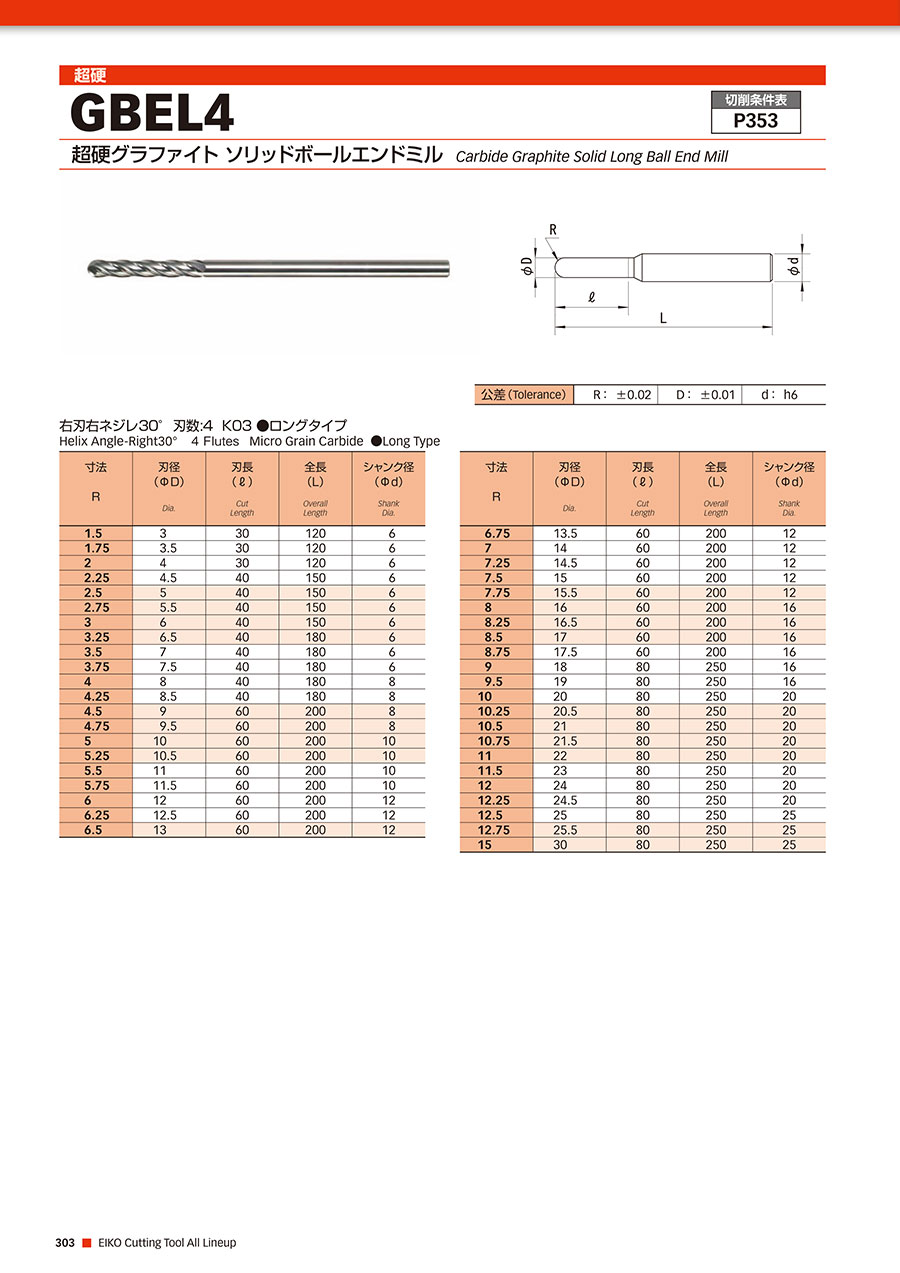

超硬グラファイトソリッドボールエンドミル 4枚刃ロングタイプ GBEL4:関連画像

外形図

寸法図

製品仕様

公差（Tolerance）	R：±0.02	D：±0.01	d：h6

右刃右ネジレ30度
刃数：4
K03
ロングタイプ

寸法 R	刃径（φD） Dia.	刃長（l） Cut Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
1.5	3	30	120	6
1.75	3.5	30	120	6
2	4	30	120	6
2.25	4.5	40	150	6
2.5	5	40	150	6
2.75	5.5	40	150	6
3	6	40	150	6
3.25	6.5	40	180	6
3.5	7	40	180	6
3.75	7.5	40	180	6
4	8	40	180	8
4.25	8.5	40	180	8
4.5	9	60	200	8
4.75	9.5	60	200	8
5	10	60	200	10
5.25	10.5	60	200	10
5.5	11	60	200	10
5.75	11.5	60	200	10
6	12	60	200	12
6.25	12.5	60	200	12
6.5	13	60	200	12
6.75	13.5	60	200	12
7	14	60	200	12
7.25	14.5	60	200	12
7.5	15	60	200	12
7.75	15.5	60	200	12
8	16	60	200	16
8.25	16.5	60	200	16
8.5	17	60	200	16
8.75	17.5	60	200	16
9	18	80	250	16
9.5	19	80	250	16
10	20	80	250	20
10.25	20.5	80	250	20
10.5	21	80	250	20
10.75	21.5	80	250	20
11	22	80	250	20
11.5	23	80	250	20
12	24	80	250	20
12.25	24.5	80	250	20
12.5	25	80	250	25
12.75	25.5	80	250	25
15	30	80	250	25

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

3	30	1.5	6	120	1個
3.5	30	1.75	6	120	1個
4	30	2	6	120	1個
5	40	2.5	6	150	1個
4.5	40	2.25	6	150	1個
5.5	40	2.75	6	150	1個
6	40	3	6	150	1個
7	40	3.5	6	180	1個
6.5	40	3.25	6	180	1個
7.5	40	3.75	6	180	1個
8	40	4	8	180	1個
9	60	4.5	8	200	1個
8.5	40	4.25	8	180	1個
9.5	60	4.75	8	200	1個
10	60	5	10	200	1個
11	60	5.5	10	200	1個
10.5	60	5.25	10	200	1個
11.5	60	5.75	10	200	1個
12	60	6	12	200	1個
13	60	6.5	12	200	1個
12.5	60	6.25	12	200	1個
13.5	60	6.75	12	200	1個
14	60	7	12	200	1個
15	60	7.5	12	200	1個
14.5	60	7.25	12	200	1個
15.5	60	7.75	12	200	1個
16	60	8	16	200	1個
17	60	8.5	16	200	1個
16.5	60	8.25	16	200	1個
17.5	60	8.75	16	200	1個
18	80	9	16	250	1個
19	80	9.5	16	250	1個
20	80	10	20	250	1個
21	80	10.5	20	250	1個
20.5	80	10.25	20	250	1個
21.5	80	10.75	20	250	1個
22	80	11	20	250	1個
23	80	11.5	20	250	1個
24	80	12	20	250	1個
25	80	12.5	25	250	1個
24.5	80	12.25	20	250	1個
25.5	80	12.75	25	250	1個
30	80	15	25	250	1個

通常単価(税別) (税込単価)	通常出荷日

26,624円 ( 29,286円 )	1日目
28,544円 ( 31,398円 )	1日目
28,544円 ( 31,398円 )	1日目
32,064円 ( 35,270円 )	1日目
32,064円 ( 35,270円 )	1日目
32,064円 ( 35,270円 )	1日目
32,064円 ( 35,270円 )	1日目
44,608円 ( 49,069円 )	1日目
41,408円 ( 45,549円 )	1日目
47,488円 ( 52,237円 )	1日目
49,920円 ( 54,912円 )	1日目
56,384円 ( 62,022円 )	1日目
53,440円 ( 58,784円 )	1日目
58,176円 ( 63,994円 )	1日目
60,672円 ( 66,739円 )	1日目
70,135円 ( 77,149円 )	1日目
65,664円 ( 72,230円 )	1日目
73,954円 ( 81,349円 )	1日目
75,767円 ( 83,344円 )	1日目
88,395円 ( 97,235円 )	1日目
85,352円 ( 93,887円 )	1日目
93,381円 ( 102,719円 )	1日目
101,606円 ( 111,767円 )	1日目
113,700円 ( 125,070円 )	1日目
106,545円 ( 117,200円 )	1日目
122,448円 ( 134,693円 )	1日目
138,217円 ( 152,039円 )	1日目
151,998円 ( 167,198円 )	1日目
146,101円 ( 160,711円 )	1日目
157,962円 ( 173,758円 )	1日目
173,732円 ( 191,105円 )	1日目
177,706円 ( 195,477円 )	1日目
177,706円 ( 195,477円 )	1日目
219,770円 ( 241,747円 )	1日目
198,246円 ( 218,071円 )	1日目
236,577円 ( 260,235円 )	1日目
245,048円 ( 269,553円 )	1日目
253,451円 ( 278,796円 )	1日目
253,451円 ( 278,796円 )	1日目
274,731円 ( 302,204円 )	1日目
253,451円 ( 278,796円 )	1日目
300,075円 ( 330,083円 )	1日目
414,127円 ( 455,540円 )	1日目
