栄工舎

超硬グラファイトソリッドボールエンドミル 4枚刃スタンダードタイプ GBES4

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 14,336円～278,864円

税込単価: 15,770円～306,750円

グラファイト電極加工に適した超硬ボールエンドミル4枚刃スタンダードタイプ。【特...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
アルミ / 銅 / グラファイト
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±20
ねじれ角詳細
右刃右ネジレ30°
刃径公差
±0.01
シャンク径公差
h6

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

超硬グラファイトソリッドボールエンドミル4枚刃スタンダードタイプ（GBES4）

外形図

寸法図

製品仕様

公差（Tolerance）	R：±0.02	D：±0.01	d：h6

右刃右ネジレ30度
刃数：4
K03
スタンダードタイプ

寸法 R	刃径（φD） Dia.	刃長（l） Cut Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
1.5	3	20	90	6
1.75	3.5	20	100	6
2	4	20	100	6
2.25	4.5	30	100	6
2.5	5	30	100	6
2.75	5.5	30	100	6
3	6	30	100	6
3.25	6.5	40	120	6
3.5	7	40	120	6
3.75	7.5	40	120	6
4	8	40	120	8
4.25	8.5	40	120	8
4.5	9	40	120	8
4.75	9.5	40	120	8
5	10	40	120	10
5.25	10.5	50	120	10
5.5	11	50	120	10
5.75	11.5	50	120	10
6	12	50	120	12
6.25	12.5	60	150	12
6.5	13	60	150	12
6.75	13.5	60	150	12
7	14	60	150	12
7.25	14.5	60	150	12
7.5	15	60	150	12
7.75	15.5	60	150	12
8	16	60	150	16
8.25	16.5	60	150	16
8.5	17	60	150	16
8.75	17.5	60	150	16
9	18	60	150	16
10	20	60	150	20
10.25	20.5	60	150	20
10.5	21	60	150	20
10.75	21.5	60	150	20
11	22	60	150	20
12.25	24.5	60	160	20
12.5	25	60	160	25
12.75	25.5	60	160	25
15	30	60	180	25

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

3	20	1.5	6	90	1個
3.5	20	1.75	6	100	1個
4	20	2	6	100	1個
5	30	2.5	6	100	1個
4.5	30	2.25	6	100	1個
5.5	30	2.75	6	100	1個
6	30	3	6	100	1個
7	40	3.5	6	120	1個
6.5	40	3.25	6	120	1個
7.5	40	3.75	6	120	1個
8	40	4	8	120	1個
9	40	4.5	8	120	1個
8.5	40	4.25	8	120	1個
9.5	40	4.75	8	120	1個
10	40	5	10	120	1個
11	50	5.5	10	120	1個
10.5	50	5.25	10	120	1個
11.5	50	5.75	10	120	1個
12	50	6	12	120	1個
13	60	6.5	12	150	1個
12.5	60	6.25	12	150	1個
13.5	60	6.75	12	150	1個
14	60	7	12	150	1個
15	60	7.5	12	150	1個
14.5	60	7.25	12	150	1個
15.5	60	7.75	12	150	1個
16	60	8	16	150	1個
17	60	8.5	16	150	1個
16.5	60	8.25	16	150	1個
17.5	60	8.75	16	150	1個
18	60	9	16	150	1個
20	60	10	20	150	1個
21	60	10.5	20	150	1個
20.5	60	10.25	20	150	1個
21.5	60	10.75	20	150	1個
22	60	11	20	150	1個
25	60	12.5	25	160	1個
24.5	60	12.25	20	160	1個
25.5	60	12.75	25	160	1個
30	60	15	25	180	1個

通常単価(税別) (税込単価)	通常出荷日

14,336円 ( 15,770円 )	1日目
14,336円 ( 15,770円 )	1日目
14,336円 ( 15,770円 )	1日目
16,512円 ( 18,163円 )	1日目
15,744円 ( 17,318円 )	1日目
16,512円 ( 18,163円 )	1日目
16,512円 ( 18,163円 )	1日目
20,096円 ( 22,106円 )	1日目
18,560円 ( 20,416円 )	1日目
22,208円 ( 24,429円 )	1日目
23,552円 ( 25,907円 )	1日目
25,024円 ( 27,526円 )	1日目
24,320円 ( 26,752円 )	1日目
29,952円 ( 32,947円 )	1日目
32,896円 ( 36,186円 )	1日目
35,008円 ( 38,509円 )	1日目
33,920円 ( 37,312円 )	1日目
37,824円 ( 41,606円 )	1日目
44,608円 ( 49,069円 )	1日目
55,360円 ( 60,896円 )	1日目
50,816円 ( 55,898円 )	1日目
58,048円 ( 63,853円 )	1日目
61,376円 ( 67,514円 )	1日目
68,061円 ( 74,867円 )	1日目
64,823円 ( 71,305円 )	1日目
68,515円 ( 75,367円 )	1日目
69,486円 ( 76,435円 )	1日目
77,257円 ( 84,983円 )	1日目
74,407円 ( 81,848円 )	1日目
80,235円 ( 88,259円 )	1日目
91,957円 ( 101,153円 )	1日目
96,424円 ( 106,066円 )	1日目
136,427円 ( 150,070円 )	1日目
115,689円 ( 127,258円 )	1日目
148,420円 ( 163,262円 )	1日目
148,752円 ( 163,627円 )	1日目
169,358円 ( 186,294円 )	1日目
157,035円 ( 172,739円 )	1日目
177,706円 ( 195,477円 )	1日目
278,864円 ( 306,750円 )	1日目

詳細情報

基本情報

基本情報

グラファイト電極加工に適した超硬ボールエンドミル4枚刃スタンダードタイプ。
【特長】
・グラファイト電極以外にもアルミなど切削可能。
【用途】
・グラファイト電極加工用エンドミル。

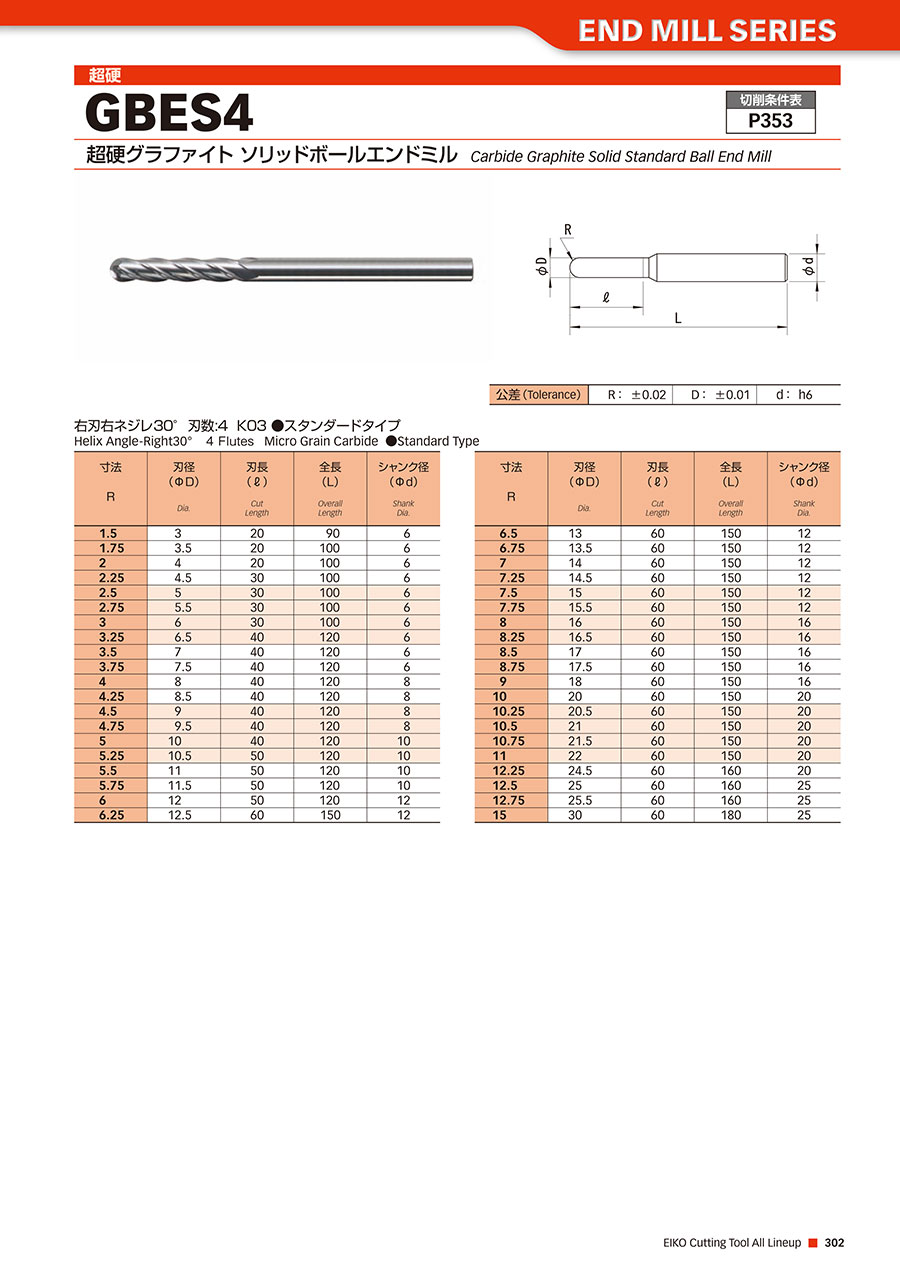

カタログ

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
