栄工舎

超硬グラファイトソリッドテーパーボールエンドミル GTBE

カタログ |

通常単価(税別): 18,240円～153,986円

税込単価: 20,064円～169,385円

通常出荷日：1日目

グラファイト電極加工に適した超硬テーパーエンドミル。【特長】・グラファイト電極以外にもアルミなど切削可...

詳細を確認

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

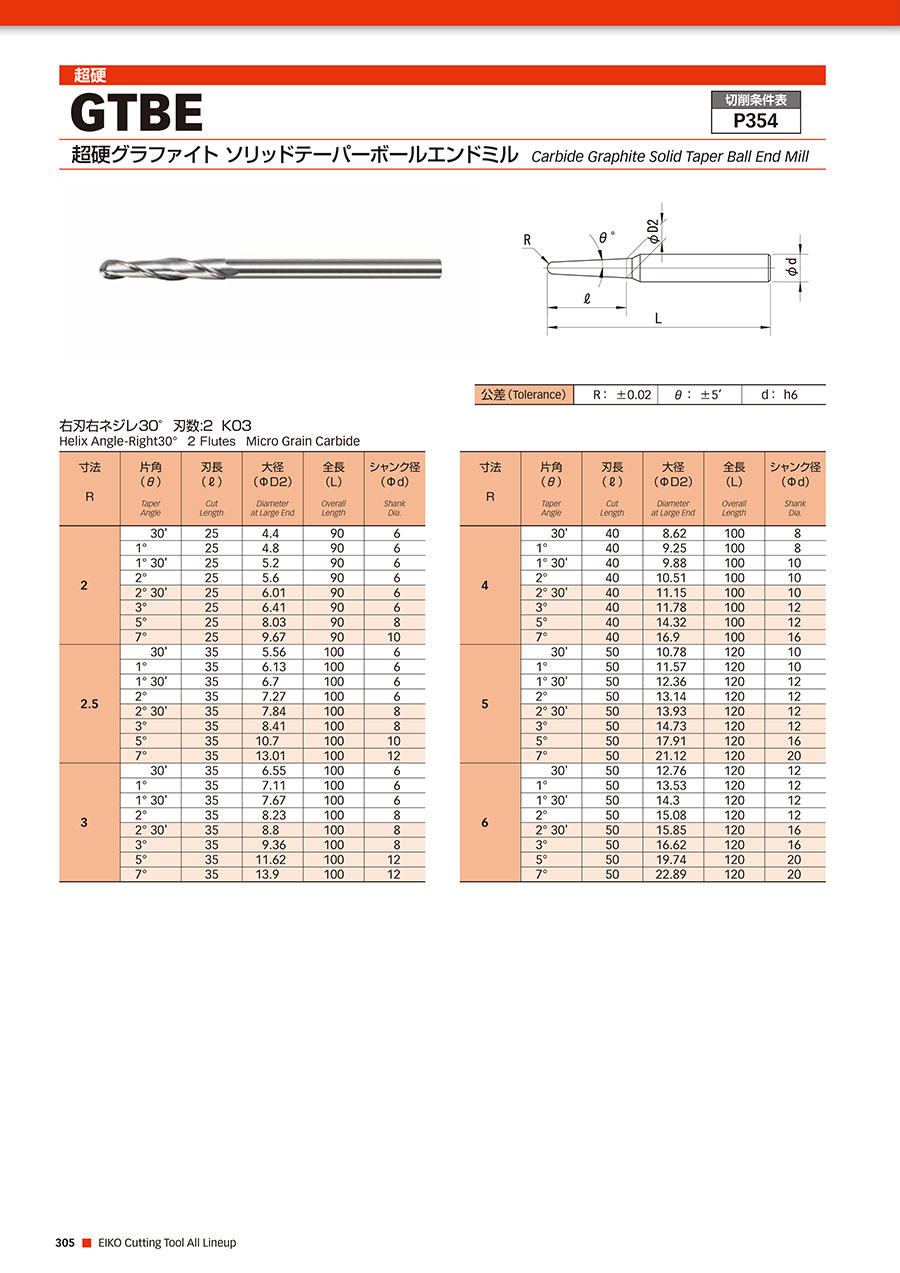

カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

公差(Tolerance)	R：±0.02	θ：±5'	d：h6

右刃右ネジレ30度
刃数：2
K03

寸法 R	片角（θ） Taper Angle	刃長（l） Cut Length	大径 (φD2） Diameter at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.
2	30'	25	4.4	90	6
	1°	25	4.8	90	6
	1°30'	25	5.2	90	6
	2°	25	5.6	90	6
	2°30'	25	6.01	90	6
	3°	25	6.41	90	6
	5°	25	8.03	90	8
	7°	25	9.67	90	10
2.5	30'	35	5.56	100	6
	1°	35	6.13	100	6
	1°30'	35	6.7	100	6
	2°	35	7.27	100	6
	2°30'	35	7.84	100	8
	3°	35	8.41	100	8
	5°	35	10.7	100	10
	7°	35	13.01	100	12
3	30'	35	6.55	100	6
	1°	35	7.11	100	6
	1°30'	35	7.67	100	6
	2°	35	8.23	100	8
	2°30'	35	8.8	100	8
	3°	35	9.36	100	8
	5°	35	11.62	100	12
	7°	35	13.9	100	12
4	30'	40	8.62	100	8
	1°	40	9.25	100	8
	1°30'	40	9.88	100	10
	2°	40	10.51	100	10
	2°30'	40	11.15	100	10
	3°	40	11.78	100	12
	5°	40	14.32	100	12
	7°	40	16.9	100	16
5	30'	50	10.78	120	10
	1°	50	11.57	120	10
	1°30'	50	12.36	120	12
	2°	50	13.14	120	12
	2°30'	50	13.93	120	12
	3°	50	14.73	120	12
	5°	50	17.91	120	16
	7°	50	21.12	120	20
6	30'	50	12.76	120	12
	1°	50	13.53	120	12
	1°30'	50	14.3	120	12
	2°	50	15.08	120	12
	2°30'	50	15.85	120	16
	3°	50	16.62	120	16
	5°	50	19.74	120	20
	7°	50	22.89	120	20

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃長

(mm)

コーナ・ボール半径

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

25	2	0.5	4.4	6	90	1個
25	2	1	4.8	6	90	1個
25	2	1.5	5.2	6	90	1個
25	2	2	5.6	6	90	1個
25	2	2.5	6.01	6	90	1個
25	2	3	6.41	6	90	1個
25	2	5	8.03	8	90	1個
25	2	7	9.67	10	90	1個
35	2.5	0.5	5.56	6	100	1個
35	2.5	1	6.13	6	100	1個
35	2.5	1.5	6.7	6	100	1個
35	2.5	2	7.27	6	100	1個
35	2.5	2.5	7.84	8	100	1個
35	2.5	3	8.41	8	100	1個
35	2.5	5	10.7	10	100	1個
35	2.5	7	13.01	12	100	1個
35	3	0.5	6.55	6	100	1個
35	3	1	7.11	6	100	1個
35	3	1.5	7.67	6	100	1個
35	3	2	8.23	8	100	1個
35	3	2.5	8.8	8	100	1個
35	3	3	9.36	8	100	1個
35	3	5	11.62	12	100	1個
35	3	7	13.9	12	100	1個
40	4	0.5	8.62	8	100	1個
40	4	1	9.25	8	100	1個
40	4	1.5	9.88	10	100	1個
40	4	2	10.51	10	100	1個
40	4	2.5	11.15	10	100	1個
40	4	3	11.78	12	100	1個
40	4	5	14.32	12	100	1個
40	4	7	16.9	16	100	1個
50	5	0.5	10.78	10	120	1個
50	5	1	11.57	10	120	1個
50	5	1.5	12.36	12	120	1個
50	5	2	13.14	12	120	1個
50	5	2.5	13.93	12	120	1個
50	5	3	14.73	12	120	1個
50	5	5	17.91	16	120	1個
50	5	7	21.12	20	120	1個
50	6	0.5	12.76	12	120	1個
50	6	1	13.53	12	120	1個
50	6	1.5	14.3	12	120	1個
50	6	2	15.08	12	120	1個
50	6	2.5	15.85	16	120	1個
50	6	3	16.62	16	120	1個
50	6	5	19.74	20	120	1個
50	6	7	22.89	20	120	1個

通常単価(税別) (税込単価)	通常出荷日

18,240円 ( 20,064円 )	1日目
18,240円 ( 20,064円 )	1日目
18,240円 ( 20,064円 )	1日目
18,240円 ( 20,064円 )	1日目
18,240円 ( 20,064円 )	1日目
18,816円 ( 20,698円 )	1日目
23,360円 ( 25,696円 )	1日目
29,120円 ( 32,032円 )	1日目
19,200円 ( 21,120円 )	1日目
19,200円 ( 21,120円 )	1日目
20,736円 ( 22,810円 )	1日目
21,120円 ( 23,232円 )	1日目
22,720円 ( 24,992円 )	1日目
23,680円 ( 26,048円 )	1日目
35,712円 ( 39,283円 )	1日目
59,008円 ( 64,909円 )	1日目
27,968円 ( 30,765円 )	1日目
27,968円 ( 30,765円 )	1日目
27,968円 ( 30,765円 )	1日目
28,928円 ( 31,821円 )	1日目
29,504円 ( 32,454円 )	1日目
32,448円 ( 35,693円 )	1日目
45,440円 ( 49,984円 )	1日目
70,135円 ( 77,149円 )	1日目
36,352円 ( 39,987円 )	1日目
36,352円 ( 39,987円 )	1日目
41,536円 ( 45,690円 )	1日目
45,056円 ( 49,562円 )	1日目
45,440円 ( 49,984円 )	1日目
48,000円 ( 52,800円 )	1日目
75,444円 ( 82,988円 )	1日目
85,934円 ( 94,527円 )	1日目
51,904円 ( 57,094円 )	1日目
51,904円 ( 57,094円 )	1日目
65,664円 ( 72,230円 )	1日目
75,444円 ( 82,988円 )	1日目
78,357円 ( 86,193円 )	1日目
80,365円 ( 88,402円 )	1日目
94,676円 ( 104,144円 )	1日目
127,814円 ( 140,595円 )	1日目
66,313円 ( 72,944円 )	1日目
66,313円 ( 72,944円 )	1日目
77,257円 ( 84,983円 )	1日目
85,287円 ( 93,816円 )	1日目
94,417円 ( 103,859円 )	1日目
98,237円 ( 108,061円 )	1日目
116,352円 ( 127,987円 )	1日目
153,986円 ( 169,385円 )	1日目

詳細情報

基本情報

基本情報

グラファイト電極加工に適した超硬テーパーエンドミル。
【特長】
・グラファイト電極以外にもアルミなど切削可能テーパー加工とボール加工が同時に出来る。
【用途】
・グラファイト電極加工用エンドミル。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
