栄工舎

超硬グラファイトソリッドテーパーエンドミル GTE

カタログ |

通常単価(税別): 17,216円～142,788円

税込単価: 18,938円～157,067円

通常出荷日：1日目

グラファイト電極加工に適した超硬テーパーエンドミル。【特長】・グラファイト電極以外にもアルミなど切削可...

詳細を確認

未確定：候補が47型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

公差（Tolerance）	D：	-0.01 -0.05	θ：	±5'	d：	h6

右刃右ネジレ30度
刃数：2
K03

小径（φD1） Minor Dia.	片角（θ） Taper Angle	刃長（l） Cut Length	大径（φD2） Diameter at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.
4	30'	25	4.43	90	6
	1゜	25	4.87	90	6
	1゜30'	25	5.3	90	6
	2゜	25	5.74	90	6
	2゜30'	25	6.18	90	6
	3゜	25	6.62	90	6
	5゜	25	8.37	90	8
	7゜	25	10.13	90	10
5	30'	35	5.61	100	6
	1゜	35	6.22	100	6
	1゜30'	35	6.83	100	6
	2゜	35	7.44	100	6
	2゜30'	35	8.05	100	8
	3゜	35	8.66	100	8
	5゜	35	11.12	100	10
	7゜	35	13.59	100	12
6	30'	35	6.61	100	6
	1゜	35	7.22	100	6
	1゜30'	35	7.83	100	6
	2゜	35	8.44	100	8
	2゜30'	35	9.05	100	8
	3゜	35	9.66	100	8
	5゜	35	12.12	100	12
	7゜	35	14.59	100	12
8	30'	40	8.69	100	8
	1゜	40	9.39	100	8
	1゜30'	40	10.09	100	10
	2゜	40	10.79	100	10
	2゜30'	40	11.49	100	10
	3゜	40	12.19	100	12
	5゜	40	14.99	100	12
	7゜	40	17.82	100	16
10	30'	50	10.87	120	10
	1゜	50	11.74	120	10
	1゜30'	50	12.61	120	12
	2゜	50	13.49	120	12
	2゜30'	50	14.36	120	12
	3゜	50	15.24	120	12
	5゜	50	18.74	120	16
	7゜	50	22.27	120	20
12	30'	50	12.87	120	12
	1゜	50	13.74	120	12
	1゜30'	50	14.61	120	12
	2゜	50	15.49	120	12
	2゜30'	50	16.36	120	16
	3゜	50	17.24	120	16
	5゜	50	20.74	120	20
	7゜	50	24.27	120	20

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

4	25	0.5	4.43	6	90	1個
4	25	1	4.87	6	90	1個
4	25	1.5	5.3	6	90	1個
4	25	2	5.74	6	90	1個
4	25	2.5	6.18	6	90	1個
4	25	3	6.62	6	90	1個
4	25	5	8.37	8	90	1個
4	25	7	10.13	10	90	1個
5	35	0.5	5.61	6	100	1個
5	35	1	6.22	6	100	1個
5	35	1.5	6.83	6	100	1個
5	35	2	7.44	6	100	1個
5	35	2.5	8.05	8	100	1個
5	35	5	11.12	10	100	1個
5	35	7	13.59	12	100	1個
6	35	0.5	6.61	6	100	1個
6	35	1	7.22	6	100	1個
6	35	1.5	7.83	6	100	1個
6	35	2	8.44	8	100	1個
6	35	2.5	9.05	8	100	1個
6	35	3	9.66	8	100	1個
6	35	5	12.12	12	100	1個
6	35	7	14.59	12	100	1個
8	40	0.5	8.69	8	100	1個
8	40	1	9.39	8	100	1個
8	40	1.5	10.09	10	100	1個
8	40	2	10.79	10	100	1個
8	40	2.5	11.49	10	100	1個
8	40	3	12.19	12	100	1個
8	40	5	14.99	12	100	1個
8	40	7	17.82	16	100	1個
10	50	0.5	10.87	10	120	1個
10	50	1	11.74	10	120	1個
10	50	1.5	12.61	12	120	1個
10	50	2	13.49	12	120	1個
10	50	2.5	14.36	12	120	1個
10	50	3	15.24	12	120	1個
10	50	5	18.74	16	120	1個
10	50	7	22.27	20	120	1個
12	50	0.5	12.87	12	120	1個
12	50	1	13.74	12	120	1個
12	50	1.5	14.61	12	120	1個
12	50	2	15.49	12	120	1個
12	50	2.5	16.36	16	120	1個
12	50	3	17.24	16	120	1個
12	50	5	20.74	20	120	1個
12	50	7	24.27	20	120	1個

通常単価(税別) (税込単価)	通常出荷日

17,216円 ( 18,938円 )	1日目
17,216円 ( 18,938円 )	1日目
17,216円 ( 18,938円 )	1日目
17,216円 ( 18,938円 )	1日目
17,216円 ( 18,938円 )	1日目
17,536円 ( 19,290円 )	1日目
22,080円 ( 24,288円 )	1日目
27,968円 ( 30,765円 )	1日目
18,240円 ( 20,064円 )	1日目
18,240円 ( 20,064円 )	1日目
18,240円 ( 20,064円 )	1日目
20,160円 ( 22,176円 )	1日目
21,440円 ( 23,584円 )	1日目
33,984円 ( 37,382円 )	1日目
55,488円 ( 61,037円 )	1日目
26,304円 ( 28,934円 )	1日目
26,304円 ( 28,934円 )	1日目
26,304円 ( 28,934円 )	1日目
27,584円 ( 30,342円 )	1日目
28,160円 ( 30,976円 )	1日目
30,848円 ( 33,933円 )	1日目
45,056円 ( 49,562円 )	1日目
63,140円 ( 69,454円 )	1日目
33,984円 ( 37,382円 )	1日目
33,984円 ( 37,382円 )	1日目
38,848円 ( 42,733円 )	1日目
42,176円 ( 46,394円 )	1日目
43,712円 ( 48,083円 )	1日目
48,576円 ( 53,434円 )	1日目
70,135円 ( 77,149円 )	1日目
80,365円 ( 88,402円 )	1日目
48,576円 ( 53,434円 )	1日目
48,576円 ( 53,434円 )	1日目
59,008円 ( 64,909円 )	1日目
70,135円 ( 77,149円 )	1日目
73,631円 ( 80,994円 )	1日目
75,444円 ( 82,988円 )	1日目
87,747円 ( 96,522円 )	1日目
120,261円 ( 132,287円 )	1日目
62,558円 ( 68,814円 )	1日目
62,558円 ( 68,814円 )	1日目
73,631円 ( 80,994円 )	1日目
80,754円 ( 88,829円 )	1日目
87,747円 ( 96,522円 )	1日目
91,310円 ( 100,441円 )	1日目
112,707円 ( 123,978円 )	1日目
142,788円 ( 157,067円 )	1日目

詳細情報

基本情報

基本情報

グラファイト電極加工に適した超硬テーパーエンドミル。
【特長】
・グラファイト電極以外にもアルミなど切削可能。
【用途】
・グラファイト電極加工用エンドミル。

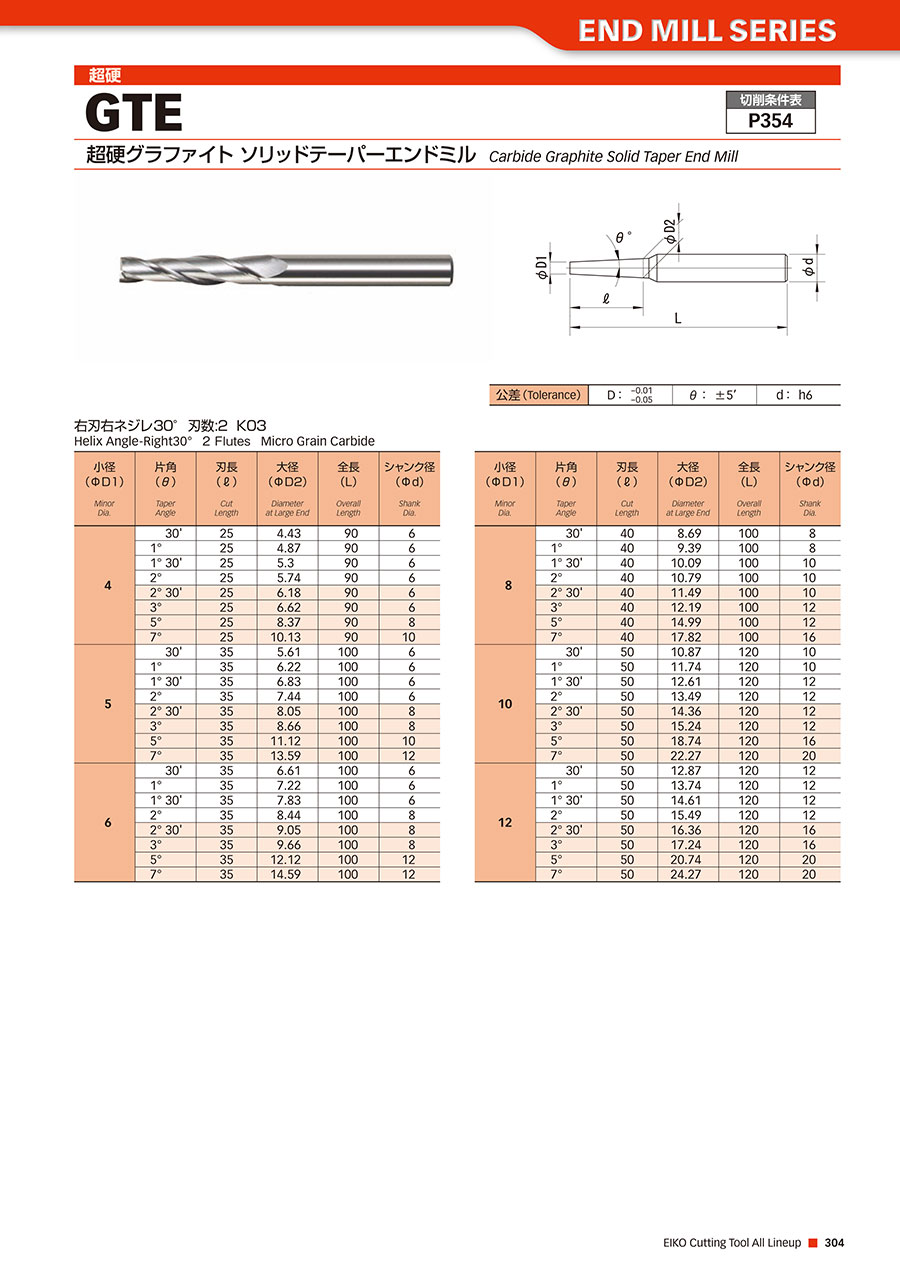

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
