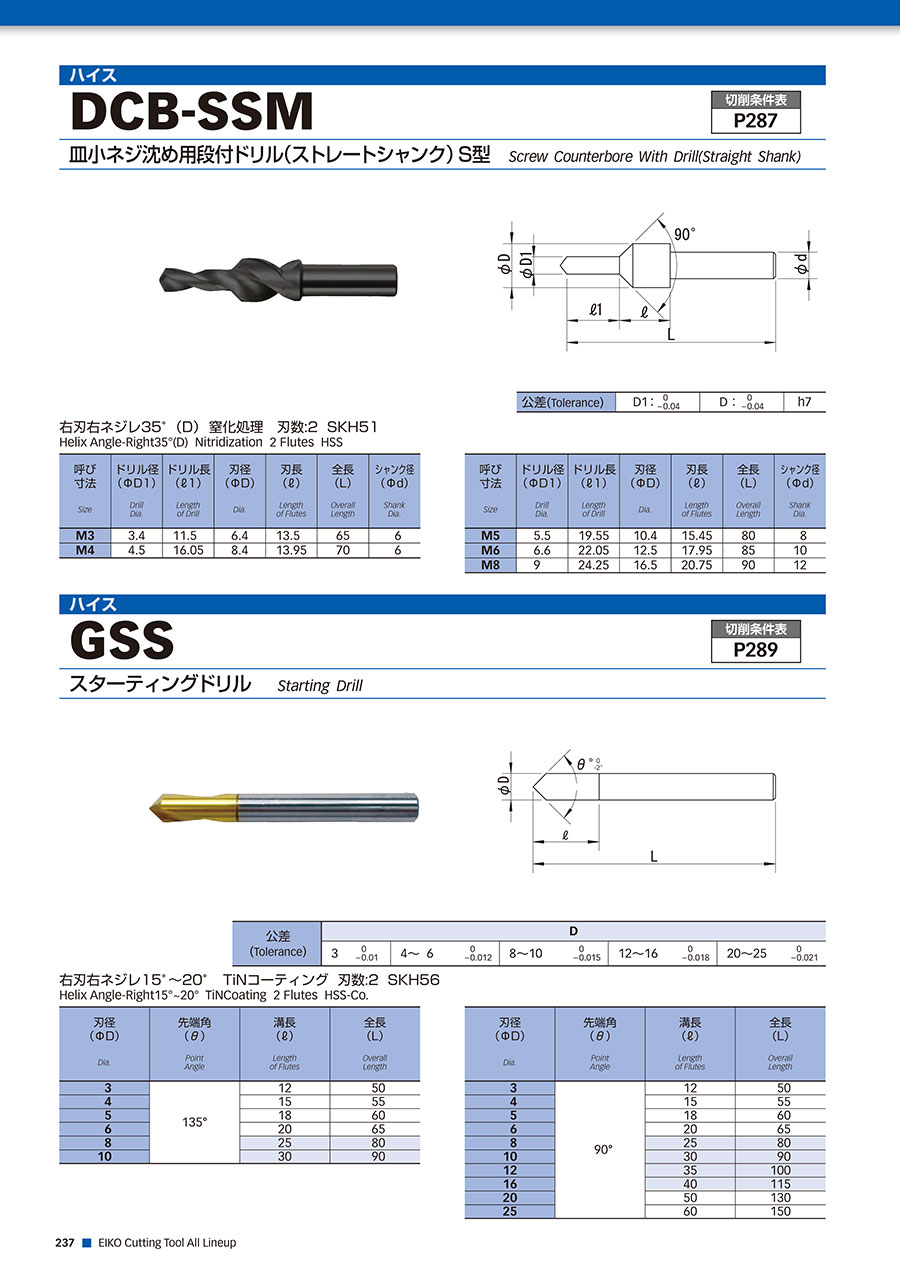

皿小ネジ沈め用段付ドリル DCB-SSM
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
外形図
寸法図
製品仕様
| 公差（Tolerance） | D1： | 0 -0.04 | D： | 0 -0.04 | h7 |
|---|
| 呼び 寸法 Size | ドリル径 （φD1） Drill Dia. | ドリル長 （l1） Length of Drill | 刃径 （φD） Dia. | 刃長 （l） Length of Flutes | 全長 （L） Overall Length | シャンク径 （φd） Shank Dia. |
|---|---|---|---|---|---|---|
| M3 | 3.4 | 11.5 | 6.4 | 13.5 | 65 | 6 |
| M4 | 4.5 | 16.05 | 8.4 | 13.95 | 70 | 6 |
| M5 | 5.5 | 19.55 | 10.4 | 15.45 | 80 | 8 |
| M6 | 6.6 | 22.05 | 12.5 | 17.95 | 85 | 10 |
| M8 | 9 | 24.25 | 16.5 | 20.75 | 90 | 12 |
- 右刃右ネジレ35度（D）
- 窒化処理
- 刃数:2
- SKH51
