栄工舎

管用ドリル（ストレートシャンク） PTDS

管用ドリル（ストレートシャンク） PTDS
通常単価(税別)
11,904円～14,272円
税込単価
13,094円～15,699円
通常出荷日：1日目～5日目

管用テーパーネジの下穴加工。【特長】・ドリルの穴あけ加工とテーパー部の仕上げ加工を一度の加工で可能に。...

詳細を確認
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

推奨切削条件

製品仕様

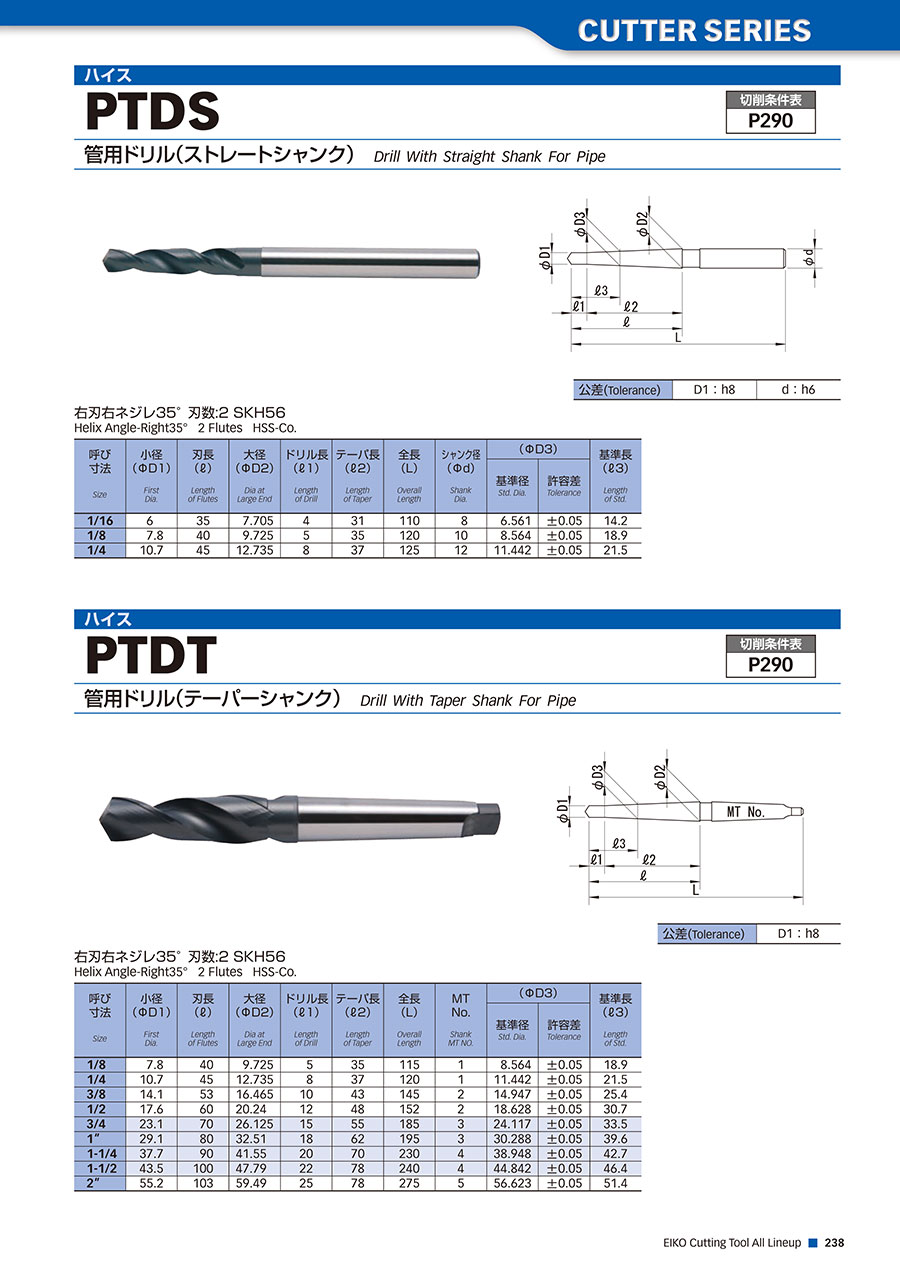

管用ドリル（ストレートシャンク） PTDS:関連画像

外形図

管用ドリル（ストレートシャンク） PTDS:関連画像

寸法図

製品仕様

公差（Tolerance）D1：h8d：h6
  • 右刃右ネジレ35度
  • 刃数：2
  • SKH56
呼び
寸法
Size		小径
（φD1）
First
Dia.		刃長
（l）
Length
of Flutes		大径
（D2）
Dia at
Large End		ドリル長
（l1）
Length
of Drill		テーバ長
（l2）
Length
of Taper		全長
（L）
Overall
Length		シャンク径
（φd）
Shank
Dia.		（φD3）基準長
（l3）
Length
of Std.
基準径
Std. Dia.		許容差
Tolerance
1/166357.70543111086.561±0.0514.2
1/87.8409.725535120108.564±0.0518.9
1/410.74512.7358371251211.442±0.0521.5

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
管用ドリル（ストレートシャンク） PTDS 推奨切削条件表

型番リスト

表示件数
  • 1
    • 型番
    PTDS-1/4
    PTDS-1/8
    PTDS-1/16

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MT No

    ドリル長

    (mm)

    大径

    (mm)

    テーパー長

    (mm)

    基準径

    (mm)

    基準長

    (mm)

    		最小発注数量
    10.7
    45
    125
    12
    8
    12.735
    37
    11.442
    21.5
    1個
    7.8
    40
    120
    10
    5
    9.725
    35
    8.564
    18.9
    1個
    6
    35
    110
    8
    4
    7.705
    31
    6.561
    14.2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,272円
    ( 15,699円 )
    5日目
    11,904円
    ( 13,094円 )
    1日目
    11,904円
    ( 13,094円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    管用テーパーネジの下穴加工。
    【特長】
    ・ドリルの穴あけ加工とテーパー部の仕上げ加工を一度の加工で可能に。
    ・管用ハイスドリル。
    ・ストレートシャンク。
    【用途】
    ・ドリル加工と管用テーパー加工を同時加工する際に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    管用ドリル（ストレートシャンク） PTDSのレビュー
    4平均満足度：4.01件のレビュー
    管用テーパーネジの下穴加工に使用
    4
    満足度：4.02024/05/23
    ステンレス部品に管用テーパーネジ(メネジ)の下穴加工をする時に使用しています。今まで普通のドリルを使っていましたが、この...もっと読む
    0人が参考にしています。
    1件全て見る
