確定しました
座繰り径・大径
~mm- 10
刃長(mm)
~mm- 10
全長(mm)
~mm- 55
シャンク径(mm)
~mm- 8
案内径(mm)
~mm- 6
案内長(mm)
~mm- 5
タイプ
~mm出荷日
- すべて
- 当日出荷可能

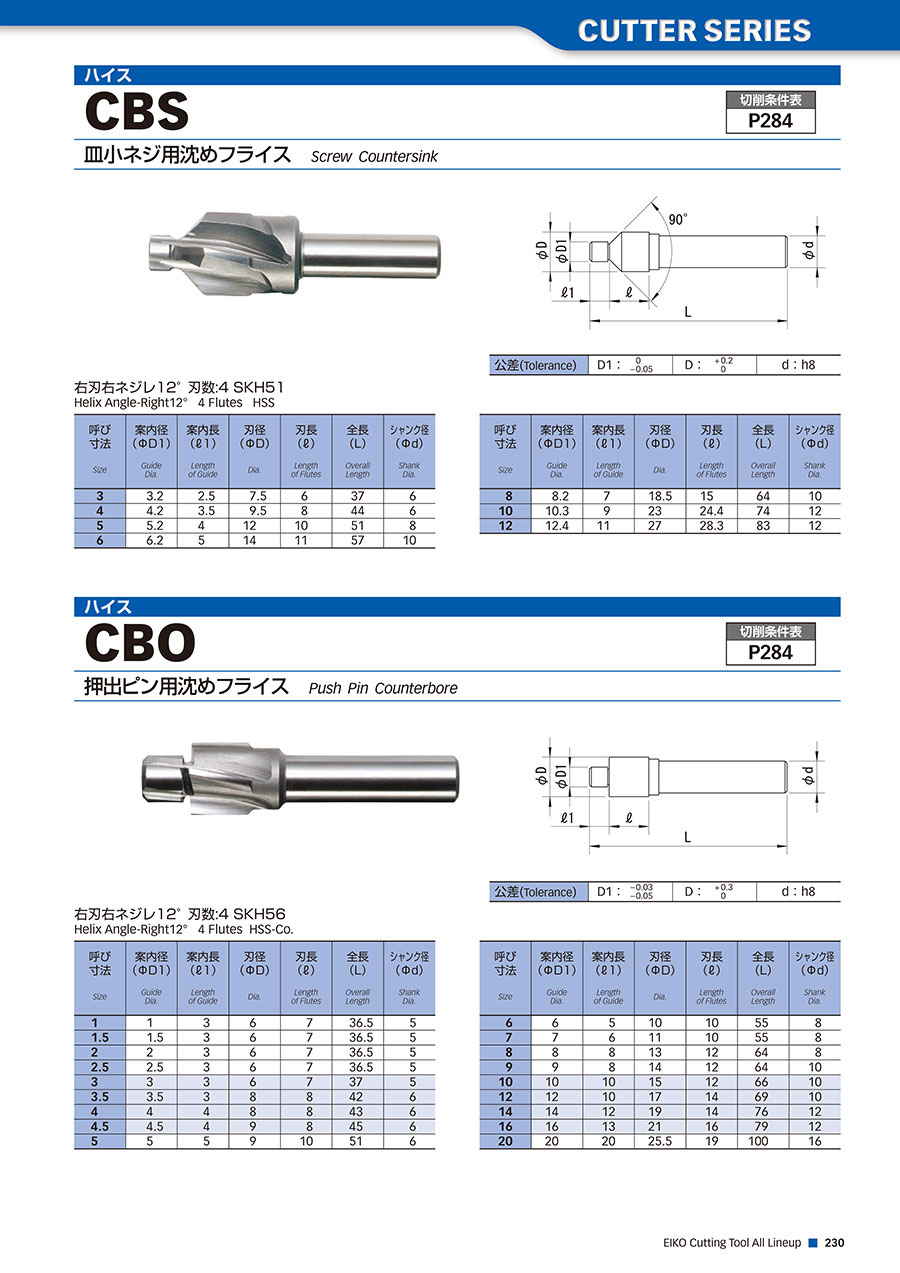

押出ピン用沈めフライス CBO
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CBO-6の仕様・寸法情報
商品情報
製品仕様
外形図
寸法図
製品仕様
| 公差（Tolerance） | D1： | -0.03 -0.05 | D： | +0.3 0 | d：h8 |
|---|
- 右刃右ネジレ12度
- 刃数：4
- SKH56
| 呼び 寸法 Size | 案内径 （φD1） Guide Dia. | 案内長 （l1） Length of Guide | 刃径 （φD） Dia. | 刃長 （l） Length of Flutes | 全長 （L） Overall Length | シャンク径 （φd） Shank Dia. |
|---|---|---|---|---|---|---|
| 1 | 1 | 3 | 6 | 7 | 36.5 | 5 |
| 1.5 | 1.5 | 3 | 6 | 7 | 36.5 | 5 |
| 2 | 2 | 3 | 6 | 7 | 36.5 | 5 |
| 2.5 | 2.5 | 3 | 6 | 7 | 36.5 | 5 |
| 3 | 3 | 3 | 6 | 7 | 37 | 5 |
| 3.5 | 3.5 | 3 | 8 | 8 | 42 | 6 |
| 4 | 4 | 4 | 8 | 8 | 43 | 6 |
| 4.5 | 4.5 | 4 | 9 | 8 | 45 | 6 |
| 5 | 5 | 5 | 9 | 10 | 51 | 6 |
| 6 | 6 | 5 | 10 | 10 | 55 | 8 |
| 7 | 7 | 6 | 11 | 10 | 55 | 8 |
| 8 | 8 | 8 | 13 | 12 | 64 | 8 |
| 9 | 9 | 8 | 14 | 12 | 64 | 10 |
| 10 | 10 | 10 | 15 | 12 | 66 | 10 |
| 12 | 12 | 10 | 17 | 14 | 69 | 10 |
| 14 | 14 | 12 | 19 | 14 | 76 | 12 |
| 16 | 16 | 13 | 21 | 16 | 79 | 12 |
| 20 | 20 | 20 | 25.5 | 19 | 100 | 16 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
