栄工舎

ロングボールエンドミル BEL

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,536円～133,446円

税込単価: 10,490円～146,791円

ハイスの刃長が長いタイプのボールエンドミル。【特長】・レギュラータイプと比べて...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 突っ込み（Z送り） / R溝
工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
ねじれ角詳細
右刃右ねじれ35°
刃径公差
±0.01
シャンク径公差
h7

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

製品仕様

	R			D	d
公差（Tolerance）	0.5～1.25 ±0.01	1.3～16.5 ±0.02	17～20 ±0.05	±0.01	h7

右刃右ネジレ35度
刃数：2
SKH57

寸法 R	刃柽（φD） Dia.	刃長（l） Cut Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
0.5	1	6	60	6
0.55	1.1	6	60	6
0.6	1.2	8	60	6
0.65	1.3	8	60	6
0.7	1.4	8	60	6
0.75	1.5	8	60	6
0.8	1.6	10	60	6
0.85	1.7	10	60	6
0.9	1.8	10	60	6
0.95	1.9	10	60	6
1	2	10	60	6
1.5	3	15	70	6
2	4	20	80	6
2.5	5	20	90	6
3	6	25	100	6
3.5	7	30	120	8
4	8	30	120	8
4.5	9	35	120	8
5	10	40	130	10
5.5	11	40	130	12
6	12	40	130	12
6.5	13	45	130	12
7	14	45	130	12
7.5	15	50	130	12
8	16	60	150	16
8.5	17	65	160	16
9	18	65	160	16
9.5	19	65	160	16
10	20	80	170	20
10.5	21	80	170	20
11	22	90	180	20
12	24	100	190	20
12.5	25	100	190	25
15	30	120	210	25
17.5	35	130	250	32
20	40	130	250	32

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

最小発注数量

1	6	0.5	6	60	±10	1個
1.2	8	0.6	6	60	±10	1個
1.4	8	0.7	6	60	±10	1個
1.6	10	0.8	6	60	±10	1個
1.8	10	0.9	6	60	±10	1個
1.1	6	0.55	6	60	±10	1個
1.3	8	0.65	6	60	±10	1個
1.5	8	0.75	6	60	±10	1個
1.7	10	0.85	6	60	±10	1個
1.9	10	0.95	6	60	±10	1個
2	10	1	6	60	±10	1個
3	15	1.5	6	70	±20	1個
4	20	2	6	80	±20	1個
5	20	2.5	6	90	±20	1個
6	25	3	6	100	±20	1個
7	30	3.5	8	120	±20	1個
8	30	4	8	120	±20	1個
9	35	4.5	8	120	±20	1個
10	40	5	10	130	±20	1個
11	40	5.5	12	130	±20	1個
12	40	6	12	130	±20	1個
13	45	6.5	12	130	±20	1個
14	45	7	12	130	±20	1個
15	50	7.5	12	130	±20	1個
16	60	8	16	150	±20	1個
17	65	8.5	16	160	±20	1個
18	65	9	16	160	±20	1個
19	65	9.5	16	160	±20	1個
20	80	10	20	170	±20	1個
21	80	10.5	20	170	±20	1個
22	90	11	20	180	±20	1個
24	100	12	20	190	±20	1個
25	100	12.5	25	190	±20	1個
30	120	15	25	210	±20	1個
35	130	17.5	32	250	±50	1個
40	130	20	32	250	±50	1個

通常単価(税別) (税込単価)	通常出荷日

10,240円 ( 11,264円 )	5日目
9,536円 ( 10,490円 )	1日目
9,536円 ( 10,490円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,240円 ( 11,264円 )	1日目
9,536円 ( 10,490円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,560円 ( 11,616円 )	5日目
10,560円 ( 11,616円 )	5日目
10,560円 ( 11,616円 )	1日目
10,816円 ( 11,898円 )	1日目
10,816円 ( 11,898円 )	5日目
11,392円 ( 12,531円 )	1日目
11,392円 ( 12,531円 )	5日目
13,120円 ( 14,432円 )	1日目
13,120円 ( 14,432円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
16,256円 ( 17,882円 )	1日目
20,352円 ( 22,387円 )	1日目
23,360円 ( 25,696円 )	1日目
23,360円 ( 25,696円 )	1日目
26,752円 ( 29,427円 )	1日目
31,616円 ( 34,778円 )	1日目
33,152円 ( 36,467円 )	1日目
34,240円 ( 37,664円 )	1日目
39,040円 ( 42,944円 )	1日目
42,880円 ( 47,168円 )	1日目
51,840円 ( 57,024円 )	1日目
63,104円 ( 69,414円 )	1日目
90,855円 ( 99,941円 )	1日目
111,578円 ( 122,736円 )	1日目
133,446円 ( 146,791円 )	1日目

詳細情報

基本情報

基本情報

ハイスの刃長が長いタイプのボールエンドミル。
【特長】
・レギュラータイプと比べて刃長が伸びたタイプ。
【用途】
・金型加工等に使用。

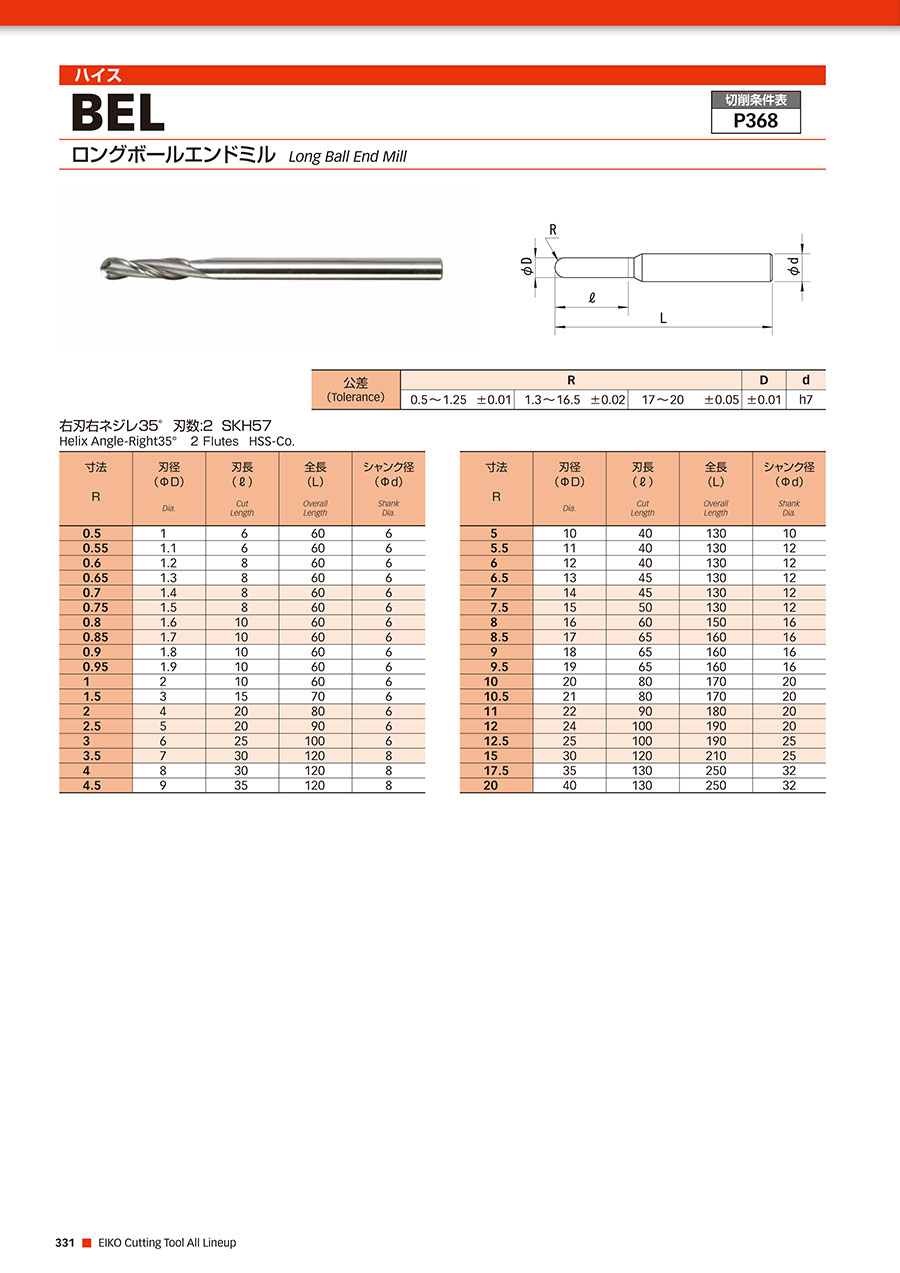

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
