栄工舎

ロングハイヘリカルリーマ HHHRL

カタログ |

通常単価(税別): 5,480円～12,288円

税込単価: 6,028円～13,517円

通常出荷日：1日目～5日目

ロングハイヘリカルリーマ。【特長】・ハイスの強ネジレのリーマ。ロングタイプ。・60°の強ネジレの採用に...

詳細を確認

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

HHHRLの外観

外形図

製品仕様

公差 (Tolerance)	D				d
公差 (Tolerance)	3～5	+0.006 +0.002	6～14	+0.007 +0.003	h7

右刃左ネジレ60° 食付角度 φ3(直径3mm)は2°、φ4(直径4mm)以上は1°30’ SKH56

直径 (ΦD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length Of Flutes	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (Φd) Shank Dia.	刃数 (N) Number Of Flutes	センタ Center
3	5.7	24	56	110	3	2	60゜凹
4	6.55	24	56	110	4	2	60゜凹
5	7.6	24	56	120	5	2	60゜凹
6	7.6	40	60	140	6	3	60゜凹
7	9.5	40	60	150	7	3	60゜凹
8	9.5	40	60	150	8	3	60゜凹
9	9.5	60	50	160	9	3	60゜凹
10	9.5	60	60	180	10	3	60゜凹
11	9.5	60	60	180	11	3	60゜凹
12	9.5	60	75	200	12	3	60゜凹
13	9.5	60	75	200	13	3	60゜凹
14	9.5	60	75	200	14	3	60゜凹

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

首下長

(mm)

溝長

(mm)

最小発注数量

3	5.7	110	3	+0.002～+0.006	2	80	24	1個
4	6.5	110	4	+0.002～+0.006	2	80	24	1個
5	7.6	120	5	+0.002～+0.006	2	80	24	1個
6	7.6	140	6	+0.003～+0.007	3	100	40	1個
7	9.5	150	7	+0.003～+0.007	3	100	40	1個
8	9.5	150	8	+0.003～+0.007	3	100	40	1個
9	9.5	160	9	+0.003～+0.007	3	110	60	1個
10	9.5	180	10	+0.003～+0.007	3	120	60	1個
11	9.5	180	11	+0.003～+0.007	3	120	60	1個
12	9.5	200	12	+0.003～+0.007	3	135	60	1個
13	9.5	200	13	+0.003～+0.007	3	135	60	1個
14	9.5	200	14	+0.003～+0.007	3	135	60	1個

通常単価(税別) (税込単価)	通常出荷日

6,577円 ( 7,235円 )	5日目
5,632円 ( 6,195円 )	1日目
5,632円 ( 6,195円 )	1日目
5,480円 ( 6,028円 )	1日目
6,208円 ( 6,829円 )	1日目
6,976円 ( 7,674円 )	1日目
7,232円 ( 7,955円 )	1日目
7,936円 ( 8,730円 )	1日目
8,640円 ( 9,504円 )	1日目
11,180円 ( 12,298円 )	1日目
12,288円 ( 13,517円 )	1日目
12,288円 ( 13,517円 )	1日目

詳細情報

基本情報

基本情報

ロングハイヘリカルリーマ。
【特長】
・ハイスの強ネジレのリーマ。ロングタイプ。
・60°の強ネジレの採用により面粗度、切り粉の処理が良好。
【用途】
・深穴仕上げ加工用リーマ。

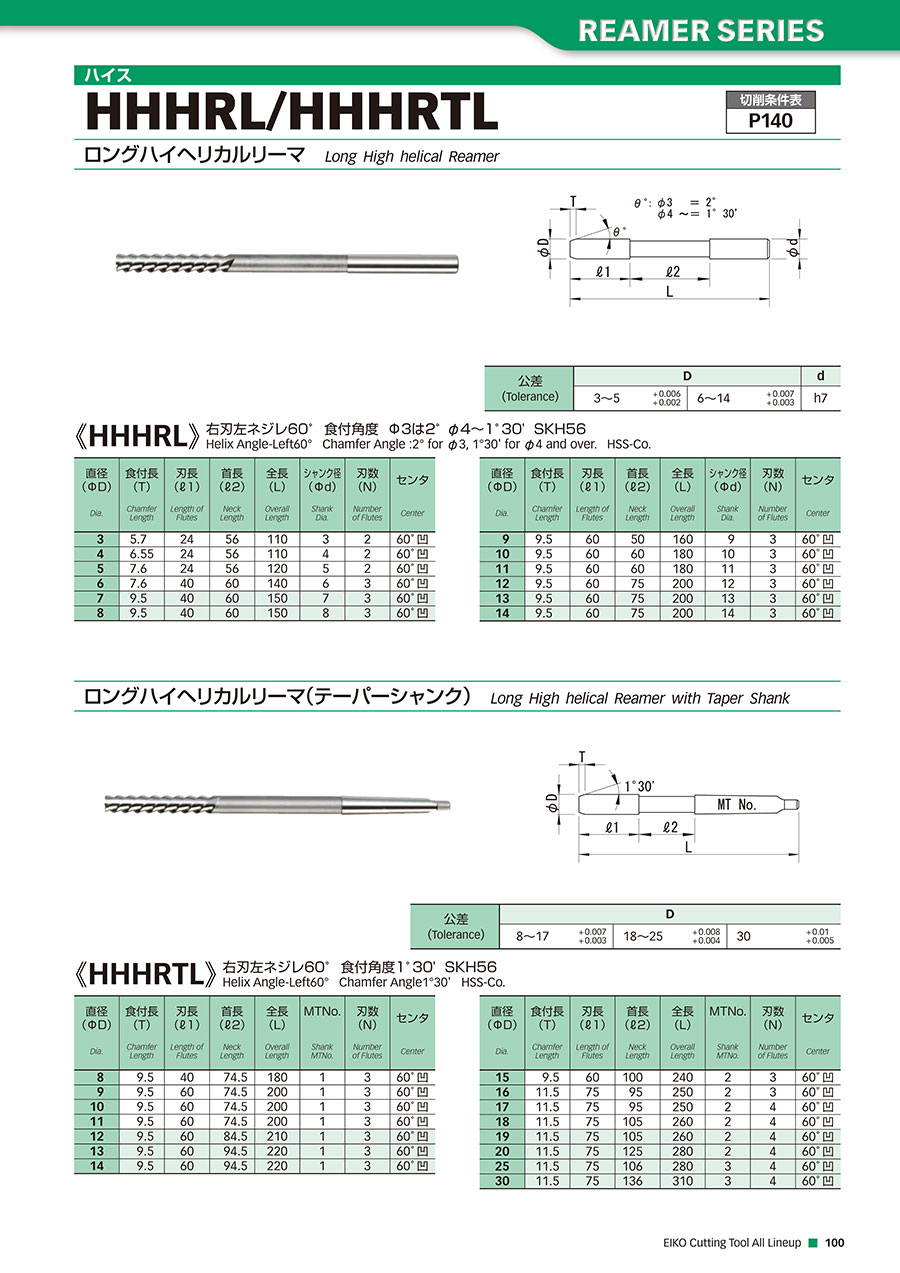

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
超硬ヘリカルリーマ
穴仕上工程の高速化を実現。
ミスミ
ＴｉＡｌＮコート超硬ドリルレギュラー
汎用性の高い超硬ドリルです。
栄工舎
ソリッド高硬度用リーマ CSRH-P

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロングハイヘリカルリーマ HHHRLのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
