栄工舎

ロングシャンクボールエンドミル BELS

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 14,720円～152,992円

税込単価: 16,192円～168,291円

ハイスのシャンクが長いタイプのボールエンドミル。【特長】・レギュラータイプと比...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 突っ込み（Z送り） / R溝
工具材質
コバルトハイス
被削材
一般鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
ねじれ角詳細
右刃右ねじれ35°
刃径公差
±0.01
シャンク径公差
h7

未確定：候補が41型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

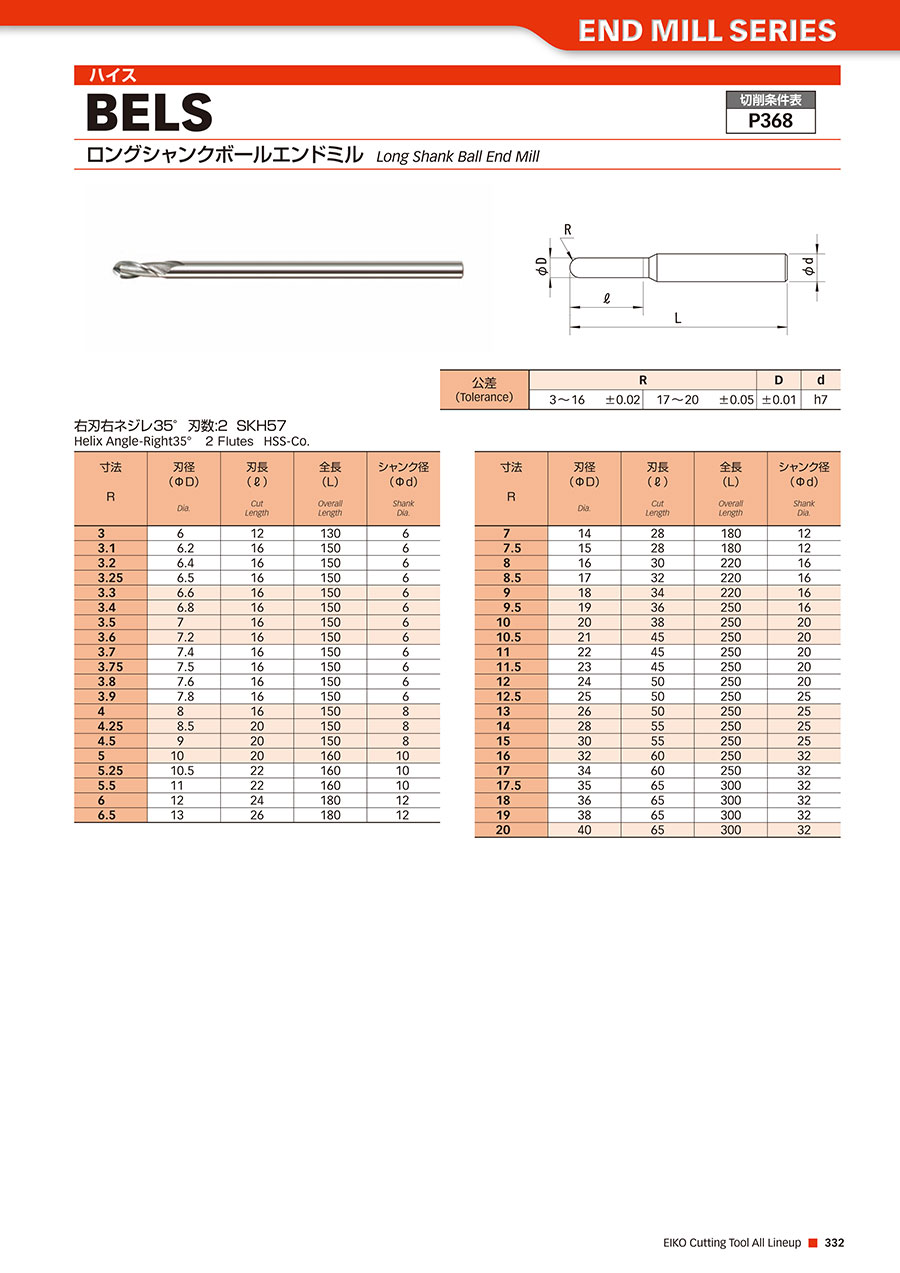

外形図

寸法図

製品仕様

	R		D	d
公差（Tolerance）	3～16 ±0.02	17～20 ±0.05	±0.01	h7

右刃右ネジレ35度
刃数：2
SKH57

寸法 R	刃径（φD） Dia.	刃長（l） Cut Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
3	6	12	130	6
3.1	6.2	16	150	6
3.2	6.4	16	150	6
3.25	6.5	16	150	6
3.3	6.6	16	150	6
3.4	6.8	16	150	6
3.5	7	16	150	6
3.6	7.2	16	150	6
3.7	7.4	16	150	6
3.75	7.5	16	150	6
3.8	7.6	16	150	6
3.9	7.8	16	150	6
4	8	16	150	8
4.25	8.5	20	150	8
4.5	9	20	150	8
5	10	20	160	10
5.25	10.5	22	160	10
5.5	11	22	160	10
6	12	24	180	12
6.5	13	26	180	12
7	14	28	180	12
7.5	15	28	180	12
8	16	30	220	16
8.5	17	32	220	16
9	18	34	220	16
9.5	19	36	250	16
10	20	38	250	20
10.5	21	45	250	20
11	22	45	250	20
11.5	23	45	250	20
12	24	50	250	20
12.5	25	50	250	25
13	26	50	250	25
14	28	55	250	25
15	30	55	250	25
16	32	60	250	32
17	34	60	250	32
17.5	35	65	300	32
18	36	65	300	32
19	38	65	300	32
20	40	65	300	32

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

最小発注数量

6	12	3	6	130	±20	1個
6.2	16	3.1	6	150	±20	1個
6.4	16	3.2	6	150	±20	1個
6.6	16	3.3	6	150	±20	1個
6.8	16	3.4	6	150	±20	1個
7	16	3.5	6	150	±20	1個
7.2	16	3.6	6	150	±20	1個
7.4	16	3.7	6	150	±20	1個
7.6	16	3.8	6	150	±20	1個
7.8	16	3.9	6	150	±20	1個
6.5	16	3.25	6	150	±20	1個
7.5	16	3.75	6	150	±20	1個
8	16	4	8	150	±20	1個
9	20	4.5	8	150	±20	1個
8.5	20	4.25	8	150	±20	1個
10	20	5	10	160	±20	1個
11	22	5.5	10	160	±20	1個
10.5	22	5.25	10	160	±20	1個
12	24	6	12	180	±20	1個
13	26	6.5	12	180	±20	1個
14	28	7	12	180	±20	1個
15	28	7.5	12	180	±20	1個
16	30	8	16	220	±20	1個
17	32	8.5	16	220	±20	1個
18	34	9	16	220	±20	1個
19	36	9.5	16	250	±20	1個
20	38	10	20	250	±20	1個
21	45	10.5	20	250	±20	1個
22	45	11	20	250	±20	1個
23	45	11.5	20	250	±20	1個
24	50	12	20	250	±20	1個
25	50	12.5	25	250	±20	1個
26	50	13	25	250	±20	1個
28	55	14	25	250	±20	1個
30	55	15	25	250	±20	1個
32	60	16	32	250	±20	1個
34	60	17	32	250	±50	1個
35	65	17.5	32	300	±50	1個
36	65	18	32	300	±50	1個
38	65	19	32	300	±50	1個
40	65	20	32	300	±50	1個

通常単価(税別) (税込単価)	通常出荷日

14,720円 ( 16,192円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
15,744円 ( 17,318円 )	1日目
19,520円 ( 21,472円 )	1日目
20,352円 ( 22,387円 )	1日目
20,352円 ( 22,387円 )	1日目
24,192円 ( 26,611円 )	1日目
24,192円 ( 26,611円 )	1日目
24,192円 ( 26,611円 )	1日目
24,960円 ( 27,456円 )	1日目
28,032円 ( 30,835円 )	1日目
32,896円 ( 36,186円 )	1日目
32,896円 ( 36,186円 )	1日目
36,416円 ( 40,058円 )	1日目
36,416円 ( 40,058円 )	1日目
43,712円 ( 48,083円 )	1日目
43,712円 ( 48,083円 )	1日目
48,256円 ( 53,082円 )	1日目
48,256円 ( 53,082円 )	1日目
51,200円 ( 56,320円 )	1日目
56,640円 ( 62,304円 )	1日目
65,920円 ( 72,512円 )	1日目
90,015円 ( 99,017円 )	1日目
96,814円 ( 106,495円 )	1日目
110,413円 ( 121,454円 )	1日目
123,111円 ( 135,422円 )	1日目
123,111円 ( 135,422円 )	1日目
138,879円 ( 152,767円 )	1日目
152,992円 ( 168,291円 )	1日目

詳細情報

基本情報

基本情報

ハイスのシャンクが長いタイプのボールエンドミル。
【特長】
・レギュラータイプと比べてシャンク長が伸びたタイプ。
【用途】
・金型加工等に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
