栄工舎

ランナーミル（台形ランナー用） RM2

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,344円～39,744円

税込単価: 10,278円～43,718円

ハイスの台形ランナー用エンドミル。【特長】・5度から45度までと幅広い角度のラ...

詳細情報を確認する

刃数
2
材質
粉末ハイス
刃径公差
-0.08～-0.01
刃形状
右刃右ネジレ
ネジレ角度
30°
シャンク公差
h7
角度公差
±5′

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

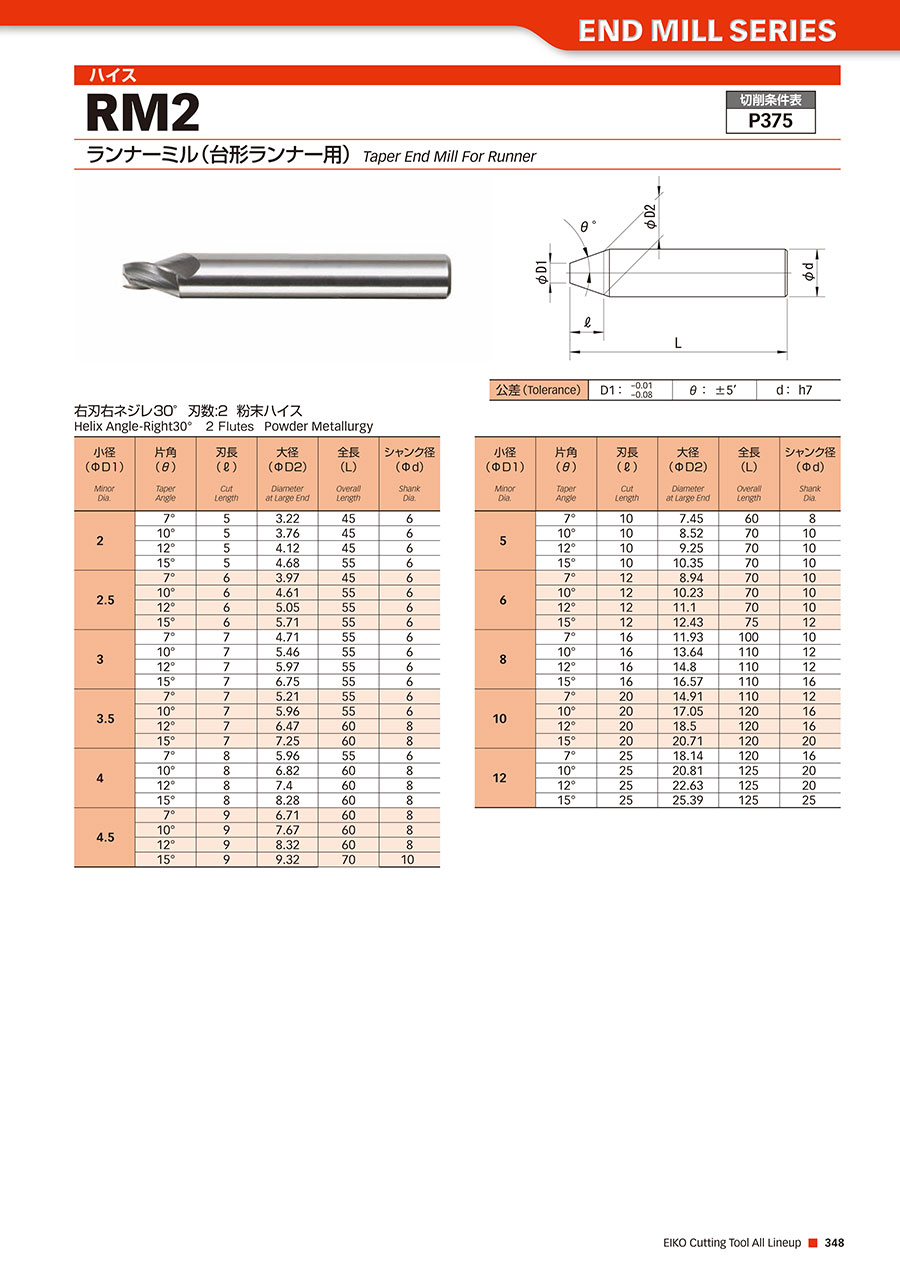

製品仕様

公差（Tolerance）	D1：	-0.01 -0.08	θ：	±5'	d：	h7

右刃右ネジレ30度
刃数：2
粉末ハイス

小径（φD1） Minor Dia.	片角（θ） Taper Angle	刃長（l） Cut Length	大径（φD2） Diameter at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.
2	7°	5	3.22	45	6
	10°	5	3.76	45	6
	12°	5	4.12	45	6
	15°	5	4.68	55	6
2.5	7°	6	3.97	45	6
	10°	6	4.61	55	6
	12°	6	5.05	55	6
	15°	6	5.71	55	6
3	7°	7	4.71	55	6
	10°	7	5.46	55	6
	12°	7	5.97	55	6
	15°	7	6.75	55	6
3.5	7°	7	5.21	55	6
	10°	7	5.96	55	6
	12°	7	6.47	60	8
	15°	7	7.25	60	8
4	7°	8	5.96	55	6
	10°	8	6.82	60	8
	12°	8	7.4	60	8
	15°	8	8.28	60	8
4.5	7°	9	6.71	60	8
	10°	9	7.67	60	8
	12°	9	8.32	60	8
	15°	9	9.32	70	10
5	7°	10	7.45	60	8
	10°	10	8.52	70	10
	12°	10	9.25	70	10
	15°	10	10.35	70	10
6	7°	12	8.94	70	10
	10°	12	10.23	70	10
	12°	12	11.1	70	10
	15°	12	12.43	75	12
8	7°	16	11.93	100	10
	10°	16	13.64	110	12
	12°	16	14.8	110	12
	15°	16	16.57	110	16
10	7°	20	14.91	110	12
	10°	20	17.05	120	16
	12°	20	18.5	120	16
	15°	20	20.71	120	20
12	7°	25	18.14	120	16
	10°	25	20.81	125	20
	12°	25	22.63	125	20
	15°	25	25.39	125	25

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃長

(mm)

片角

(°)

全長

(mm)

シャンク径

(mm)

小径

(mm)

大径

(mm)

最小発注数量

5	7ﾟ	45	6	2	3.22	1個
5	10ﾟ	45	6	2	3.76	1個
5	12ﾟ	45	6	2	4.12	1個
5	15ﾟ	55	6	2	4.68	1個
6	7ﾟ	45	6	2.5	3.97	1個
6	10ﾟ	55	6	2.5	4.61	1個
6	12ﾟ	55	6	2.5	5.05	1個
6	15ﾟ	55	6	2.5	5.71	1個
7	7ﾟ	55	6	3	4.71	1個
7	10ﾟ	55	6	3	5.46	1個
7	12ﾟ	55	6	3	5.97	1個
7	15ﾟ	55	6	3	6.75	1個
7	7ﾟ	55	6	3.5	5.21	1個
7	10ﾟ	55	6	3.5	5.96	1個
7	12ﾟ	60	8	3.5	6.47	1個
7	15ﾟ	60	8	3.5	7.25	1個
8	7ﾟ	55	6	4	5.96	1個
8	10ﾟ	60	8	4	6.82	1個
8	12ﾟ	60	8	4	7.4	1個
8	15ﾟ	60	8	4	8.28	1個
9	7ﾟ	60	8	4.5	6.71	1個
9	10ﾟ	60	8	4.5	7.67	1個
9	12ﾟ	60	8	4.5	8.32	1個
9	15ﾟ	70	10	4.5	9.32	1個
10	7ﾟ	60	8	5	7.45	1個
10	10ﾟ	70	10	5	8.52	1個
10	12ﾟ	70	10	5	9.25	1個
10	15ﾟ	70	10	5	10.35	1個
12	7ﾟ	70	10	6	8.94	1個
12	10ﾟ	70	10	6	10.23	1個
12	12ﾟ	70	10	6	11.1	1個
12	15ﾟ	75	12	6	12.43	1個
16	7ﾟ	100	10	8	11.93	1個
16	10ﾟ	100	12	8	13.64	1個
16	12ﾟ	110	12	8	14.8	1個
16	15ﾟ	110	16	8	16.57	1個
20	7ﾟ	110	12	10	14.91	1個
20	10ﾟ	120	16	10	17.05	1個
20	12ﾟ	120	16	10	18.5	1個
20	15ﾟ	120	20	10	20.71	1個
25	7ﾟ	120	16	12	18.14	1個
25	10ﾟ	125	20	12	20.81	1個
25	12ﾟ	125	20	12	22.63	1個
25	15ﾟ	125	25	12	25.39	1個

通常単価(税別) (税込単価)	通常出荷日

9,418円 ( 10,360円 )	1日目
10,389円 ( 11,428円 )	1日目
9,792円 ( 10,771円 )	1日目
10,496円 ( 11,546円 )	1日目
9,418円 ( 10,360円 )	1日目
9,344円 ( 10,278円 )	1日目
10,112円 ( 11,123円 )	1日目
10,496円 ( 11,546円 )	1日目
10,389円 ( 11,428円 )	1日目
9,344円 ( 10,278円 )	1日目
10,112円 ( 11,123円 )	1日目
11,072円 ( 12,179円 )	1日目
10,389円 ( 11,428円 )	1日目
9,344円 ( 10,278円 )	1日目
11,392円 ( 12,531円 )	1日目
12,416円 ( 13,658円 )	1日目
9,792円 ( 10,771円 )	1日目
11,072円 ( 12,179円 )	1日目
11,392円 ( 12,531円 )	1日目
12,416円 ( 13,658円 )	1日目
11,392円 ( 12,531円 )	1日目
11,072円 ( 12,179円 )	1日目
12,992円 ( 14,291円 )	1日目
15,040円 ( 16,544円 )	1日目
11,392円 ( 12,531円 )	1日目
13,376円 ( 14,714円 )	1日目
14,400円 ( 15,840円 )	1日目
15,040円 ( 16,544円 )	1日目
12,672円 ( 13,939円 )	1日目
14,272円 ( 15,699円 )	1日目
15,040円 ( 16,544円 )	1日目
17,984円 ( 19,782円 )	1日目
14,720円 ( 16,192円 )	1日目
16,256円 ( 17,882円 )	1日目
17,984円 ( 19,782円 )	1日目
20,416円 ( 22,458円 )	1日目
16,256円 ( 17,882円 )	1日目
19,584円 ( 21,542円 )	1日目
28,672円 ( 31,539円 )	1日目
29,952円 ( 32,947円 )	1日目
22,784円 ( 25,062円 )	1日目
27,712円 ( 30,483円 )	1日目
33,600円 ( 36,960円 )	1日目
39,744円 ( 43,718円 )	1日目

詳細情報

基本情報

基本情報

ハイスの台形ランナー用エンドミル。
【特長】
・5度から45度までと幅広い角度のラインナップ。
・様々な加工角に対応。
【用途】
・金型のランナー部加工用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
