ドリルリーマ（テーパーシャンク） DRT

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 32,576円～222,365円

税込単価: 35,834円～244,602円

ドリルリーマ（テーパーシャンク）。【特長】・機械用としてモールステーパーシャン...

詳細情報を確認する

工具材質
ハイス
刃形状
スパイラル/ヘリカル/ブローチ
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
底刃（エンド刃）
なし
ネジレ角 (°)
30°
被削材詳細
合金鋼　適合
溝形状
スパイラル
シャンクタイプ
テーパシャンク
刃形状詳細
右刃右ネジレ

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

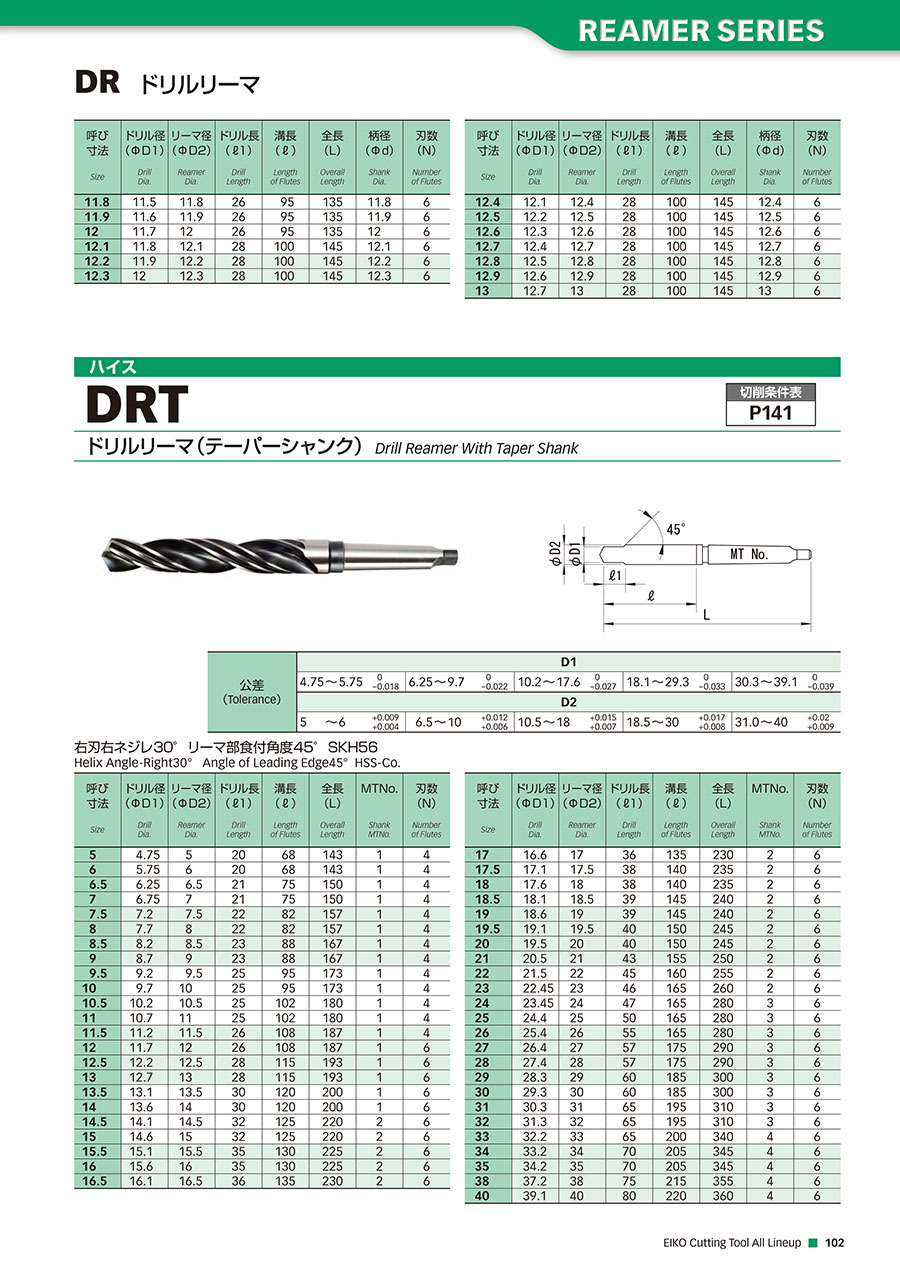

DRTの外観

外形図

製品仕様

公差 (Tolerance)	D1
	4.75～5.75	0 -0.018	6.25～9.7	0 -0.022	10.2～17.6	0 -0.027	18.1～29.3	0 -0.033	30.3～39.1	0 -0.039
	D2
	5～6	+0.009 +0.004	6.5～10	+0.012 +0.006	10.5～18	+0.015 +0.007	18.5～30	+0.017 +0.008	31.0～40	+0.02 +0.009

右刃右ネジレ30° リーマ部食付角度45° SKH56

呼び寸法 Size	ドリル径 (ΦD1) Drill Dia.	リ一マ一径 (ΦD2) Reamer Dia.	ドリル長 (l1) Drill Length	溝長 (l) Length Of Flutes	全長 (L) Overall Length	MTNo. Shank MTNo.	刃数 (N) Number Of Flutes
5	4.75	5	20	68	143	1	4
6	5.75	6	20	68	143	1	4
6.5	6.25	6.5	21	75	150	1	4
7	6.75	7	21	75	150	1	4
7.5	7.2	7.5	22	82	157	1	4
8	7.7	8	22	82	157	1	4
8.5	8.2	8.5	23	88	167	1	4
9	8.7	9	23	88	167	1	4
9.5	9.2	9.5	25	95	173	1	4
10	9.7	10	25	95	173	1	4
10.5	10.2	10.5	25	102	180	1	4
11	10.7	11	25	102	180	1	4
11.5	11.2	11.5	26	108	187	1	4
12	11.7	12	26	108	187	1	6
12.5	12.2	12.5	28	115	193	1	6
13	12.7	13	28	115	193	1	6
13.5	13.1	13.5	30	120	200	1	6
14	13.6	14	30	120	200	1	6
14.5	14.1	14.5	32	125	220	2	6
15	14.6	15	32	125	220	2	6
16	15.6	16	35	130	225	2	6
17	16.6	17	36	135	230	2	6
18	17.6	18	38	140	235	2	6
19	18.6	19	39	145	240	2	6
20	19.5	20	40	150	245	2	6
21	20.5	21	43	155	250	2	6
22	21.5	22	45	160	255	2	6
23	22.45	23	46	165	260	2	6
24	23.45	24	47	165	280	3	6
25	24.4	25	50	165	280	3	6
26	25.4	26	55	165	280	3	6
27	26.4	27	57	175	290	3	6
28	27.4	28	57	175	290	3	6
29	28.3	29	60	185	300	3	6
30	29.3	30	60	185	300	3	6
31	30.3	31	65	195	310	3	6
32	31.3	32	65	195	310	3	6
33	32.2	33	65	200	340	4	6
34	33.2	34	70	205	345	4	6
35	34.2	35	70	205	345	4	6
38	37.2	38	75	215	355	4	6
40	39.1	40	80	220	360	4	6

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

溝長

(mm)

ドリル径

ドリル長

最小発注数量

5	143	MT1	+0.004～+0.009	4	68	4.75	20	1個
6	143	MT1	+0.004～+0.009	4	68	5.75	20	1個
6.5	150	MT1	+0.006～+0.012	4	75	6.25	21	1個
7	150	MT1	+0.006～+0.012	4	75	6.75	21	1個
7.5	157	MT1	+0.006～+0.012	4	82	7.2	22	1個
8	157	MT1	+0.006～+0.012	4	82	7.7	22	1個
8.5	167	MT1	+0.006～+0.012	4	88	8.2	23	1個
9	167	MT1	+0.006～+0.012	4	88	8.7	23	1個
9.5	173	MT1	+0.006～+0.012	4	95	9.2	25	1個
10	173	MT1	+0.006～+0.012	4	95	9.7	25	1個
10.5	180	MT1	+0.007～+0.015	4	102	10.2	25	1個
11	180	MT1	+0.007～+0.015	4	102	10.7	25	1個
11.5	187	MT1	+0.007～+0.015	4	108	11.2	26	1個
12	187	MT1	+0.007～+0.015	6	108	11.7	26	1個
12.5	193	MT1	+0.007～+0.015	6	115	12.2	28	1個
13	193	MT1	+0.007～+0.015	6	115	12.7	28	1個
13.5	200	MT1	+0.007～+0.015	6	120	13.1	30	1個
14	200	MT1	+0.007～+0.015	6	120	13.6	30	1個
14.5	220	MT2	+0.007～+0.015	6	125	14.1	32	1個
15	220	MT2	+0.007～+0.015	6	125	14.6	32	1個
16	225	MT2	+0.007～+0.015	6	130	15.6	35	1個
17	230	MT2	+0.007～+0.015	6	135	16.6	36	1個
18	235	MT2	+0.007～+0.015	6	140	17.6	38	1個
19	240	MT2	+0.008～+0.017	6	145	18.6	39	1個
20	245	MT2	+0.008～+0.017	6	150	19.5	40	1個
21	250	MT2	+0.008～+0.017	6	155	20.5	43	1個
22	255	MT2	+0.008～+0.017	6	160	21.5	45	1個
23	260	MT2	+0.008～+0.017	6	165	22.45	46	1個
24	280	MT3	+0.008～+0.017	6	165	23.45	47	1個
25	280	MT3	+0.008～+0.017	6	165	24.4	50	1個
26	280	MT3	+0.008～+0.017	6	165	25.4	55	1個
27	290	MT3	+0.008～+0.017	6	175	26.4	57	1個
28	290	MT3	+0.008～+0.017	6	175	27.4	57	1個
29	300	MT3	+0.008～+0.017	6	185	28.3	60	1個
30	300	MT3	+0.008～+0.017	6	185	29.3	60	1個
31	310	MT3	+0.009～+0.02	6	195	30.3	65	1個
32	310	MT3	+0.009～+0.02	6	195	31.3	65	1個
33	340	MT4	+0.009～+0.02	6	200	32.2	65	1個
34	345	MT4	+0.009～+0.02	6	205	33.2	70	1個
35	345	MT4	+0.009～+0.02	6	205	34.2	70	1個
38	355	MT4	+0.009～+0.02	6	215	37.2	75	1個
40	360	MT4	+0.009～+0.02	6	220	39.1	80	1個

通常単価(税別) (税込単価)	通常出荷日

32,576円 ( 35,834円 )	1日目
32,576円 ( 35,834円 )	1日目
33,792円 ( 37,171円 )	1日目
33,792円 ( 37,171円 )	1日目
33,792円 ( 37,171円 )	1日目
33,792円 ( 37,171円 )	1日目
33,792円 ( 37,171円 )	1日目
33,792円 ( 37,171円 )	1日目
33,792円 ( 37,171円 )	1日目
34,816円 ( 38,298円 )	1日目
34,816円 ( 38,298円 )	1日目
34,816円 ( 38,298円 )	1日目
34,816円 ( 38,298円 )	1日目
36,160円 ( 39,776円 )	1日目
36,160円 ( 39,776円 )	1日目
38,336円 ( 42,170円 )	1日目
38,336円 ( 42,170円 )	1日目
39,424円 ( 43,366円 )	1日目
41,344円 ( 45,478円 )	1日目
44,992円 ( 49,491円 )	1日目
47,360円 ( 52,096円 )	1日目
50,944円 ( 56,038円 )	1日目
50,944円 ( 56,038円 )	1日目
59,392円 ( 65,331円 )	1日目
59,392円 ( 65,331円 )	1日目
62,784円 ( 69,062円 )	1日目
62,784円 ( 69,062円 )	1日目
72,271円 ( 79,498円 )	1日目
72,271円 ( 79,498円 )	1日目
79,071円 ( 86,978円 )	1日目
84,768円 ( 93,245円 )	1日目
84,768円 ( 93,245円 )	1日目
95,777円 ( 105,355円 )	1日目
95,777円 ( 105,355円 )	1日目
104,584円 ( 115,042円 )	1日目
104,584円 ( 115,042円 )	1日目
122,314円 ( 134,545円 )	1日目
159,353円 ( 175,288円 )	1日目
166,840円 ( 183,524円 )	1日目
181,948円 ( 200,143円 )	1日目
199,372円 ( 219,309円 )	1日目
222,365円 ( 244,602円 )	1日目

詳細情報

基本情報

基本情報

ドリルリーマ（テーパーシャンク）。
【特長】
・機械用としてモールステーパーシャンク採用。
・ドリルとリーマが一度の加工で可能なテーパーシャンクタイプ。
【用途】
・一本の刃物でドリルとリーマの加工が可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

栄工舎
ドリルリーマ DR
穴あけと仕上げ加工を一度で行なえるドリルリーマ。
栄工舎
ソリッド高硬度用リーマ CSRH-P
栄工舎
ロングハイヘリカルリーマ（テーパーシャンク） HHHRTL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ドリルリーマ（テーパーシャンク） DRTのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
