栄工舎

テーパーボールエンドミル HPTBE

カタログ |

通常単価(税別): 10,752円～173,863円

税込単価: 11,827円～191,249円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

金型の曲面加工倣い加工等に最適なテーパーボールエンドミル。【特長】・粉末ハイスを採用し、耐熱・耐摩耗性...

詳細を確認

44.0

未確定：候補が232型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

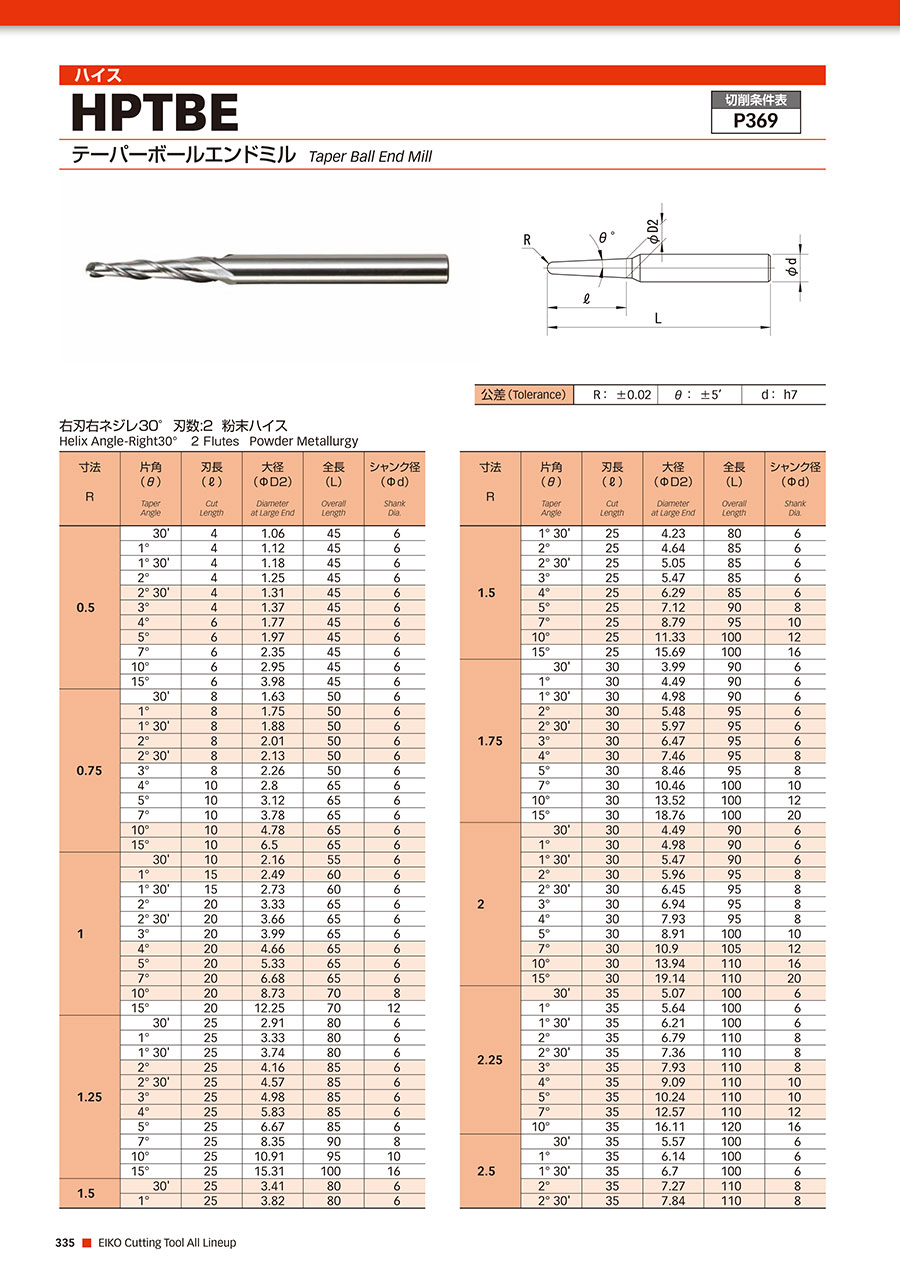

製品仕様

公差（Tolerance）	R：±0.02	θ：±5'	d：h7

右刃右ネジレ30度
刃数：2
粉末ハイス

寸法 R	片角（θ） Taper Angle	刃長（l） Cut Length	大径（φD2） Diameter at Large End	全長（L） Overall Length	シャンク径（φd） Shank Dia.
0.5	30'	4	1.06	45	6
	1°	4	1.12	45	6
	1°30'	4	1.18	45	6
	2°	4	1.25	45	6
	2°30'	4	1.31	45	6
	3°	4	1.37	45	6
	4°	6	1.77	45	6
	5°	6	1.97	45	6
	7°	6	2.35	45	6
	10°	6	2.95	45	6
	15°	6	3.98	45	6
0.75	30'	8	1.63	50	6
	1°	8	1.75	50	6
	1°30'	8	1.88	50	6
	2°	8	2.01	50	6
	2°30'	8	2.13	50	6
	3°	8	2.26	50	6
	4°	10	2.8	65	6
	5°	10	3.12	65	6
	7°	10	3.78	65	6
	10°	10	4.78	65	6
	15°	10	6.5	65	6
1	30'	10	2.16	55	6
	1°	15	2.49	60	6
	1°30'	15	2.73	60	6
	2°	20	3.33	65	6
	2°30'	20	3.66	65	6
	3°	20	3.99	65	6
	4°	20	4.66	65	6
	5°	20	5.33	65	6
	7°	20	6.68	65	6
	10°	20	8.73	70	8
	15°	20	12.25	70	12
1.25	30'	25	2.91	80	6
	1°	25	3.33	80	6
	1°30'	25	3.74	80	6
	2°	25	4.16	85	6
	2°30'	25	4.57	85	6
	3°	25	4.98	85	6
	4°	25	5.83	85	6
	5°	25	6.67	85	6
	7°	25	8.35	90	8
	10°	25	10.91	95	10
	15°	25	15.31	100	16
1.5	30'	25	3.41	80	6
1.5	1°	25	3.82	80	6

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃長

(mm)

コーナ・ボール半径

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

4	0.5	0.5	1.06	6	45	1個
4	0.5	1	1.12	6	45	1個
4	0.5	1.5	1.18	6	45	1個
4	0.5	2	1.25	6	45	1個
4	0.5	2.5	1.31	6	45	1個
4	0.5	3	1.37	6	45	1個
6	0.5	4	1.77	6	45	1個
6	0.5	5	1.97	6	45	1個
6	0.5	7	2.35	6	45	1個
6	0.5	10	2.95	6	45	1個
6	0.5	15	3.98	6	45	1個
8	0.75	0.5	1.63	6	50	1個
8	0.75	1	1.75	6	50	1個
8	0.75	1.5	1.88	6	50	1個
8	0.75	2	2.01	6	50	1個
8	0.75	2.5	2.13	6	50	1個
8	0.75	3	2.26	6	50	1個
10	0.75	4	2.8	6	65	1個
10	0.75	5	3.12	6	65	1個
10	0.75	7	3.78	6	65	1個
10	0.75	10	4.73	6	65	1個
10	0.75	15	6.5	6	65	1個
10	1	0.5	2.16	6	55	1個
15	1	1	2.49	6	60	1個
15	1	1.5	2.73	6	60	1個
20	1	2	3.33	6	65	1個
20	1	2.5	3.66	6	65	1個
20	1	3	3.99	6	65	1個
20	1	4	4.66	6	65	1個
20	1	5	5.33	6	65	1個
20	1	7	6.68	6	65	1個
20	1	10	8.73	8	70	1個
20	1	15	12.25	12	70	1個
25	1.5	0.5	3.41	6	80	1個
25	1.5	1	3.82	6	80	1個
25	1.5	1.5	4.23	6	80	1個
25	1.5	2	4.64	6	85	1個
25	1.5	2.5	5.05	6	85	1個
25	1.5	3	5.47	6	85	1個
25	1.5	4	6.29	6	85	1個
25	1.5	5	7.12	8	90	1個
25	1.5	7	8.79	10	95	1個
25	1.5	10	11.33	12	100	1個
25	1.5	15	15.69	16	100	1個
25	1.25	0.5	2.91	6	80	1個
25	1.25	1	3.33	6	80	1個
25	1.25	1.5	3.74	6	80	1個
25	1.25	2	4.16	6	85	1個
25	1.25	2.5	4.57	6	85	1個
25	1.25	3	4.98	6	85	1個
25	1.25	4	5.83	6	85	1個
25	1.25	5	6.67	6	85	1個
25	1.25	7	8.35	8	90	1個
25	1.25	10	10.91	10	95	1個
25	1.25	15	15.31	16	100	1個
30	1.75	0.5	3.99	6	90	1個
30	1.75	1	4.49	6	90	1個
30	1.75	1.5	4.98	6	90	1個
30	1.75	2	5.48	6	95	1個
30	1.75	2.5	5.97	6	95	1個

通常単価(税別) (税込単価)	通常出荷日

17,024円 ( 18,726円 )	1日目
17,024円 ( 18,726円 )	1日目
17,024円 ( 18,726円 )	1日目
17,024円 ( 18,726円 )	1日目
17,024円 ( 18,726円 )	1日目
17,024円 ( 18,726円 )	1日目
17,024円 ( 18,726円 )	1日目
17,024円 ( 18,726円 )	1日目
18,496円 ( 20,346円 )	1日目
18,496円 ( 20,346円 )	1日目
26,432円 ( 29,075円 )	1日目
13,312円 ( 14,643円 )	1日目
13,312円 ( 14,643円 )	1日目
13,312円 ( 14,643円 )	1日目
13,312円 ( 14,643円 )	1日目
13,312円 ( 14,643円 )	1日目
13,312円 ( 14,643円 )	1日目
13,312円 ( 14,643円 )	1日目
13,312円 ( 14,643円 )	1日目
15,104円 ( 16,614円 )	1日目
15,104円 ( 16,614円 )	1日目
25,792円 ( 28,371円 )	1日目
10,752円 ( 11,827円 )	1日目
10,752円 ( 11,827円 )	1日目
10,752円 ( 11,827円 )	1日目
11,200円 ( 12,320円 )	1日目
11,200円 ( 12,320円 )	1日目
11,520円 ( 12,672円 )	1日目
11,776円 ( 12,954円 )	1日目
11,776円 ( 12,954円 )	1日目
12,992円 ( 14,291円 )	1日目
13,760円 ( 15,136円 )	1日目
24,000円 ( 26,400円 )	1日目
11,200円 ( 12,320円 )	1日目
11,200円 ( 12,320円 )	1日目
11,200円 ( 12,320円 )	1日目
11,392円 ( 12,531円 )	1日目
11,392円 ( 12,531円 )	1日目
11,520円 ( 12,672円 )	1日目
11,520円 ( 12,672円 )	1日目
11,840円 ( 13,024円 )	在庫品1日目当日出荷可能
13,184円 ( 14,502円 )	1日目
15,104円 ( 16,614円 )	1日目
31,936円 ( 35,130円 )	1日目
11,200円 ( 12,320円 )	1日目
11,200円 ( 12,320円 )	1日目
11,200円 ( 12,320円 )	1日目
11,840円 ( 13,024円 )	1日目
11,840円 ( 13,024円 )	1日目
11,840円 ( 13,024円 )	1日目
12,032円 ( 13,235円 )	1日目
12,416円 ( 13,658円 )	1日目
13,184円 ( 14,502円 )	1日目
14,400円 ( 15,840円 )	1日目
28,352円 ( 31,187円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目
12,416円 ( 13,658円 )	1日目

基本情報

基本情報

金型の曲面加工倣い加工等に最適なテーパーボールエンドミル。
【特長】
・粉末ハイスを採用し、耐熱・耐摩耗性を大幅にアップ。
・金型の曲面加工、倣い加工に最適。抜き勾配の同時加工が可能。
【用途】
・金型加工等に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

テーパーボールエンドミル HPTBEのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

台形

満足度：4.02020/10/22

台形ランナ-時 2.5軸かこうせずに加工できるので非常に便利で助かります

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品テーパーボールエンドミル HPTBE	XPM2刃ショート XPM-TPBDS	2刃レギュラ TPBDR	2刃ショート TPBDS	XPM2刃レギュラ XPM-TPBDR	MTB230 無限コーティングテーパーボールエンドミル
メーカー	栄工舎	オーエスジー	オーエスジー	オーエスジー	オーエスジー	日進工具
通常価格	10,752円-	12,629円 -	12,346円 -	9,680円 -	15,884円 -	7,729円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	1日目	1日目	1日目	在庫品1日目〜
工具材質	粉末ハイス	粉末ハイス	コバルトハイス	コバルトハイス	粉末ハイス	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂
ねじれ角	標準ネジレ(30～44°)	弱ネジレ(1～29°)	弱ネジレ(1～29°)	弱ネジレ(1～29°)	弱ネジレ(1～29°)	標準ネジレ(30～44°)
コーティング	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート	鋼用
標準/追加工区分	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品
