テーパーピンドリル（ストレートシャンク） TPD
- 数量スライド割引
- 通常単価(税別)
- 9,792円～77,969円
- 税込単価
- 10,771円～85,766円
1/50テーパの下穴加工用ストレートシャンクタイプ。【特長】・穴あけ加工とテー...
詳細情報を確認する商品情報
製品仕様

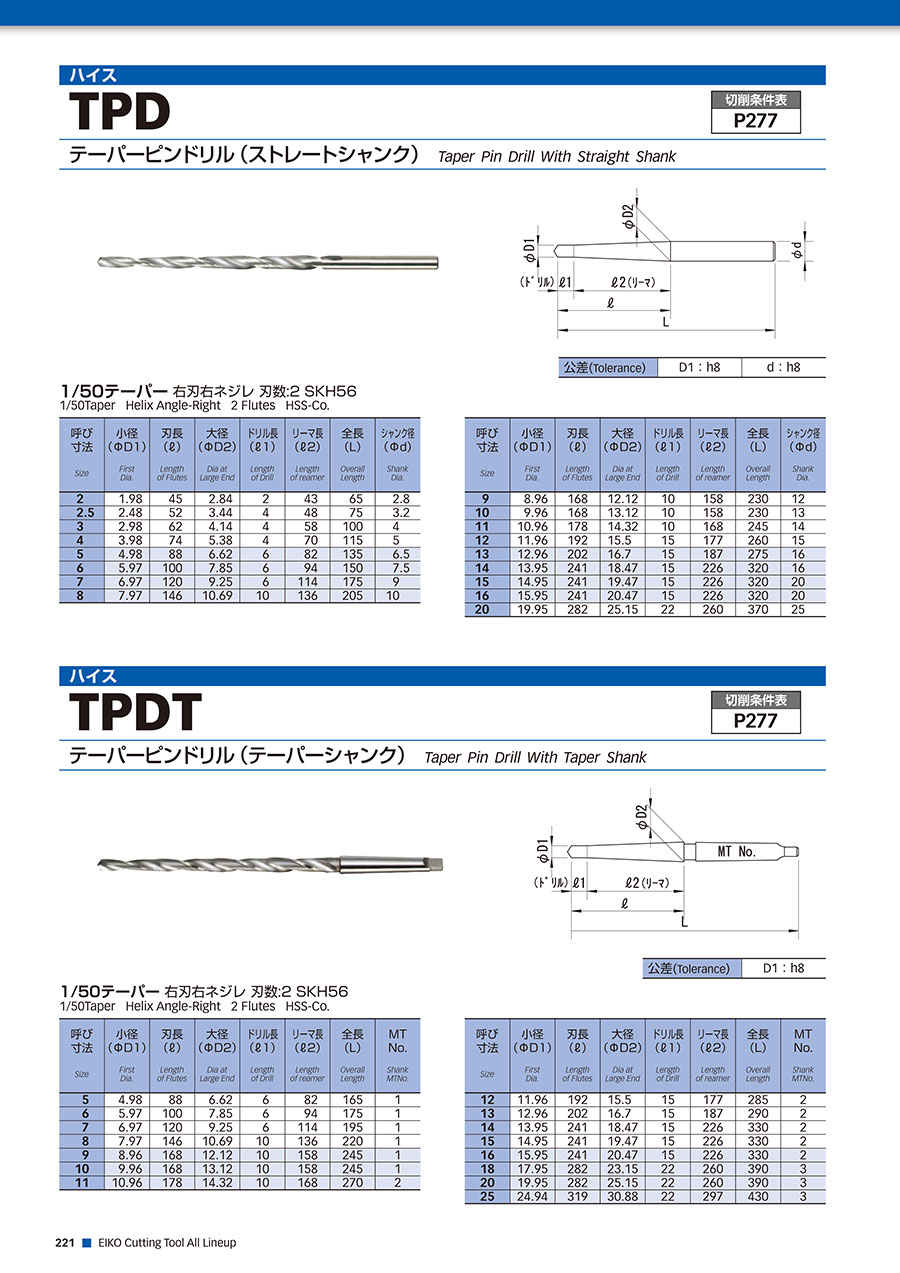

外形図
寸法図
製品仕様
| 公差（Tolerance） | D1：h8 | d：h8 |
|---|
- 1/50テーパー
- 右刃右ネジレ12度
- 刃数：2
- SKH56
| 呼び 寸法 Size | 小径 （φD1） First Dia. | 刃長 （l） Length Of Flutes | 大径 （D2） Dia at Large End | ドリル長 （l1） Length Of Drill | リーマ長 （l2） Length Of reamer | 全長 （L） Overall Length | シャンク径 （φd） Shank Dia. |
|---|---|---|---|---|---|---|---|
| 2 | 1.98 | 45 | 2.84 | 2 | 43 | 65 | 2.8 |
| 2.5 | 2.48 | 52 | 3.44 | 4 | 48 | 75 | 3.2 |
| 3 | 2.98 | 62 | 4.14 | 4 | 58 | 100 | 4 |
| 4 | 3.98 | 74 | 5.38 | 4 | 70 | 115 | 5 |
| 5 | 4.98 | 88 | 6.62 | 6 | 82 | 135 | 6.5 |
| 6 | 5.97 | 100 | 7.85 | 6 | 94 | 150 | 7.5 |
| 7 | 6.97 | 120 | 9.25 | 6 | 114 | 175 | 9 |
| 8 | 7.97 | 146 | 10.69 | 10 | 136 | 205 | 10 |
| 9 | 8.96 | 168 | 12.12 | 10 | 158 | 230 | 12 |
| 10 | 9.96 | 168 | 13.12 | 10 | 158 | 230 | 13 |
| 11 | 10.96 | 178 | 14.32 | 10 | 168 | 245 | 14 |
| 12 | 11.96 | 192 | 15.5 | 15 | 177 | 260 | 15 |
| 13 | 12.96 | 202 | 16.7 | 15 | 187 | 275 | 16 |
| 14 | 13.95 | 241 | 18.47 | 15 | 226 | 320 | 16 |
| 15 | 14.95 | 241 | 19.47 | 15 | 226 | 320 | 20 |
| 16 | 15.95 | 241 | 20.47 | 15 | 226 | 320 | 20 |
| 20 | 19.95 | 282 | 25.15 | 22 | 260 | 370 | 25 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,792円 ( 10,771円 ) | 5日目 |
10,688円 ( 11,757円 ) | 1日目 |
10,688円 ( 11,757円 ) | 1日目 |
10,880円 ( 11,968円 ) | 5日目 |
12,416円 ( 13,658円 ) | 5日目 |
16,000円 ( 17,600円 ) | 5日目 |
17,536円 ( 19,290円 ) | 1日目 |
19,200円 ( 21,120円 ) | 1日目 |
25,856円 ( 28,442円 ) | 1日目 |
25,856円 ( 28,442円 ) | 5日目 |
30,272円 ( 33,299円 ) | 1日目 |
31,616円 ( 34,778円 ) | 1日目 |
33,280円 ( 36,608円 ) | 1日目 |
40,064円 ( 44,070円 ) | 1日目 |
43,456円 ( 47,802円 ) | 1日目 |
55,936円 ( 61,530円 ) | 1日目 |
77,969円 ( 85,766円 ) | 1日目 |
詳細情報
基本情報
1/50テーパの下穴加工用ストレートシャンクタイプ。
【特長】
・穴あけ加工とテーパー穴加工を同時に行なうため、工程の短縮が可能。
【用途】
・穴あけ加工と1/50テーパーの加工を同時に行なう際に使用。
