栄工舎

ソリッドヘリカルリーマ CSHR

カタログ |

通常単価(税別): 4,906円～34,240円

税込単価: 5,397円～37,664円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ソリッドヘリカルリーマ。【特長】・超硬の強ネジレの採用により面粗度、切り粉の処理が良好。・切粉の排出が...

詳細を確認

44.0

未確定：候補が91型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

CSHRの外観

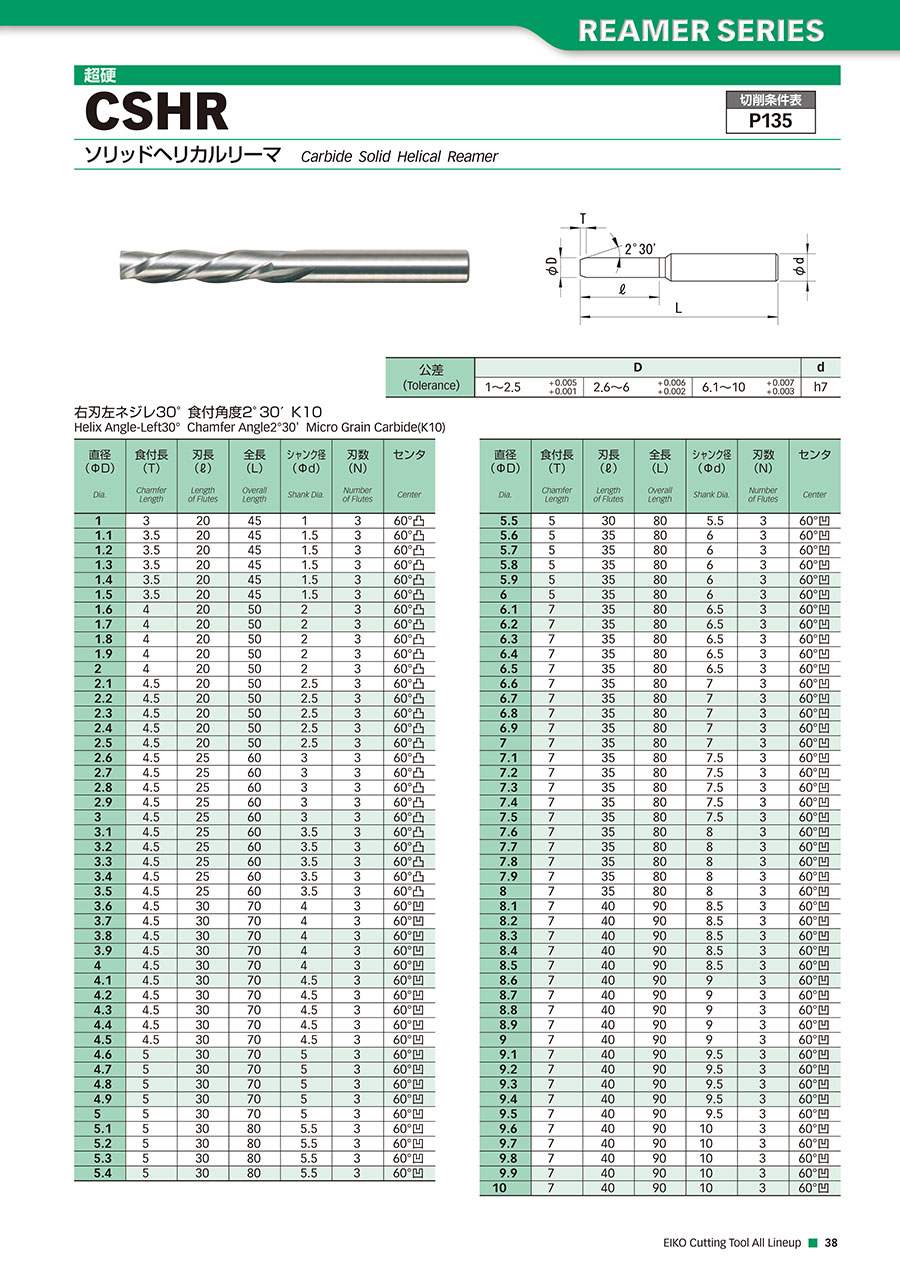

外形図

製品仕様

公差 (Tolerance)	D						d
公差 (Tolerance)	1～2.5	+0.005 +0.001	2.6～6	+0.006 +0.002	6.1～10	+0.007 +0.003	h7

右刃左ネジレ30° 食付角度2°30’ K10

直径 (ΦD) Dia.	食付長 (T) Chamfer Length	刃長 (l) Length Of Flutes	全長 (L) Overall Length	シャンク径 (Φd) Shank Dia.	刃数 (N) Number Of Flutes	セン夕 Center
1	3	20	45	1	3	60゜凸
1.1	3.5	20	45	1.5	3	60゜凸
1.2	3.5	20	45	1.5	3	60゜凸
1.3	3.5	20	45	1.5	3	60゜凸
1.4	3.5	20	45	1.5	3	60゜凸
1.5	3.5	20	45	1.5	3	60゜凸
1.6	4	20	50	2	3	60゜凸
1.7	4	20	50	2	3	60゜凸
1.8	4	20	50	2	3	60゜凸
1.9	4	20	50	2	3	60゜凸
2	4	20	50	2	3	60゜凸
2.1	4.5	20	50	2.5	3	60゜凸
2.2	4.5	20	50	2.5	3	60゜凸
2.3	4.5	20	50	2.5	3	60゜凸
2.4	4.5	20	50	2.5	3	60゜凸
2.5	4.5	20	50	2.5	3	60゜凸
2.6	4.5	25	60	3	3	60゜凸
2.7	4.5	25	60	3	3	60゜凸
2.8	4.5	25	60	3	3	60゜凸
2.9	4.5	25	60	3	3	60゜凸
3	4.5	25	60	3	3	60゜凸
3.1	4.5	25	60	3.5	3	60゜凸
3.2	4.5	25	60	3.5	3	60゜凸
3.3	4.5	25	60	3.5	3	60゜凸
3.4	4.5	25	60	3.5	3	60゜凸
3.5	4.5	25	60	3.5	3	60゜凸
3.6	4.5	30	70	4	3	60゜凸
3.7	4.5	30	70	4	3	60゜凸
3.8	4.5	30	70	4	3	60゜凸
3.9	4.5	30	70	4	3	60゜凸
4	4.5	30	70	4	3	60゜凸
4.1	4.5	30	70	4.5	3	60゜凸
4.2	4.5	30	70	4.5	3	60゜凸
4.3	4.5	30	70	4.5	3	60゜凸
4.4	4.5	30	70	4.5	3	60゜凸

※ 上記以外の型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

溝長

(mm)

センタ

最小発注数量

1	3	45	1	+0.001～+0.005	20	60°凸	1個
1.1	3.5	45	1.5	+0.001～+0.005	20	60°凸	1個
1.2	3.5	45	1.5	+0.001～+0.005	20	60°凸	1個
1.3	3.5	45	1.5	+0.001～+0.005	20	60°凸	1個
1.4	3.5	45	1.5	+0.001～+0.005	20	60°凸	1個
1.5	3.5	45	1.5	+0.001～+0.005	20	60°凸	1個
1.6	4	50	2	+0.001～+0.005	20	60°凸	1個
1.7	4	50	2	+0.001～+0.005	20	60°凸	1個
1.8	4	50	2	+0.001～+0.005	20	60°凸	1個
1.9	4	50	2	+0.001～+0.005	20	60°凸	1個
2	4	50	2	+0.001～+0.005	20	60°凸	1個
2.1	4.5	50	2.5	+0.001～+0.005	20	60°凸	1個
2.2	4.5	50	2.5	+0.001～+0.005	20	60°凸	1個
2.3	4.5	50	2.5	+0.001～+0.005	20	60°凸	1個
2.4	4.5	50	2.5	+0.001～+0.005	20	60°凸	1個
2.5	4.5	50	2.5	+0.001～+0.005	20	60°凸	1個
2.6	4.5	60	3	+0.002～+0.006	25	60°凸	1個
2.7	4.5	60	3	+0.002～+0.006	25	60°凸	1個
2.8	4.5	60	3	+0.002～+0.006	25	60°凸	1個
2.9	4.5	60	3	+0.002～+0.006	25	60°凸	1個
3	4.5	60	3	+0.002～+0.006	25	60°凸	1個
3.1	4.5	60	3.5	+0.002～+0.006	25	60°凸	1個
3.2	4.5	60	3.5	+0.002～+0.006	25	60°凸	1個
3.3	4.5	60	3.5	+0.002～+0.006	25	60°凸	1個
3.4	4.5	60	3.5	+0.002～+0.006	25	60°凸	1個
3.5	4.5	60	3.5	+0.002～+0.006	25	60°凸	1個
3.6	4.5	70	4	+0.002～+0.006	30	60°凹	1個
3.7	4.5	70	4	+0.002～+0.006	30	60°凹	1個
3.8	4.5	70	4	+0.002～+0.006	30	60°凹	1個
3.9	4.5	70	4	+0.002～+0.006	30	60°凹	1個
4	4.5	70	4	+0.002～+0.006	30	60°凹	1個
4.1	4.5	70	4.5	+0.002～+0.006	30	60°凹	1個
4.2	4.5	70	4.5	+0.002～+0.006	30	60°凹	1個
4.3	4.5	70	4.5	+0.002～+0.006	30	60°凹	1個
4.4	4.5	70	4.5	+0.002～+0.006	30	60°凹	1個
4.5	4.5	70	4.5	+0.002～+0.006	30	60°凹	1個
4.6	5	70	5	+0.002～+0.006	30	60°凹	1個
4.7	5	70	5	+0.002～+0.006	30	60°凹	1個
4.8	5	70	5	+0.002～+0.006	30	60°凹	1個
4.9	5	70	5	+0.002～+0.006	30	60°凹	1個
5	5	70	5	+0.002～+0.006	30	60°凹	1個
5.1	5	80	5.5	+0.002～+0.006	30	60°凹	1個
5.2	5	80	5.5	+0.002～+0.006	30	60°凹	1個
5.3	5	80	5.5	+0.002～+0.006	30	60°凹	1個
5.4	5	80	5.5	+0.002～+0.006	30	60°凹	1個
5.5	5	80	5.5	+0.002～+0.006	30	60°凹	1個
5.6	5	80	6	+0.002～+0.006	35	60°凹	1個
5.7	5	80	6	+0.002～+0.006	35	60°凹	1個
5.8	5	80	6	+0.002～+0.006	35	60°凹	1個
5.9	5	80	6	+0.002～+0.006	35	60°凹	1個
6	5	80	6	+0.002～+0.006	35	60°凹	1個
6.1	7	80	6.5	+0.003～+0.007	35	60°凹	1個
6.2	7	80	6.5	+0.003～+0.007	35	60°凹	1個
6.3	7	80	6.5	+0.003～+0.007	35	60°凹	1個
6.4	7	80	6.5	+0.003～+0.007	35	60°凹	1個
6.5	7	80	6.5	+0.003～+0.007	35	60°凹	1個
6.6	7	80	7	+0.003～+0.007	35	60°凹	1個
6.7	7	80	7	+0.003～+0.007	35	60°凹	1個
6.8	7	80	7	+0.003～+0.007	35	60°凹	1個
6.9	7	80	7	+0.003～+0.007	35	60°凹	1個

通常単価(税別) (税込単価)	通常出荷日

5,715円 ( 6,287円 )	在庫品1日目当日出荷可能
5,365円 ( 5,902円 )	1日目
5,365円 ( 5,902円 )	5日目
5,365円 ( 5,902円 )	1日目
5,365円 ( 5,902円 )	5日目
5,212円 ( 5,733円 )	5日目
5,212円 ( 5,733円 )	1日目
5,212円 ( 5,733円 )	1日目
5,212円 ( 5,733円 )	1日目
5,212円 ( 5,733円 )	在庫品1日目当日出荷可能
4,906円 ( 5,397円 )	5日目
5,825円 ( 6,408円 )	3日目
5,825円 ( 6,408円 )	5日目
5,825円 ( 6,408円 )	1日目
5,825円 ( 6,408円 )	1日目
5,825円 ( 6,408円 )	5日目
6,354円 ( 6,989円 )	1日目
6,354円 ( 6,989円 )	1日目
6,354円 ( 6,989円 )	1日目
6,354円 ( 6,989円 )	1日目
6,503円 ( 7,153円 )	1日目
7,250円 ( 7,975円 )	1日目
7,250円 ( 7,975円 )	1日目
7,250円 ( 7,975円 )	1日目
7,250円 ( 7,975円 )	1日目
7,250円 ( 7,975円 )	1日目
7,475円 ( 8,223円 )	1日目
7,475円 ( 8,223円 )	1日目
7,475円 ( 8,223円 )	1日目
7,475円 ( 8,223円 )	1日目
7,475円 ( 8,223円 )	1日目
8,372円 ( 9,209円 )	1日目
8,372円 ( 9,209円 )	1日目
8,372円 ( 9,209円 )	1日目
8,372円 ( 9,209円 )	1日目
8,372円 ( 9,209円 )	1日目
8,969円 ( 9,866円 )	1日目
8,969円 ( 9,866円 )	1日目
8,969円 ( 9,866円 )	1日目
8,969円 ( 9,866円 )	1日目
8,969円 ( 9,866円 )	1日目
8,768円 ( 9,645円 )	1日目
8,768円 ( 9,645円 )	1日目
8,768円 ( 9,645円 )	1日目
8,768円 ( 9,645円 )	1日目
8,768円 ( 9,645円 )	1日目
9,216円 ( 10,138円 )	1日目
9,216円 ( 10,138円 )	1日目
9,216円 ( 10,138円 )	1日目
9,216円 ( 10,138円 )	1日目
9,216円 ( 10,138円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
12,544円 ( 13,798円 )	1日目
15,232円 ( 16,755円 )	1日目
15,232円 ( 16,755円 )	1日目
15,232円 ( 16,755円 )	1日目
15,232円 ( 16,755円 )	1日目

基本情報

基本情報

ソリッドヘリカルリーマ。
【特長】
・超硬の強ネジレの採用により面粗度、切り粉の処理が良好。
・切粉の排出が良く、安定した仕上面粗さが得られる。
【用途】
・汎用的な仕上げ加工。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ソリッドヘリカルリーマ CSHRのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

内径加工

満足度：4.02021/08/23

0.01ｍｍ単位で指定できるので穴径が変わるたびに購入しています。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
