栄工舎

ソリッドスパイラルチャッキングリーマ CSSPSCR

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 9,344円～30,464円

税込単価: 10,278円～33,510円

ソリッドスパイラルチャッキングリーマ。【特長】・汎用性が高い超硬スパイラルリー...

詳細情報を確認する

工具材質
超硬
刃形状
スパイラル/ヘリカル/ブローチ
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃数
4
底刃（エンド刃）
なし
ネジレ角 (°)
12°
シャンク径公差
h7
被削材詳細
ダイス鋼　適合 / 合金鋼　最適
溝形状
スパイラル
シャンクタイプ
エンドミルシャンク
刃形状詳細
右刃左ネジレ
センタ
60°凹

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

CSSPSCRの外観

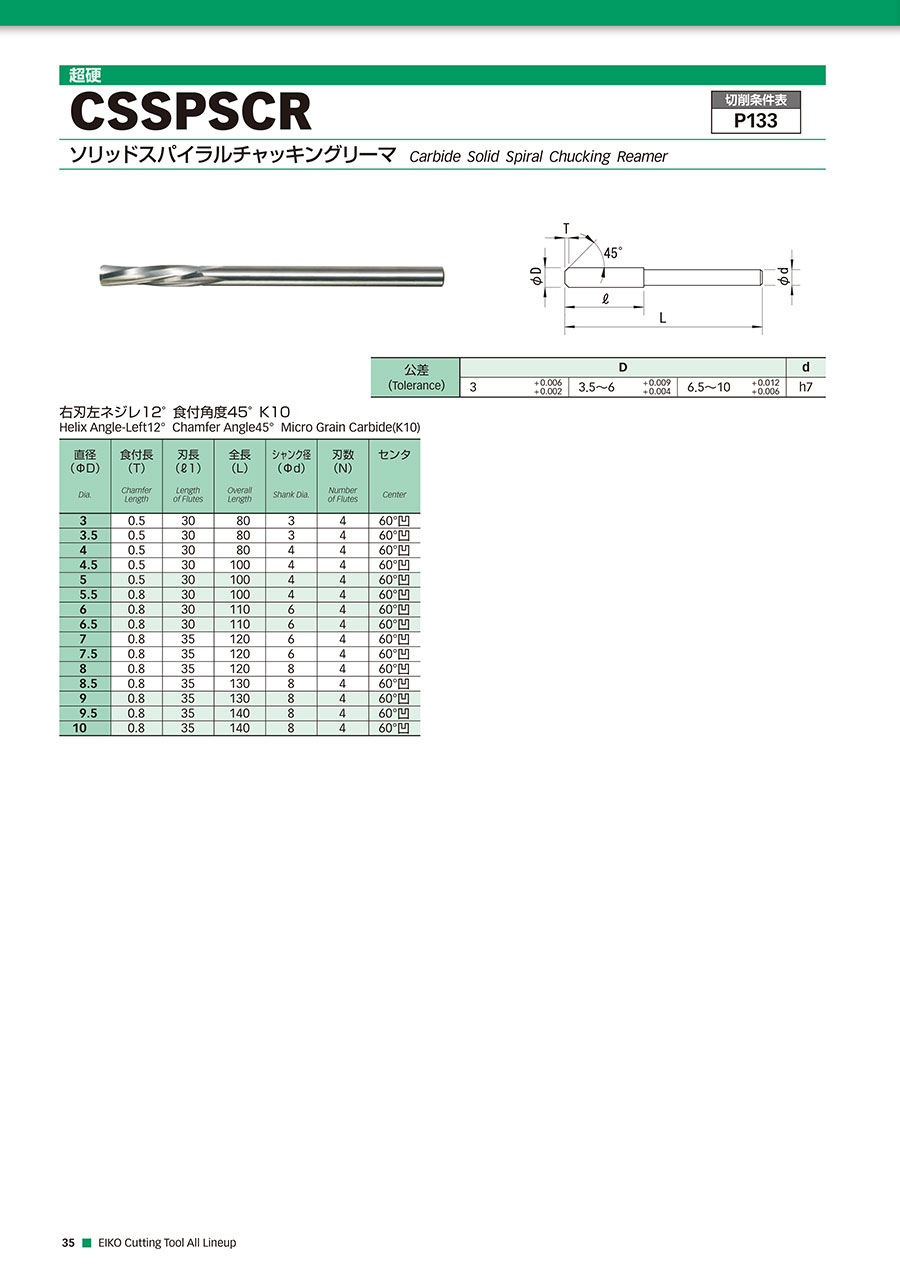

CSSPSCRの外形図

製品仕様

D							d
公差 (Tolerance)	3	+0.006 +0.002	3.5～6	+0.009 +0.004	6.5～10	+0.012 +0.006	h7

右刃左ネジレ12° 食付角度45° K10

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l) Length of Flutes	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes	センタ Center
3	0.5	30	80	3	4	60°凹
3.5	0.5	30	80	3	4	60°凹
4	0.5	30	80	4	4	60°凹
4.5	0.5	30	100	4	4	60°凹
5	0.5	30	100	4	4	60°凹
5.5	0.8	30	100	4	4	60°凹
6	0.8	30	110	6	4	60°凹
6.5	0.8	30	110	6	4	60°凹
7	0.8	35	120	6	4	60°凹
7.5	0.8	35	120	6	4	60°凹
8	0.8	35	120	8	4	60°凹
8.5	0.8	35	130	8	4	60°凹
9	0.8	35	130	8	4	60°凹
9.5	0.8	35	140	8	4	60°凹
10	0.8	35	140	8	4	60°凹

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

溝長

(mm)

最小発注数量

3	0.5	80	3	+0.002～+0.006	30	1個
3.5	0.5	80	3	+0.004～+0.009	30	1個
4	0.5	80	4	+0.004～+0.009	30	1個
4.5	0.5	100	4	+0.004～+0.009	30	1個
5	0.5	100	4	+0.004～+0.009	30	1個
5.5	0.8	100	4	+0.004～+0.009	30	1個
6	0.8	110	6	+0.004～+0.009	30	1個
6.5	0.8	110	6	+0.006～+0.012	30	1個
7	0.8	120	6	+0.006～+0.012	35	1個
7.5	0.8	120	6	+0.006～+0.012	35	1個
8	0.8	120	8	+0.006～+0.012	35	1個
8.5	0.8	130	8	+0.006～+0.012	35	1個
9	0.8	130	8	+0.006～+0.012	35	1個
9.5	0.8	140	8	+0.006～+0.012	35	1個
10	0.8	140	8	+0.006～+0.012	35	1個

通常単価(税別) (税込単価)	通常出荷日

9,492円 ( 10,441円 )	1日目
9,791円 ( 10,770円 )	1日目
9,344円 ( 10,278円 )	1日目
10,624円 ( 11,686円 )	1日目
11,776円 ( 12,954円 )	1日目
12,864円 ( 14,150円 )	1日目
14,016円 ( 15,418円 )	1日目
15,552円 ( 17,107円 )	1日目
16,192円 ( 17,811円 )	1日目
16,960円 ( 18,656円 )	1日目
18,432円 ( 20,275円 )	1日目
21,056円 ( 23,162円 )	1日目
23,360円 ( 25,696円 )	1日目
27,904円 ( 30,694円 )	1日目
30,464円 ( 33,510円 )	1日目

詳細情報

基本情報

基本情報

ソリッドスパイラルチャッキングリーマ。
【特長】
・汎用性が高い超硬スパイラルリーマ。
・刃径に対して首径が逃げている為、深穴加工にも対応。
・ネジレ刃採用により切粉の排出が良好。
【用途】
・汎用的な仕上げ加工用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ソリッドスパイラルチャッキングリーマ CSSPSCRのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。
ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。
右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
