栄工舎

スパイラルテーパーピンリーマ

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 4,464円～148,287円

税込単価: 4,910円～163,116円

1/50、1/48テーパー穴加工用スパイラルリーマ（ハイス）。【特長】・手回し...

詳細情報を確認する

工具材質
ハイス
刃形状
テーパ
被削材
一般鋼 / アルミ / 銅
コーティング有無・表面処理
ノンコート
刃径公差 (mm)
±0.05
底刃（エンド刃）
なし
ネジレ角 (°)
12°
シャンク径公差
±0.2
被削材詳細
合金鋼　適合
溝形状
スパイラル
シャンクタイプ
ストレートシャンク
刃形状詳細
右刃左ネジレ

未確定：候補が47型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

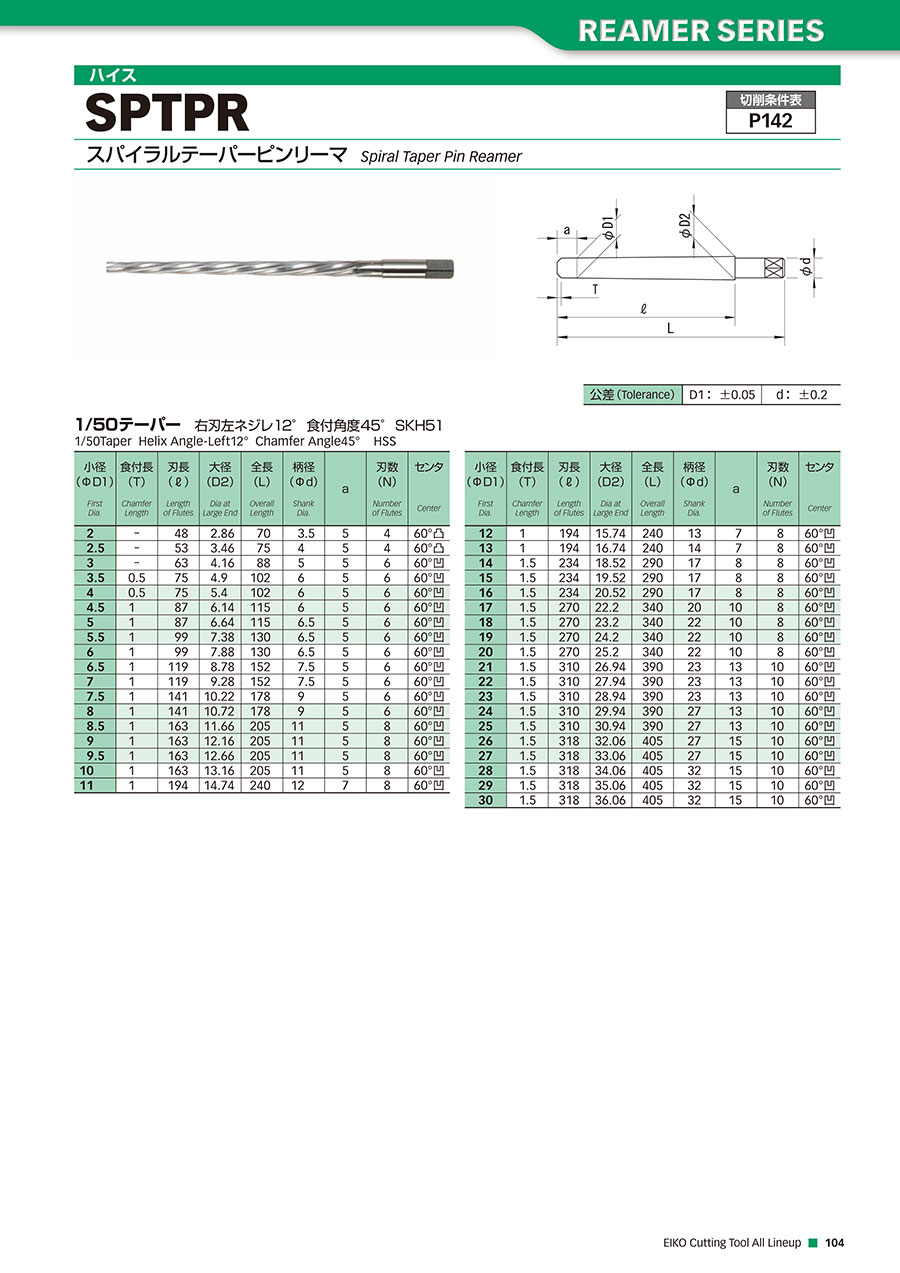

スパイラルテーパーピンリーマの外形図と寸法

スパイラルテーパーピンリーマ

スパイラルテーパーピンリーマの外形図

小径（φD1） First Dia.	食付長（T） Chamfer Length	刃長（l） Length ofFlutes	大径（D2） Diaat LargeEnd	全長（L） Overall Length	柄径（φd） Shank Dia.	a	刃数（N） Number ofFlutes	センタ Center
2	-	48	2.86	70	3.5	5	4	60゜凸
2.5	-	53	3.46	75	4	5	4	60゜凸
3	-	63	4.16	88	5	5	6	60゜凹
3.5	0.5	75	4.9	102	6	5	6	60゜凹
4	0.5	75	5.4	102	6	5	6	60゜凹
4.5	1	87	6.14	115	6	5	6	60゜凹
5	1	87	6.64	115	6.5	5	6	60゜凹
5.5	1	99	7.38	130	6.5	5	6	60゜凹
6	1	99	7.88	130	6.5	5	6	60゜凹
6.5	1	119	8.78	152	7.5	5	6	60゜凹
7	1	119	9.28	152	7.5	5	6	60゜凹
7.5	1	141	10.22	178	9	5	6	60゜凹
8	1	141	10.72	178	9	5	6	60゜凹
8.5	1	163	11.66	205	11	5	8	60゜凹
9	1	163	12.16	205	11	5	8	60゜凹
9.5	1	163	12.66	205	11	5	8	60゜凹
10	1	163	13.16	205	11	5	8	60゜凹
11	1	194	14.74	240	12	7	8	60゜凹
12	1	194	15.74	240	13	7	8	60゜凹
13	1	194	16.74	240	14	7	8	60゜凹
14	1.5	234	18.52	290	17	8	8	60゜凹
15	1.5	234	19.52	290	17	8	8	60゜凹
16	1.5	234	20.52	290	17	8	8	60゜凹
17	1.5	270	22.2	340	20	10	8	60゜凹
18	1.5	270	23.2	340	22	10	8	60゜凹
19	1.5	270	24.2	340	22	10	8	60゜凹
20	1.5	270	25.2	340	22	10	8	60゜凹
21	1.5	310	26.94	390	23	13	10	60゜凹
22	1.5	310	27.94	390	23	13	10	60゜凹
23	1.5	310	28.94	390	23	13	10	60゜凹
24	1.5	310	29.94	390	27	13	10	60゜凹
25	1.5	310	30.94	390	27	13	10	60゜凹
26	1.5	318	32.06	405	27	15	10	60゜凹
27	1.5	318	33.06	405	27	15	10	60゜凹
28	1.5	318	34.06	405	32	15	10	60゜凹
29	1.5	318	35.06	405	32	15	10	60゜凹
30	1.5	318	36.06	405	32	15	10	60゜凹

公差（Tolerance）	D1：	±0.05	d：	±0.2

公差 D1: ±0.05、d: ±0.2
1/50テーパー右刃左ネジレ12° 食付角度45° SKH51

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

食付長

(mm)

全長

(mm)

大端径

(mm)

先端径

(mm)

シャンク径・MT No

刃数

溝長

(mm)

両角

(mm)

センタ

最小発注数量

0.5	60	4.09	-	4.5mm	6	42	1/48	5	60°凹	1個
0.5	65	4.64	-	5mm	6	45	1/48	5	60°凹	1個
0.5	75	5.19	-	5.5mm	6	52	1/48	5	60°凹	1個
0.5	90	5.85	-	5.5mm	6	58	1/48	5	60°凹	1個
1	105	6.63	-	6.5mm	6	65	1/48	5	60°凹	1個
1	115	7.71	-	6.5mm	6	78	1/48	5	60°凹	1個
1	130	9	-	7.5mm	6	92	1/48	5	60°凹	1個
1	155	10.8	-	9mm	6	115	1/48	5	60°凹	1個
1	175	12.92	-	11mm	8	135	1/48	5	60°凹	1個
1	205	15.47	-	13mm	8	155	1/48	8	60°凹	1個
-	70	2.86	1.9	3.5mm	4	48	1/50	5	60°凸	1個
-	75	3.46	2.4	4mm	4	53	1/50	5	60°凸	1個
-	88	4.16	2.9	5mm	6	63	1/50	5	60°凹	1個
0.5	102	4.9	3.4	6mm	6	75	1/50	5	60°凹	1個
0.5	102	5.4	3.9	6mm	6	75	1/50	5	60°凹	1個
1	115	6.14	4.4	6mm	6	87	1/50	5	60°凹	1個
1	115	6.64	4.9	6.5mm	6	87	1/50	5	60°凹	1個
1	130	7.38	5.4	6.5mm	6	99	1/50	5	60°凹	1個
1	130	7.88	5.9	6.5mm	6	99	1/50	5	60°凹	1個
1	152	8.78	6.4	7.5mm	6	119	1/50	5	60°凹	1個
1	152	9.28	6.9	7.5mm	6	119	1/50	5	60°凹	1個
1	178	10.22	7.4	9mm	6	141	1/50	5	60°凹	1個
1	178	10.72	7.9	9mm	6	141	1/50	5	60°凹	1個
1	205	11.66	8.4	11mm	8	163	1/50	5	60°凹	1個
1	205	12.16	8.9	11mm	8	163	1/50	5	60°凹	1個
1	205	12.66	9.4	11mm	8	163	1/50	5	60°凹	1個
1	205	13.16	9.9	11mm	8	163	1/50	5	60°凹	1個
1	240	14.74	10.86	12mm	8	194	1/50	7	60°凹	1個
1	240	15.74	11.86	13mm	8	194	1/50	7	60°凹	1個
1	240	16.74	12.86	14mm	8	194	1/50	7	60°凹	1個
1.5	290	18.52	13.84	17mm	8	234	1/50	8	60°凹	1個
1.5	290	19.52	14.84	17mm	8	234	1/50	8	60°凹	1個
1.5	290	20.52	15.84	17mm	8	234	1/50	8	60°凹	1個
1.5	340	22.2	16.8	20mm	8	270	1/50	10	60°凹	1個
1.5	340	23.2	17.8	22mm	8	270	1/50	10	60°凹	1個
1.5	340	24.2	18.8	22mm	8	270	1/50	10	60°凹	1個
1.5	340	25.2	19.8	22mm	8	270	1/50	10	60°凹	1個
1.5	390	26.94	20.74	23mm	10	310	1/50	13	60°凹	1個
1.5	390	27.94	21.74	23mm	10	310	1/50	13	60°凹	1個
1.5	390	28.94	22.74	23mm	10	310	1/50	13	60°凹	1個
1.5	390	29.94	23.74	27mm	10	310	1/50	13	60°凹	1個
1.5	390	30.94	24.74	27mm	10	310	1/50	13	60°凹	1個
1.5	405	32.06	25.7	27mm	10	318	1/50	15	60°凹	1個
1.5	405	33.06	26.7	27mm	10	318	1/50	15	60°凹	1個
1.5	405	34.06	27.7	32mm	10	318	1/50	15	60°凹	1個
1.5	405	35.06	28.7	32mm	10	318	1/50	15	60°凹	1個
1.5	405	36.06	29.7	32mm	10	318	1/50	15	60°凹	1個

通常単価(税別) (税込単価)	通常出荷日

4,464円 ( 4,910円 )	1日目
4,599円 ( 5,059円 )	1日目
4,675円 ( 5,143円 )	1日目
4,982円 ( 5,480円 )	1日目
6,132円 ( 6,745円 )	1日目
6,438円 ( 7,082円 )	1日目
7,474円 ( 8,221円 )	1日目
10,688円 ( 11,757円 )	1日目
21,500円 ( 23,650円 )	1日目
26,000円 ( 28,600円 )	1日目
4,599円 ( 5,059円 )	5日目
4,599円 ( 5,059円 )	1日目
4,829円 ( 5,312円 )	5日目
5,213円 ( 5,734円 )	1日目
5,213円 ( 5,734円 )	5日目
5,288円 ( 5,817円 )	5日目
6,132円 ( 6,745円 )	3日目
6,591円 ( 7,250円 )	5日目
6,952円 ( 7,647円 )	在庫品1日目当日出荷可能
7,325円 ( 8,058円 )	5日目
7,474円 ( 8,221円 )	5日目
10,688円 ( 11,757円 )	5日目
9,792円 ( 10,771円 )	1日目
11,392円 ( 12,531円 )	1日目
12,224円 ( 13,446円 )	5日目
13,632円 ( 14,995円 )	5日目
14,592円 ( 16,051円 )	5日目
19,776円 ( 21,754円 )	1日目
24,832円 ( 27,315円 )	5日目
28,416円 ( 31,258円 )	1日目
37,376円 ( 41,114円 )	1日目
41,152円 ( 45,267円 )	1日目
47,360円 ( 52,096円 )	1日目
50,816円 ( 55,898円 )	1日目
55,040円 ( 60,544円 )	1日目
63,552円 ( 69,907円 )	1日目
71,558円 ( 78,714円 )	1日目
85,675円 ( 94,243円 )	1日目
85,675円 ( 94,243円 )	1日目
85,675円 ( 94,243円 )	1日目
90,015円 ( 99,017円 )	1日目
90,015円 ( 99,017円 )	1日目
124,634円 ( 137,097円 )	1日目
124,634円 ( 137,097円 )	1日目
124,634円 ( 137,097円 )	1日目
148,287円 ( 163,116円 )	1日目
148,287円 ( 163,116円 )	1日目

詳細情報

基本情報

基本情報

1/50、1/48テーパー穴加工用スパイラルリーマ（ハイス）。
【特長】
・手回しでも使用出来るようにシャンク部に角を設けてある
・ネジレ刃採用により切粉の処理が良好

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スパイラルテーパーピンリーマのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

レーザー加工後の穴精度仕上げに利用

満足度：5.02022/12/22

板金部品で少量製作のため、手作業で精度を出せるリーマーを探していたが、リーズナブルで作業も簡単に出来て重宝してます。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。
ネジレ刃は、左ネジレと右ネジレの２種類があります。左ネジレはストレート刃に比べ切屑の排出がスムーズになります。バニッシュ効果により仕上がり面粗度がよくなる点が特長です。
右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長です。
