栄工舎

エンド刃付止穴用リーマ ERR-TiN

カタログ |

通常単価(税別): 11,840円～228,445円

税込単価: 13,024円～251,290円

通常出荷日：1日目～5日目

エンド刃が付いた右ネジレのスパイラルリーマ（ハイス）。【特長】・エンド刃付き、右ネジレの為止まり穴、...

詳細を確認

未確定：候補が304型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

エンド刃付止穴用リーマ ERR-TiNの外形図と寸法

エンド刃付止穴用リーマ ERR-TiN

エンド刃付止穴用リーマ ERR-TiNの外形図

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length of Flutes	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes
3	0.2	16	19	60	3	4
3.1	0.2	18	17	60	4	4
3.2	0.2	18	17	60	4	4
3.3	0.2	18	17	60	4	4
3.4	0.2	18	17	60	4	4
3.5	0.2	18	17	60	4	4
3.6	0.2	18	17	60	4	4
3.7	0.2	18	17	60	4	4
3.8	0.2	18	17	60	4	4
3.9	0.2	18	17	60	4	4
4	0.2	18	17	60	4	4
4.1	0.2	22	23	75	5	4
4.2	0.2	22	23	75	5	4
4.3	0.2	22	23	75	5	4
4.4	0.2	22	23	75	5	4
4.5	0.2	22	23	75	5	4
4.6	0.2	22	23	75	5	4
4.7	0.2	22	23	75	5	4
4.8	0.2	22	23	75	5	4
4.9	0.2	22	23	75	5	4
5	0.2	22	23	75	5	4
5.1	0.2	25	40	100	6	4
5.2	0.2	25	40	100	6	4
5.3	0.2	25	40	100	6	4
5.4	0.2	25	40	100	6	4
5.5	0.2	25	40	100	6	4
5.6	0.2	25	40	100	6	4
5.7	0.2	25	40	100	6	4
5.8	0.2	25	40	100	6	4
5.9	0.2	25	40	100	6	4
6	0.2	25	40	100	6	4
6.1	0.3	25	45	110	6	4
6.2	0.3	25	45	110	6	4
6.3	0.3	25	45	110	6	4
6.4	0.3	25	45	110	6	4
6.5	0.3	25	45	110	6	4
6.6	0.3	25	45	110	6	4
6.7	0.3	25	45	110	6	4
6.8	0.3	25	45	110	6	4
6.9	0.3	25	45	110	6	4
7	0.3	25	45	110	6	4
7.1	0.3	25	60	125	8	4
7.2	0.3	25	60	125	8	4
7.3	0.3	25	60	125	8	4
7.4	0.3	25	60	125	8	4

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length of Flutes	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes
7.5	0.3	25	60	125	8	4
7.6	0.3	25	60	125	8	4
7.7	0.3	25	60	125	8	4
7.8	0.3	25	60	125	8	4
7.9	0.3	25	60	125	8	4
8	0.3	25	60	125	8	4
8.1	0.3	25	65	135	8	4
8.2	0.3	25	65	135	8	4
8.3	0.3	25	65	135	8	4
8.4	0.3	25	65	135	8	4
8.5	0.3	25	65	135	8	4
8.6	0.3	25	65	135	8	4
8.7	0.3	25	65	135	8	4
8.8	0.3	25	65	135	8	4
8.9	0.3	25	65	135	8	4
9	0.3	25	65	135	8	4
9.1	0.3	30	70	150	10	4
9.2	0.3	30	70	150	10	4
9.3	0.3	30	70	150	10	4
9.4	0.3	30	70	150	10	4
9.5	0.3	30	70	150	10	4
9.6	0.3	30	70	150	10	4
9.7	0.3	30	70	150	10	4
9.8	0.3	30	70	150	10	4
9.9	0.3	30	70	150	10	4
10	0.3	30	70	150	10	4
10.1	0.3	30	75	155	10	4
10.2	0.3	30	75	155	10	4
10.3	0.3	30	75	155	10	4
10.4	0.3	30	75	155	10	4
10.5	0.3	30	75	155	10	4
10.6	0.3	30	75	155	10	4
10.7	0.3	30	75	155	10	4
10.8	0.3	30	75	155	10	4
10.9	0.3	30	75	155	10	4
11	0.3	30	75	155	10	4
11.1	0.3	30	75	160	12	4
11.2	0.3	30	75	160	12	4
11.3	0.3	30	75	160	12	4
11.4	0.3	30	75	160	12	4
11.5	0.3	30	75	160	12	4
11.6	0.3	30	75	160	12	4
11.7	0.3	30	75	160	12	4
11.8	0.3	30	75	160	12	4
11.9	0.3	30	75	160	12	4

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

公差 (Tolerance)	D										d
	0.01卜ビ Increment 0.01	+0.005 0	0.005卜ビ Increment 0.005	+0.005 0	3	+0.006 +0.002	3.1～6	+0.009 +0.004	6.1～10	+0.012 +0.006	h6
	10.1～18	+0.015 +0.007	19～30	+0.017 +0.008	35～50	+0.02 +0.009

右刃右ネジレ30° TiNコーティング食付角度45° 粉末ハイス

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

...

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

溝長

(mm)

最小発注数量

2.95	0.2	60	3	0～+0.005	16	1個
2.96	0.2	60	3	0～+0.005	16	1個
2.97	0.2	60	3	0～+0.005	16	1個
2.98	0.2	60	3	0～+0.005	16	1個
2.99	0.2	60	3	0～+0.005	16	1個
2.955	0.2	60	3	0～+0.005	16	1個
2.965	0.2	60	3	0～+0.005	16	1個
2.975	0.2	60	3	0～+0.005	16	1個
2.985	0.2	60	3	0～+0.005	16	1個
2.995	0.2	60	3	0～+0.005	16	1個
3	0.2	60	3	+0.002～+0.006	16	1個
3.005	0.2	60	3	0～+0.005	16	1個
3.01	0.2	60	3	0～+0.005	16	1個
3.02	0.2	60	3	0～+0.005	16	1個
3.03	0.2	60	3	0～+0.005	16	1個
3.04	0.2	60	3	0～+0.005	16	1個
3.05	0.2	60	3	0～+0.005	16	1個
3.015	0.2	60	3	0～+0.005	16	1個
3.025	0.2	60	3	0～+0.005	16	1個
3.035	0.2	60	3	0～+0.005	16	1個
3.045	0.2	60	3	0～+0.005	16	1個
3.1	0.2	60	4	+0.004～+0.009	18	1個
3.2	0.2	60	4	+0.004～+0.009	18	1個
3.3	0.2	60	4	+0.004～+0.009	18	1個
3.4	0.2	60	4	+0.004～+0.009	18	1個
3.5	0.2	60	4	+0.004～+0.009	18	1個
3.6	0.2	60	4	+0.004～+0.009	18	1個
3.7	0.2	60	4	+0.004～+0.009	18	1個
3.8	0.2	60	4	+0.004～+0.009	18	1個
3.9	0.2	60	4	+0.004～+0.009	18	1個
3.95	0.2	60	4	0～+0.005	18	1個
3.96	0.2	60	4	0～+0.005	18	1個
3.97	0.2	60	4	0～+0.005	18	1個
3.98	0.2	60	4	0～+0.005	18	1個
3.99	0.2	60	4	0～+0.005	18	1個
3.955	0.2	60	4	0～+0.005	18	1個
3.965	0.2	60	4	0～+0.005	18	1個
3.975	0.2	60	4	0～+0.005	18	1個
3.985	0.2	60	4	0～+0.005	18	1個
3.995	0.2	60	4	0～+0.005	18	1個
4.005	0.2	60	4	0～+0.005	18	1個
4.01	0.2	60	4	0～+0.005	18	1個
4.02	0.2	60	4	0～+0.005	18	1個
4.03	0.2	60	4	0～+0.005	18	1個
4.04	0.2	60	4	0～+0.005	18	1個
4.05	0.2	60	4	0～+0.005	18	1個
4.015	0.2	60	4	0～+0.005	18	1個
4.025	0.2	60	4	0～+0.005	18	1個
4.035	0.2	60	4	0～+0.005	18	1個
4.045	0.2	60	4	0～+0.005	18	1個
4.1	0.2	75	5	+0.004～+0.009	22	1個
4.2	0.2	75	5	+0.004～+0.009	22	1個
4.3	0.2	75	5	+0.004～+0.009	22	1個
4.4	0.2	75	5	+0.004～+0.009	22	1個
4.5	0.2	75	5	+0.004～+0.009	22	1個
4.6	0.2	75	5	+0.004～+0.009	22	1個
4.7	0.2	75	5	+0.004～+0.009	22	1個
4.8	0.2	75	5	+0.004～+0.009	22	1個
4.9	0.2	75	5	+0.004～+0.009	22	1個
4.95	0.2	75	5	0～+0.005	22	1個

通常単価(税別) (税込単価)	通常出荷日

13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
11,840円 ( 13,024円 )	5日目
13,056円 ( 14,362円 )	5日目
13,056円 ( 14,362円 )	5日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
12,480円 ( 13,728円 )	1日目
12,480円 ( 13,728円 )	1日目
12,480円 ( 13,728円 )	1日目
12,480円 ( 13,728円 )	1日目
12,480円 ( 13,728円 )	1日目
12,480円 ( 13,728円 )	1日目
12,480円 ( 13,728円 )	1日目
12,480円 ( 13,728円 )	1日目
12,480円 ( 13,728円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	5日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,696円 ( 15,066円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
13,056円 ( 14,362円 )	1日目
14,336円 ( 15,770円 )	1日目

...

基本情報

基本情報

エンド刃が付いた右ネジレのスパイラルリーマ（ハイス）。
【特長】
・エンド刃付き、右ネジレの為止まり穴、段穴、貫通穴と使用用途が多い。
・粉末ハイス、TiNコーティングにより高寿命を実現。
【用途】
・止まり穴などの仕上げ加工。

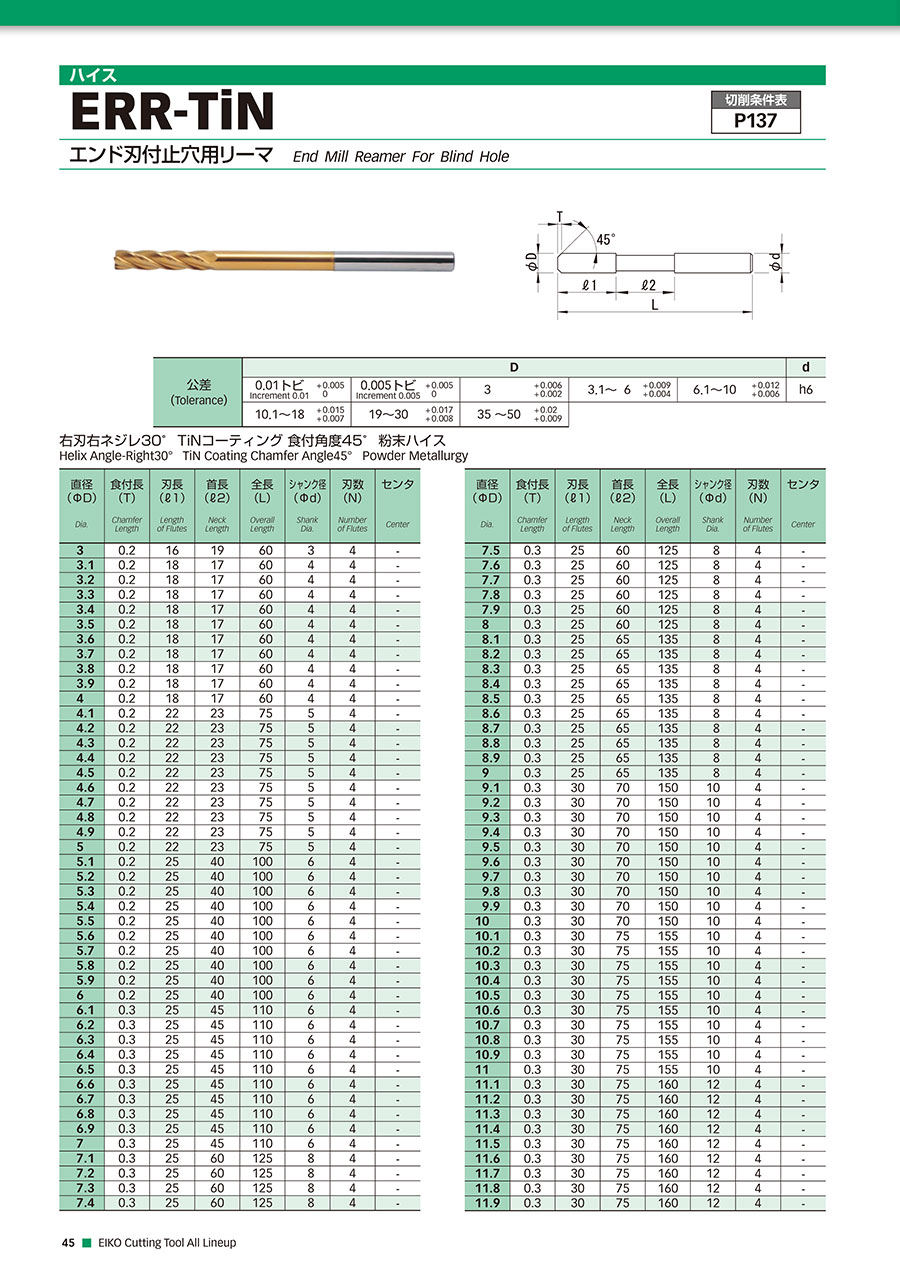

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エンド刃付止穴用リーマ ERR-TiNのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品エンド刃付止穴用リーマ ERR-TiN	超硬オイルホール付止穴用リーマ	CER 超硬エンド刃付リーマ	CEOR 超硬エンド刃付リーマ（オイルホール付）	超硬エンド刃付リーマ CSER-C	ショートエンド刃付リーマ NCER-C
メーカー	栄工舎	栄工舎	岡崎精工	岡崎精工	栄工舎	栄工舎
通常価格	11,840円-	14,784円 -	8,266円 -	11,809円 -	9,984円 -	7,250円 -
通常出荷日	1日目〜	1日目	5日目	5日目	在庫品1日目〜	1日目
工具材質	ハイス	超硬	超硬	超硬	超硬	ハイス
刃形状	スパイラル/ヘリカル/ブローチ	スパイラル/ヘリカル/ブローチ	スパイラル/ヘリカル/ブローチ	スパイラル/ヘリカル/ブローチ	スパイラル/ヘリカル/ブローチ	スパイラル/ヘリカル/ブローチ
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理	鋼用	ノンコート	ノンコート	ノンコート	鋼用	鋼用
刃数	4	4	4	4	4	4

よく一緒に購入される商品

ミスミ
XALシリーズ超硬スクエアエンドミル 4…4.5
通常価格(税別) : 720円-
通常出荷日 : 在庫品1日目～
当日出荷可能
エフ・ピー・ツール
超硬リーマ CEシリーズ（旧SHシリーズ…3.5
通常価格(税別) : 9,013円-
通常出荷日 : 在庫品1日目～
当日出荷可能
グーリング
ソリッドリーマ止まり穴用 HR500S…0
通常価格(税別) : 26,362円-
通常出荷日 : 1日目～
MOLDINO(モルディノ・…
NKエンドミル 2枚刃・ロング刃長 2N…4.8
通常価格(税別) : 3,381円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
XALシリーズ超硬ラフィングエンドミル …4.2
通常価格(税別) : 3,960円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ＴｉＡｌＮコート超硬ＮＣ用スポットドリル…4.3
通常価格(税別) : 2,970円-
通常出荷日 : 在庫品1日目～
当日出荷可能
7 LEADERS
超硬2枚刃面取りV溝用エンドミル 90°…4.2
通常価格(税別) : 4,815円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
XALシリーズ超硬ロングネックスクエアエ…4.5
通常価格(税別) : 910円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ロッド（S45C相当・一般構造用鋼・SC…4.6
通常価格(税別) : -
通常出荷日 : 2日目～

スパイラルリーマ・ヘリカル（ブローチ）リーマカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

ツール用品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

刃径(mm)

食付長(mm)

全長(mm)

シャンク径・MT No

刃径公差(mm)

溝長(mm)

タイプ

出荷日

エンド刃付止穴用リーマ ERR-TiN

商品情報

エンド刃付止穴用リーマ ERR-TiNの外形図と寸法

推奨切削条件

推奨切削条件表

型番リスト

詳細情報

基本情報

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

スパイラルリーマ・ヘリカル（ブローチ）リーマカテゴリの売れ筋ランキング

技術サポート窓口

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length of Flutes	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes
3	0.2	16	19	60	3	4
3.1	0.2	18	17	60	4	4
3.2	0.2	18	17	60	4	4
3.3	0.2	18	17	60	4	4
3.4	0.2	18	17	60	4	4
3.5	0.2	18	17	60	4	4
3.6	0.2	18	17	60	4	4
3.7	0.2	18	17	60	4	4
3.8	0.2	18	17	60	4	4
3.9	0.2	18	17	60	4	4
4	0.2	18	17	60	4	4
4.1	0.2	22	23	75	5	4
4.2	0.2	22	23	75	5	4
4.3	0.2	22	23	75	5	4
4.4	0.2	22	23	75	5	4
4.5	0.2	22	23	75	5	4
4.6	0.2	22	23	75	5	4
4.7	0.2	22	23	75	5	4
4.8	0.2	22	23	75	5	4
4.9	0.2	22	23	75	5	4
5	0.2	22	23	75	5	4
5.1	0.2	25	40	100	6	4
5.2	0.2	25	40	100	6	4
5.3	0.2	25	40	100	6	4
5.4	0.2	25	40	100	6	4
5.5	0.2	25	40	100	6	4
5.6	0.2	25	40	100	6	4
5.7	0.2	25	40	100	6	4
5.8	0.2	25	40	100	6	4
5.9	0.2	25	40	100	6	4
6	0.2	25	40	100	6	4
6.1	0.3	25	45	110	6	4
6.2	0.3	25	45	110	6	4
6.3	0.3	25	45	110	6	4
6.4	0.3	25	45	110	6	4
6.5	0.3	25	45	110	6	4
6.6	0.3	25	45	110	6	4
6.7	0.3	25	45	110	6	4
6.8	0.3	25	45	110	6	4
6.9	0.3	25	45	110	6	4
7	0.3	25	45	110	6	4
7.1	0.3	25	60	125	8	4
7.2	0.3	25	60	125	8	4
7.3	0.3	25	60	125	8	4
7.4	0.3	25	60	125	8	4

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length of Flutes	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes
3	0.2	16	19	60	3	4
3.1	0.2	18	17	60	4	4
3.2	0.2	18	17	60	4	4
3.3	0.2	18	17	60	4	4
3.4	0.2	18	17	60	4	4
3.5	0.2	18	17	60	4	4
3.6	0.2	18	17	60	4	4
3.7	0.2	18	17	60	4	4
3.8	0.2	18	17	60	4	4
3.9	0.2	18	17	60	4	4
4	0.2	18	17	60	4	4
4.1	0.2	22	23	75	5	4
4.2	0.2	22	23	75	5	4
4.3	0.2	22	23	75	5	4
4.4	0.2	22	23	75	5	4
4.5	0.2	22	23	75	5	4
4.6	0.2	22	23	75	5	4
4.7	0.2	22	23	75	5	4
4.8	0.2	22	23	75	5	4
4.9	0.2	22	23	75	5	4
5	0.2	22	23	75	5	4
5.1	0.2	25	40	100	6	4
5.2	0.2	25	40	100	6	4
5.3	0.2	25	40	100	6	4
5.4	0.2	25	40	100	6	4
5.5	0.2	25	40	100	6	4
5.6	0.2	25	40	100	6	4
5.7	0.2	25	40	100	6	4
5.8	0.2	25	40	100	6	4
5.9	0.2	25	40	100	6	4
6	0.2	25	40	100	6	4
6.1	0.3	25	45	110	6	4
6.2	0.3	25	45	110	6	4
6.3	0.3	25	45	110	6	4
6.4	0.3	25	45	110	6	4
6.5	0.3	25	45	110	6	4
6.6	0.3	25	45	110	6	4
6.7	0.3	25	45	110	6	4
6.8	0.3	25	45	110	6	4
6.9	0.3	25	45	110	6	4
7	0.3	25	45	110	6	4
7.1	0.3	25	60	125	8	4
7.2	0.3	25	60	125	8	4
7.3	0.3	25	60	125	8	4
7.4	0.3	25	60	125	8	4

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length of Flutes	首長 (l2) Neck Length	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number of Flutes
3	0.2	16	19	60	3	4
3.1	0.2	18	17	60	4	4
3.2	0.2	18	17	60	4	4
3.3	0.2	18	17	60	4	4
3.4	0.2	18	17	60	4	4
3.5	0.2	18	17	60	4	4
3.6	0.2	18	17	60	4	4
3.7	0.2	18	17	60	4	4
3.8	0.2	18	17	60	4	4
3.9	0.2	18	17	60	4	4
4	0.2	18	17	60	4	4
4.1	0.2	22	23	75	5	4
4.2	0.2	22	23	75	5	4
4.3	0.2	22	23	75	5	4
4.4	0.2	22	23	75	5	4
4.5	0.2	22	23	75	5	4
4.6	0.2	22	23	75	5	4
4.7	0.2	22	23	75	5	4
4.8	0.2	22	23	75	5	4
4.9	0.2	22	23	75	5	4
5	0.2	22	23	75	5	4
5.1	0.2	25	40	100	6	4
5.2	0.2	25	40	100	6	4
5.3	0.2	25	40	100	6	4
5.4	0.2	25	40	100	6	4
5.5	0.2	25	40	100	6	4
5.6	0.2	25	40	100	6	4
5.7	0.2	25	40	100	6	4
5.8	0.2	25	40	100	6	4
5.9	0.2	25	40	100	6	4
6	0.2	25	40	100	6	4
6.1	0.3	25	45	110	6	4
6.2	0.3	25	45	110	6	4
6.3	0.3	25	45	110	6	4
6.4	0.3	25	45	110	6	4
6.5	0.3	25	45	110	6	4
6.6	0.3	25	45	110	6	4
6.7	0.3	25	45	110	6	4
6.8	0.3	25	45	110	6	4
6.9	0.3	25	45	110	6	4
7	0.3	25	45	110	6	4
7.1	0.3	25	60	125	8	4
7.2	0.3	25	60	125	8	4
7.3	0.3	25	60	125	8	4
7.4	0.3	25	60	125	8	4
