栄工舎

HPMボールエンドミル HPBE

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 9,568円～149,500円

税込単価: 10,525円～164,450円

粉末ハイスを使用したボールエンドミル。【特長】・粉末ハイスを採用し、耐熱・耐摩...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 突っ込み（Z送り） / R溝
工具材質
粉末ハイス
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
ねじれ角詳細
右刃右ねじれ35°
刃径公差
±0.01
シャンク径公差
h7

未確定：候補が174型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

製品仕様

外形図

寸法図

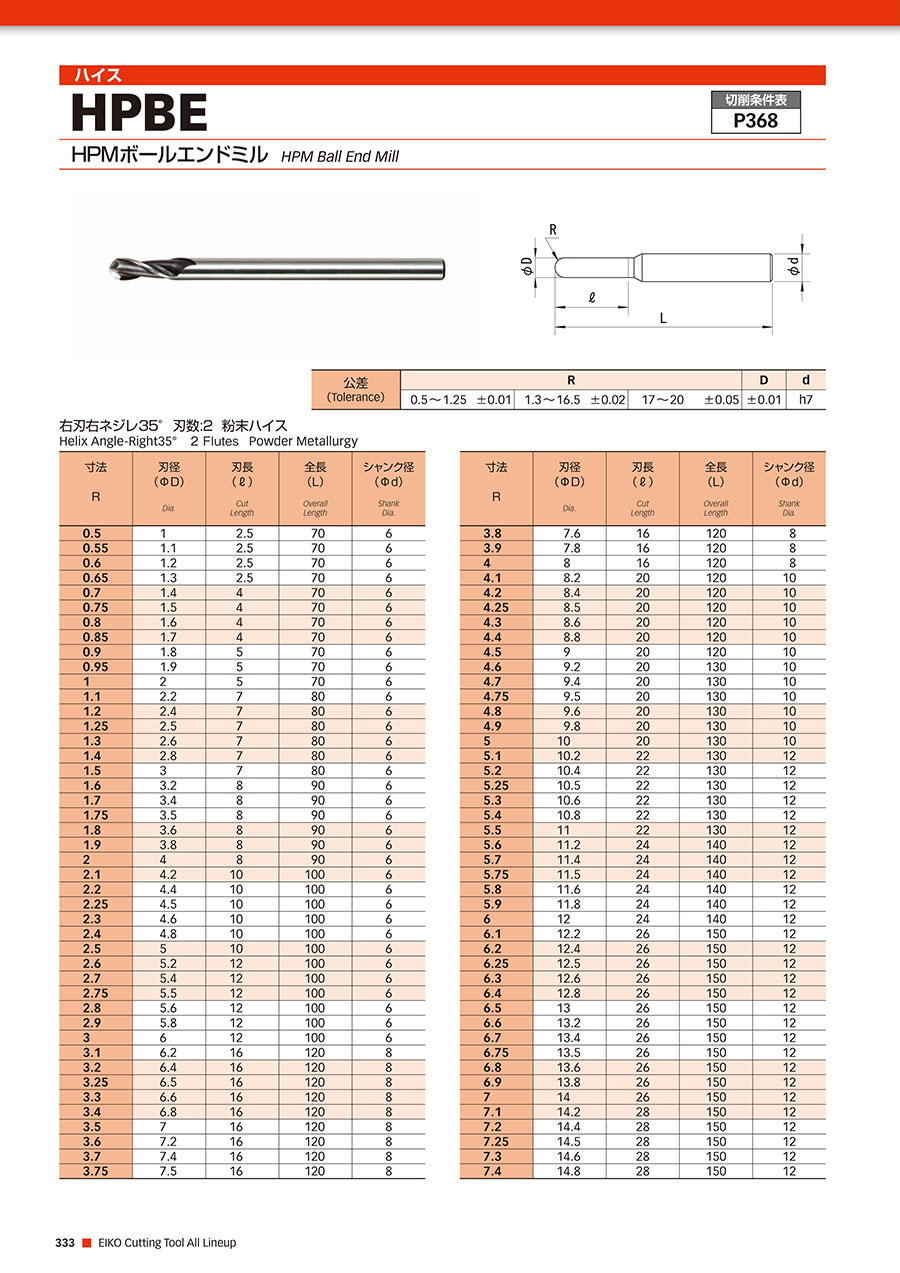

製品仕様

	R			D	d
公差（Tolerance）	0.5～1.25 ±0.01	1.3～16.5 ±0.02	17～20 ±0.05	±0.01	h7

右刃右ネジレ35度
刃数：2
粉末ハイス

寸法 R	刃径（φD） Dia.	刃長（l） Cut Length	全長（L） Overall Length	シャンク径（φd） Shank Dia.
0.5	1	2.5	70	6
0.55	1.1	2.5	70	6
0.6	1.2	2.5	70	6
0.65	1.3	2.5	70	6
0.7	1.4	4	70	6
0.75	1.5	4	70	6
0.8	1.6	4	70	6
0.85	1.7	4	70	6
0.9	1.8	5	70	6
0.95	1.9	5	70	6
1	2	5	70	6
1.1	2.2	7	80	6
1.2	2.4	7	80	6
1.25	2.5	7	80	6
1.3	2.6	7	80	6
1.4	2.8	7	80	6
1.5	3	7	80	6
1.6	3.2	8	90	6
1.7	3.4	8	90	6
1.75	3.5	8	90	6
1.8	3.6	8	90	6
1.9	3.8	8	90	6
2	4	8	90	6
2.1	4.2	10	100	6
2.2	4.4	10	100	6
2.25	4.5	10	100	6
2.3	4.6	10	100	6
2.4	4.8	10	100	6
2.5	5	10	100	6
2.6	5.2	12	100	6
2.7	5.4	12	100	6
2.75	5.5	12	100	6
2.8	5.6	12	100	6
2.9	5.8	12	100	6
3	6	12	100	6
3.1	6.2	16	120	8
3.2	6.4	16	120	8
3.25	6.5	16	120	8
3.3	6.6	16	120	8
3.4	6.8	16	120	8
3.5	7	16	120	8
3.6	7.2	16	120	8
3.7	7.4	16	120	8
3.75	7.5	16	120	8

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

最小発注数量

6.35	16	3.175	8	120	-	1個
19.05	38	9.525	20	190	-	1個
31.75	60	15.875	25	210	-	1個
1	2.5	0.5	6	70	±10	1個
1.2	2.5	0.6	6	70	±10	1個
1.4	4	0.7	6	70	±10	1個
1.6	4	0.8	6	70	±10	1個
1.8	5	0.9	6	70	±10	1個
1.1	2.5	0.55	6	70	±10	1個
1.3	2.5	0.65	6	70	±10	1個
1.5	4	0.75	6	70	±10	1個
1.7	4	0.85	6	70	±10	1個
1.9	5	0.95	6	70	±10	1個
2	5	1	6	70	±10	1個
25.4	50	12.7	25	210	±20	1個
12.7	26	6.35	12	150	±20	1個
2.2	7	1.1	6	80	±10	1個
2.4	7	1.2	6	80	±10	1個
2.6	7	1.3	6	80	±20	1個
2.8	7	1.4	6	80	±20	1個
3	7	1.5	6	80	±20	1個
3.2	8	1.6	6	90	±20	1個
3.4	8	1.7	6	90	±20	1個
3.6	8	1.8	6	90	±20	1個
3.8	8	1.9	6	90	±20	1個
2.5	7	1.25	6	80	±10	1個
3.5	8	1.75	6	90	±20	1個
4	8	2	6	90	±20	1個
4.2	10	2.1	6	100	±20	1個
4.4	10	2.2	6	100	±20	1個
4.6	10	2.3	6	100	±20	1個
4.8	10	2.4	6	100	±20	1個
5	10	2.5	6	100	±20	1個
5.2	12	2.6	6	100	±20	1個
5.4	12	2.7	6	100	±20	1個
5.6	12	2.8	6	100	±20	1個
5.8	12	2.9	6	100	±20	1個
4.5	10	2.25	6	100	±20	1個
5.5	12	2.75	6	100	±20	1個
6	12	3	6	100	±20	1個
6.2	16	3.1	8	120	±20	1個
6.4	16	3.2	8	120	±20	1個
6.6	16	3.3	8	120	±20	1個
6.8	16	3.4	8	120	±20	1個
7	16	3.5	8	120	±20	1個
7.2	16	3.6	8	120	±20	1個
7.4	16	3.7	8	120	±20	1個
7.6	16	3.8	8	120	±20	1個
7.8	16	3.9	8	120	±20	1個
6.5	16	3.25	8	120	±20	1個
7.5	16	3.75	8	120	±20	1個
8	16	4	8	120	±20	1個
8.2	20	4.1	10	120	±20	1個
8.4	20	4.2	10	120	±20	1個
8.6	20	4.3	10	120	±20	1個
8.8	20	4.4	10	120	±20	1個
9	20	4.5	10	120	±20	1個
9.2	20	4.6	10	130	±20	1個
9.4	20	4.7	10	130	±20	1個
9.6	20	4.8	10	130	±20	1個

通常単価(税別) (税込単価)	通常出荷日

18,400円 ( 20,240円 )	1日目
56,000円 ( 61,600円 )	1日目
149,500円 ( 164,450円 )	1日目
10,240円 ( 11,264円 )	1日目
9,920円 ( 10,912円 )	1日目
9,600円 ( 10,560円 )	1日目
9,600円 ( 10,560円 )	1日目
9,600円 ( 10,560円 )	1日目
11,392円 ( 12,531円 )	1日目
10,880円 ( 11,968円 )	1日目
10,560円 ( 11,616円 )	1日目
10,560円 ( 11,616円 )	1日目
10,560円 ( 11,616円 )	1日目
9,568円 ( 10,525円 )	1日目
52,480円 ( 57,728円 )	1日目
19,075円 ( 20,983円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
9,568円 ( 10,525円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
9,568円 ( 10,525円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
9,568円 ( 10,525円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
10,389円 ( 11,428円 )	1日目
9,568円 ( 10,525円 )	1日目
10,112円 ( 11,123円 )	1日目
10,112円 ( 11,123円 )	1日目
10,112円 ( 11,123円 )	1日目
10,112円 ( 11,123円 )	1日目
10,838円 ( 11,922円 )	1日目
10,112円 ( 11,123円 )	1日目
10,112円 ( 11,123円 )	1日目
10,112円 ( 11,123円 )	1日目
10,112円 ( 11,123円 )	1日目
10,112円 ( 11,123円 )	1日目
10,112円 ( 11,123円 )	1日目
10,838円 ( 11,922円 )	1日目
12,160円 ( 13,376円 )	1日目
12,160円 ( 13,376円 )	1日目
12,160円 ( 13,376円 )	1日目
12,160円 ( 13,376円 )	1日目
10,944円 ( 12,038円 )	1日目
12,160円 ( 13,376円 )	1日目
12,160円 ( 13,376円 )	1日目
12,160円 ( 13,376円 )	1日目

基本情報

基本情報

粉末ハイスを使用したボールエンドミル。
【特長】
・粉末ハイスを採用し、耐熱・耐摩耗性を大幅にアップ
・長時間連続加工・高速高能率加工に抜群の威力を発揮
【用途】
・金型加工等に使用

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

HPMボールエンドミル HPBEのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

R形状の加工

満足度：4.02020/02/04

底が半球状の穴加工に使用しました。ギリギリまでドリルで穴をあけ、先端部分のみボールエンドミルで加工しました。 0.1㎜...もっと読む
