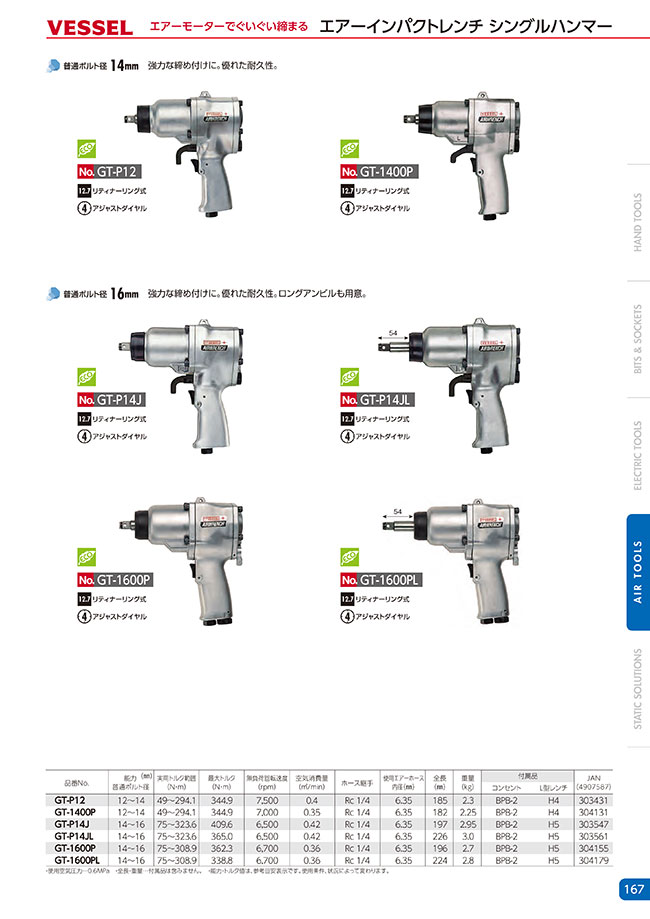

エアーインパクトレンチ No.GT-1400P
エアーインパクトレンチ No.GT-1400Pの仕様
| 品番No. | 能力 普通ボルト径 (㎜) | 実用トルク範囲 (N・m) | 最大トルク (N・m) | 無負荷回転速度 (rpm) | 空気消費量 (m3/min) | ホース継手 | 使用エアーホース 内径(㎜) | 全長 (㎜) | 重量 (kg) | 付属品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| コンセント | L型レンチ | ||||||||||
| GT-1400P | 12～14 | 49～294.1 | 344.9 | 7,000 | 0.35 | Rc1/4 | 6.35 | 182 | 2.25 | BPB-2 | H4 |
- 使用空気圧力:0.6MPa。
- 全長、重量:付属品は含まない。
- 能力・トルク値は、参考目安表示。使用条件、状況によって変わる。
注意事項
ご使用前には製品の取扱説明、注意事項を必ずお読みいただき、十分理解するまで製品の操作、先端工具の交換などは行わないでください。
GT-1400P型分解図
分解図
| 部品番号 | 部品名称 | サイズ | 1台数量 |
|---|---|---|---|
| 1 | カバーシール | 1 | |
| 2 | ハンマーケースCP | 1 | |
| 3 | 六角穴付ボルト | ※M5×20 | 4 |
| 4 | スプリングワッシャー | ※M5 | 4 |
| 〈5〉 | 左右切替バルブ止スプリング | S3.8×7×0.5(部品番号2に内蔵) | 1 |
| 〈6〉 | 左右切替バルブ止ボール | ※4mm(部品番号2に内蔵) | 1 |
| 〈7〉 | ハンマーケース圧入ブッシュ | (部品番号2に内蔵) | 1 |
| 8 | スラストワッシャー | 1 | |
| 10 | アンビルCP | 1 | |
| 〈11〉 | リティナーリング | (部品番号10に内蔵) | 1 |
| 〈12〉 | リティナーリングOリング | ※P7(部品番号10に内蔵) | 1 |
| 13 | ハンマーピン | 1 | |
| 14 | ハンマー | 1 | |
| 15 | ハンマーフレーム | 1 | |
| 16 | ドライバー | 1 | |
| 17 | スペーサー | 1 | |
| 18 | モーターケースパッキング(前) | 1 | |
| 19 | モーターケースCP | 1 | |
| 〈20〉 | ベアリング | ※6001(部品番号21に内蔵) | 1 |
| 〈21〉 | エンドプレート(前)CP | (部品番号19に内蔵) | 1 |
| 〈22〉 | シリンダーCP | (部品番号19に内蔵) | 1 |
| 〈23〉 | シリンダー固定ピン | ※SP3×10(部品番号22に内蔵) | 2 |
| 24 | ローター | 1 | |
| 25 | ローター羽根 | 5 | |
| 26 | エンドプレート(後)CP | 1 | |
| 〈27〉 | エンドプレート固定ピン | ※SP3×8(部品番号26に内蔵) | 1 |
| 〈28〉 | ベアリング | ※6001(部品番号26に内蔵) | 1 |
| 29 | モーターケースパッキング(後) | 1 | |
| 30 | ケースカバーCP | 1 | |
| 31 | スプリングワッシャー | ※M5 | 4 |
| 部品番号 | 部品名称 | サイズ | 1台数量 |
|---|---|---|---|
| 32 | 六角穴付ボルト | ※M5×20 | 4 |
| 33 | 左右切替バルブOリング | ※P11 | 1 |
| 34 | 左右切替バルブ | 1 | |
| 〈35〉 | アジャストバルブ止スプリング | S3.8×7×0.4(部品番号30に内蔵) | 1 |
| 〈36〉 | アジャストバルブ止ボール | ※4mm(部品番号30に内蔵) | 1 |
| 37 | アジャストバルブOリング | ※P11 | 1 |
| 38 | アジャストバルブ | 1 | |
| 39 | アジャストバルブ固定ピン | ※SP3×20 | 1 |
| 40 | 始動レバー | 1 | |
| 41 | 始動レバーピン | ※SP3×16 | 1 |
| 42 | スロットル | 1 | |
| 43 | 弁ボール | ※3/8 | 1 |
| 44 | スロットルスプリング | 1 | |
| 45 | インレットブッシュOリング | ※P12 | 1 |
| 46 | インレットブッシュ | Rc1/4 | 1 |
| 47 | 注油口六角穴付きプラグ | ※Rc1/4 | 1 |
GT1400Pの仕様・寸法情報
最大締付トルク(N・m)
294.1
ソケット差込角(mm)
12.7
能力ボルト径(mmφ)
12～14
ハンマータイプ
シングル
回転数(rpm)
7000
使用空気圧力(MPa)
0.6
空気消費量(m³/min)
0.35
トラスココード
371-3873
JANコード
4907587304131
全長(mm)
182
取付
リティナーリング式
ホース継手
Rc1/4
重量(g)
2250
付属品
L型レンチ(H4)、コンセント(BPB-2)
実用トルク範囲(N・m)
49～294.1
使用エアーホース内径(mm)
6.35
絞り込み条件
タイプ
- GT1400P
出荷日
- すべて
- 1日以内
詳細情報
基本情報
強力な締め付け、優れた耐久性をもつインパクトレンチ。
【特長】
・適用:普通ボルト径27～42ｍｍ。
・大型ピストルタイプ。
【用途】
・自動車整備や生産工場で使用。
