ツール用品技術窓口

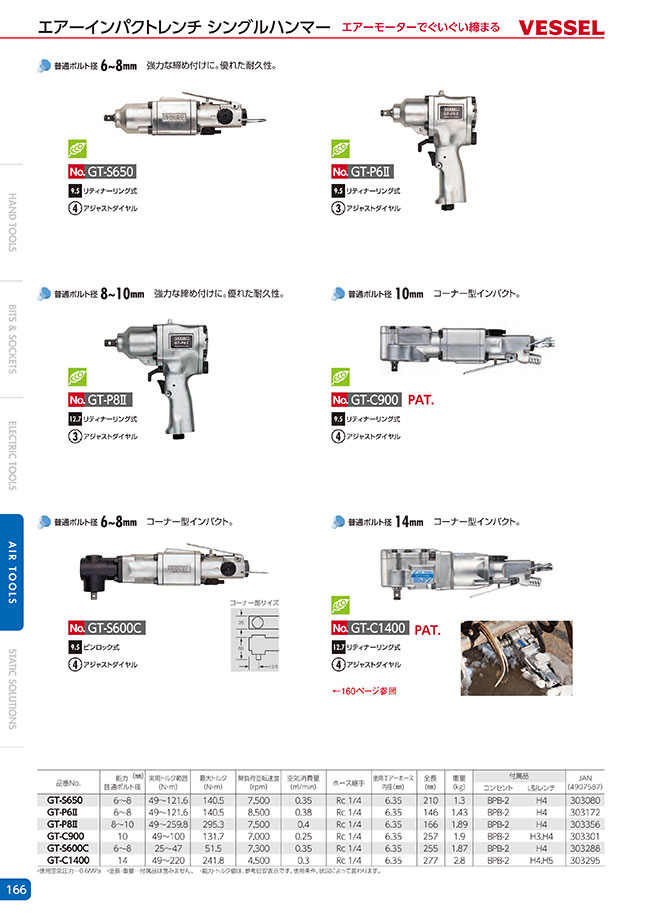

エアーインパクトレンチ No.GT-S650U
エアーインパクトレンチ No.GT-S650の仕様
| 品番No. | 能力 普通ボルト径 (mm) | 実用トルク範囲 (N・m) | 最大トルク (N・m) | 無負荷回転速度 (rpm) | 空気消費量 (m3/min) | ホース継手 | 使用エアーホース 内径(mm) | 全長 (mm) | 重量 (kg) | 付属品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| コンセント | L型レンチ | ||||||||||
| GT-S650 | 6～8 | 49～121.6 | 140.5 | 7,500 | 0.35 | Rc1/4 | 6.35 | 210 | 1.3 | BPB-2 | H4 |
- 使用空気圧力:0.6MPa。
- 全長、重量:付属品は含まない。
- 能力・トルク値は、参考目安表示。使用条件、状況によって変わります。
注意事項
ご使用前には製品の取扱説明、注意事項を必ずお読みいただき、十分理解するまで製品の操作、先端工具の交換などは行わないでください。GT-S650U型分解図
分解図
| 部品番号 | 部品名称 | サイズ | 1台数量 |
|---|---|---|---|
| (1) | リング止Cピン (S6.5D) | (部品番号12に内蔵) | 1 |
| (2) | スリーブリング (S6.5D) | (部品番号12に内蔵) | 1 |
| (3) | スリーブスプリング (S6.5D) | (部品番号12に内蔵) | 1 |
| (4) | ビットスリーブ (S6.5D) | (部品番号12に内蔵) | 1 |
| (5) | ビット止ボール (S6.5D) | ※1/8 (部品番号12に内蔵) | 1 |
| 6 | ハンマーケースCP | 1 | |
| 7 | 六角穴付きボルト | ※M5×18 | 4 |
| 8 | スプリングワッシャー | ※M5 | 4 |
| (9) | ハンマーケース圧入ブッシュ | (部品番号6に内蔵) | 1 |
| 10 | スラストワッシャー | 1 | |
| 11 | アンビルブッシュ | 1 | |
| 12 | アンビルCP (S6.5D) | 1 | |
| 13 | アンビル (S65W | 1 | |
| 14 | アンビルCP (S650) | 1 | |
| 15 | ハンマーピン | (S650のみ1個) | 2 |
| 16 | ハンマー | (S650のみ1個) | 2 |
| 17 | ハンマーフレーム (S6.5D,S65W) | 1 | |
| 18 | ハンマーフレーム (S650) | 1 | |
| 19 | スラスト (S6.5D) | 2 | |
| 20 | ドライバー | 1 | |
| 21 | スペーサー | 1 | |
| 22 | モーターケースパッキング(前) | 1 | |
| 23 | モーターケースCP | 1 | |
| (24) | ベアリング | ※6000 (部品番号25に内蔵) | 1 |
| (25) | エンドプレート(前)CP | (部品番号23に内蔵) | 1 |
| (26) | シリンダーCP | (部品番号23に内蔵) | 1 |
| (27) | シリンダー固定ピン | ※SP3×10 (部品番号26に内蔵) | 2 |
| 28 | ローター | 1 | |
| 29 | ローター羽根 | 6 | |
| 30 | エンドプレート(後)CP | 1 | |
| (31) | エンドプレート固定ピン | ※SP3×8 (部品番号30に内蔵) | 1 |
| 部品番号 | 部品名称 | サイズ | 1台数量 |
|---|---|---|---|
| (32) | ベアリング | ※R6 (部品番号30に内蔵) | 1 |
| 33 | モーターケースパッキング(後) | 1 | |
| 34 | ハンドルCP | 1 | |
| 35 | スプリングワッシャー | ※M5 | 4 |
| 36 | 六角穴付ボルト | ※M5×18 | 4 |
| 37 | 始動レバー | 1 | |
| 38 | 始動レバーピン | ※SP3×22 | 1 |
| 39 | スロットル | 1 | |
| 40 | 左右切替バルブ | 1 | |
| 41 | 左右切替バルブOリング | ※S12.5 | 3 |
| (42) | 左右切替レバーストッパー | ※SP1.5×6(部品番号34に内蔵) | 1 |
| 43 | 弁ボール | ※5/16 | 1 |
| 44 | ボールブッシュ | 1 | |
| 45 | スロットルスプリング | 1 | |
| 46 | 左右切替パッキン | ※P7 | 1 |
| 47 | スロットルスプリング受 | 1 | |
| (48) | 左右切替レバー止スプリング | S3.8×7×0.5(部品番号34に内蔵) | 1 |
| (49) | 左右切替レバー止ボール | ※4mm(部品番号34に内蔵) | 1 |
| 50 | 左右切替レバー | 1 | |
| 51 | 左右切替レバーノックピン | ※SP3×20 | 1 |
| (52) | アジャストバルブ止スプリング | S3.3×7×0.4(部品番号34に内蔵) | 1 |
| (53) | アジャストバルブ止ボール | ※3.5mm(部品番号34に内蔵) | 1 |
| 54 | アジャストバルブ | 1 | |
| 55 | アジャストバルブ固定ピン | ※SP3×20 | 1 |
| 56 | アジャストバルブOリング | ※P7 | 1 |
| 57 | インレットブッシュOリング | ※P14 | 1 |
| 58 | インレットブッシュ | Rc1/4 | 1 |
| 59 | ハンガー | 1 | |
| (60) | リティナーリング(S650) | (部品番号14に内蔵) | 1 |
| (61) | リティナーリングOリング(S650) | ※N5(部品番号14に内蔵) | 1 |
GTS650Uの仕様・寸法情報
最大締付トルク(N・m)
121.6
ソケット差込角(mm)
9.5
能力ボルト径(mmφ)
6～8
ハンマータイプ
シングル
回転数(rpm)
7500
使用空気圧力(MPa)
0.6
空気消費量(m³/min)
0.35
トラスココード
292-3874
JANコード
4907587303080
全長(mm)
210
取付
リティナーリング式
ホース継手
Rc1/4
重量(g)
1300
付属品
L型レンチ(H4)、コンセント(BPB-2)
実用トルク範囲(N・m)
49～121.6
使用エアーホース内径(mm)
6.35
絞り込み条件
タイプ
- GTS650U
出荷日
- すべて
- 1日以内
詳細情報
基本情報
強力な締め付けがおこなえるシングルハンマー方式のエアーインパクトレンチ。
【特長】
・能力:普通ボルト径6〜8mm。
・実用トルク範囲:49～121.6N・m。
【用途】
・生産工場で使用。
